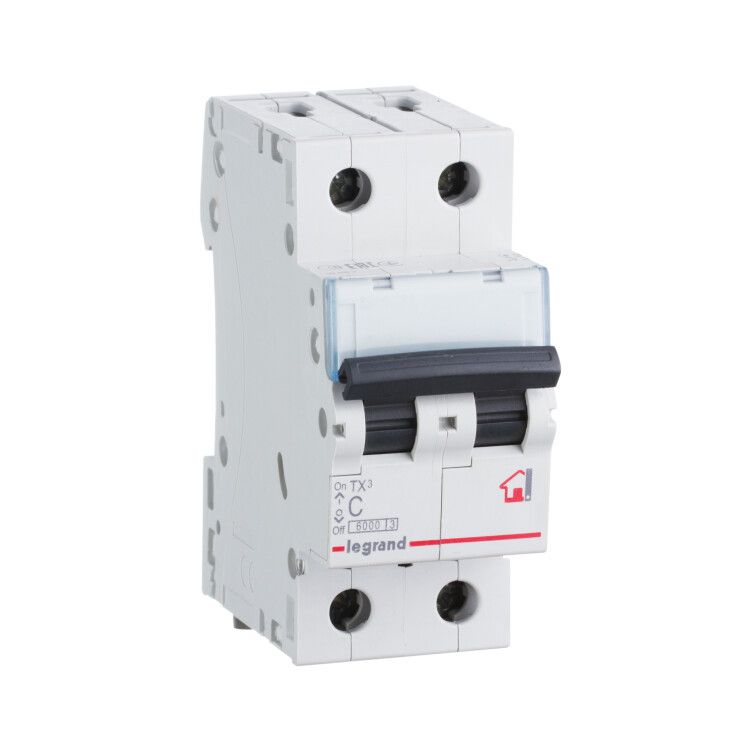

Автоматический выключатель TX 6000 - 6 кА тип характеристики C 2П 230/400 В~ 50 А 2 модуля 404047 Legrand

Автоматический выключатель модульный двухполюсный 50А C 6кА 230/400В 2 модуля TX3 6000 от Legrand предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот прибор используется в бытовых и аналогичных системах, где требуется надежная коммутация и защита нагрузки до 50 А. Артикул 404047 соответствует серии TX3 и совместим с типовой DIN-рейкой.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 50А C 6кА 230/400В 2 модуля TX3 6000 защищает электрические сети от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Он применяется в распределительных щитках жилых домов, квартир, офисов и других объектов с однофазной или трехфазной сетью 230/400 В. Устройство контролирует два фазных провода одновременно, что делает его подходящим для защиты мощных потребителей: кондиционеров, бойлеров, электроплит, насосов и другого оборудования с высоким пусковым током.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который устройство может проводить без срабатывания;
• Номинальное напряжение: 400 В (до 500 В изоляции) - рассчитан на работу в сетях 230/400 В переменного тока;
• Количество полюсов: 2 - отключает две фазы одновременно, исключая риск сохранения потенциала на одном проводе;
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А;
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, освещение, нагреватели, малые двигатели);
• Ширина: 2 модуля (36 мм) - занимает стандартную ширину на DIN-рейке;
• Максимальное сечение кабеля: 35 мм2 - подходит для медных проводов большого сечения;
• Глубина монтажа: 44 мм - требует достаточного места внутри щита;
• Степень защиты: IP20 - защищен от прикосновений к токоведущим частям, но не от пыли и влаги; подходит только для внутренней установки в закрытых щитах;
• Рабочий температурный диапазон: от -25C до +70C - допускает эксплуатацию в неотапливаемых помещениях;
• Частота: 50–60 Гц - совместим с сетями России и Европы;
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая энергии КЗ, передаваемую в сеть;
• Гарантия: 24 месяца - официальный срок от Legrand.

Совместимость и монтаж

Автоматический выключатель модульный двухполюсный 50А C 6кА 230/400В 2 модуля TX3 6000 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защелкнуть его в нижнюю часть рейки, затем наклонить верхнюю часть до фиксации. Снятие выполняется путём оттягивания защелки отверткой через специальное отверстие. Клеммы предназначены для зажима медных проводов сечением от 0,5 до 35 мм2 - многожильные провода рекомендуется обжимать наконечниками. Подключение выполняется винтовым методом: затяжка должна быть равномерной, без перекосов. Оба полюса имеют одинаковые клеммы - вход и выход помечаются условно, но важно соблюдать последовательность: питание подводится сверху, нагрузка - снизу.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60898-1 (для бытовых и аналогичных применений) и IEC 60947-2 (для промышленных выключателей). Это гарантирует соответствие требованиям безопасности, долговечности и точности срабатывания. Класс токоограничения 3 повышает уровень защиты оборудования, снижая термические и электромагнитные воздействия при КЗ. Изделие имеет сертификаты, подтверждающие соответствие российским и европейским нормам. Степень защиты IP20 исключает доступ к токоведущим частям при случайном прикосновении, но не защищает от внешних факторов - поэтому установка возможна только во внутренних щитах.

Преимущества

• Двухполюсное исполнение обеспечивает полное отключение обоих фаз - повышает безопасность при обслуживании;
• Характеристика “C” хорошо сочетается с бытовыми нагрузками, не вызывает ложных срабатываний при пуске двигателей;
• Фирменная система фиксации на DIN-рейке от Legrand обеспечивает прочную посадку и удобство демонтажа;
• Высокая отключающая способность (6 кА) подходит для современных сетей с повышенными токами КЗ;
• Поддержка кабелей до 35 мм2 - позволяет использовать более толстые провода без переходников;
• Серия TX3 от Legrand известна надежностью и долговечностью в условиях ежедневной эксплуатации.

Ограничения применения

• Не предназначен для установки на открытом воздухе или в сырых помещениях - степень защиты IP20 не защищает от влаги и пыли;
• Не подходит для защиты цепей с очень высокими пусковыми токами (например, крупные асинхронные двигатели) - для них лучше выбрать характеристику D;
• Не работает в сетях постоянного тока - только для переменного тока 50–60 Гц;
• Не имеет функции дифференциальной защиты - для защиты от утечек тока необходимо дополнительно устанавливать УЗО;
• Не рекомендуется для использования в местах с частыми колебаниями напряжения ниже 180 В - может не сработать при недостаточном уровне питания.

Примеры использования

• Защита электроплиты или духового шкафа в квартире - 50 А хватает для мощных кухонных приборов;
• Щитовая защита кондиционера 3–5 кВт - предотвращает перегрев и аварийное отключение;
• Общий ввод в частный дом (при наличии согласованной мощности) - если расчетная нагрузка не превышает 11 кВт;
• Защита группы розеток в гараже или мастерской - особенно при использовании сварочных аппаратов или компрессоров;
• Дополнительный автомат в распределительном щите после основного вводного автомата - для локального управления участком цепи.

Практические советы

• При выборе автомата проверьте суммарную мощность всех подключённых устройств - она не должна превышать 11 кВт (50 А × 230 В);
• Если в цепи есть двигатель, убедитесь, что его пусковой ток не превышает 5–7× от номинала - иначе выберите характеристику D;
• При подключении кабеля сечением >16 мм2 используйте наконечники - это повысит надёжность соединения;
• Не забудьте про обязательное наличие УЗО перед этим автоматом, если он установлен в группе розеток;
• Проверяйте плотность фиксации на DIN-рейке - слабый захват может привести к перегреву и отказу;
• При замене старого автомата убедитесь, что новый имеет ту же ширину (2 модуля) и класс отключения (6 кА) - чтобы не менять весь щит.
