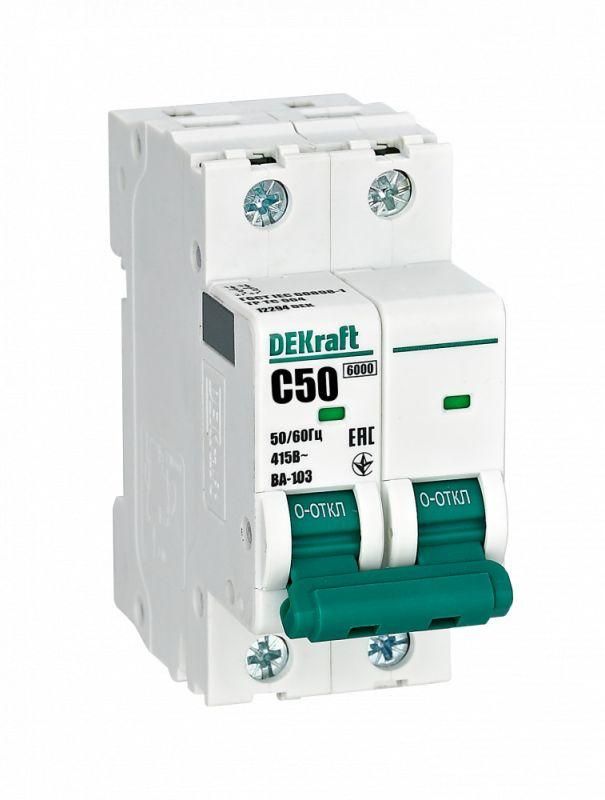

Автоматический выключатель ВА-103 2P 50А C 6кА новый - 12294DEK APC

Автоматический выключатель модульный двухполюсный 50А характеристика C 6кА ВА-103 от DEKraft предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат подходит для установки в распределительных щитах жилых, офисных и промышленных объектов, обеспечивает надежную работу при номинальном токе 50 А и напряжении до 240 В переменного тока.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 50А характеристика C 6кА ВА-103 используется для защиты групповых цепей с умеренной индуктивной нагрузкой. Подходит для защиты розеточных контуров, осветительных сетей, бытовой и легкой промышленной техники. Устанавливается в вводно-распределительных устройствах (ВРУ), главных распределительных щитах (ГРЩ) и распределительных щитах на этажах.

Технические характеристики

• Количество полюсов: 2
• Номинальный ток: 50 А
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Номинальное напряжение: 240 В
• Напряжение изоляции: 500 В - гарантирует безопасную работу при повышенных импульсах
• Тип тока: переменный (AC), частота 50–60 Гц
• Ширина по модулям: 2 М (стандартный размер для DIN-рейки)
• Глубина монтажа: 78,5 мм
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Степень загрязнения: 2 - рассчитан на использование в помещениях с умеренным уровнем запыления
• Способ монтажа: на DIN-рейку 35 мм
• Возможность доп. комплектации: да - можно установить дополнительные контакты, расцепители, фиксаторы

Совместимость и монтаж

Автоматический выключатель модульный двухполюсный 50А характеристика C 6кА ВА-103 совместим со всеми стандартными DIN-рейками шириной 35 мм. Для монтажа требуется свободное место в щите глубиной не менее 78,5 мм. Оба полюса одновременно отключаются при срабатывании - важно для безопасности при работе с однофазным оборудованием. Подключение проводов осуществляется сверху и снизу - соблюдайте полярность при подключении входа/выхода. Не рекомендуется использовать в условиях постоянной вибрации или высоких температур выше +40 C.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC 60898-1 для автоматических выключателей для домашнего и аналогичного использования. Наличие кривой отключения C обеспечивает селективность при работе с типовой бытовой нагрузкой. Отключающая способность 6 кА позволяет работать в системах с ограниченной мощностью короткого замыкания - типично для многоэтажных жилых и коммерческих зданий.

Преимущества

• Двухполюсное исполнение - полностью отключает фазу и ноль, повышает безопасность при обслуживании
• Кривая C - идеально балансирует чувствительность и помехоустойчивость для розеток и светильников
• Поддержка доп. комплектации - возможность добавить сигнализацию, дистанционное управление или блокировку
• Надежная механическая конструкция - срок службы более 10 000 операций включения/отключения
• Простая идентификация - яркий рычаг положения и четкая маркировка номинала

Ограничения применения

• Не предназначена для работы с постоянным током (DC)
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать вне помещений или в сырых зонах (ванная, подвал без гидроизоляции)
• Не подходит для защиты мощных двигателей - для них нужна кривая D
• Номинальное напряжение 240 В ограничивает применение в сетях 400 В - требует проверки системы перед установкой
• Не имеет функции дифференциального тока - для защиты от утечек необходим отдельный УЗО

Примеры использования

• Защита группы розеток на кухне в квартире
• Отключение осветительной сети в офисном помещении
• Защита оборудования малой мощности: принтеры, серверы, видеонаблюдение
• Групповая защита в распределительном щите многоквартирного дома

Практические советы

• Выбирая автоматический выключатель модульный двухполюсный 50А характеристика C 6кА ВА-103, убедитесь, что суммарная мощность подключаемых устройств не превышает 12 кВт (при 240 В)
• Проверьте посадочное место на DIN-рейке - ширина 2 модуля должна точно соответствовать месту в щите
• Если в цепи есть двигатель или трансформатор - выбирайте кривую D, а не C
• Для комплексной защиты используйте этот аппарат вместе с УЗО - он не защищает от утечек тока
• При замене старого автомата - совпадайте не только ток, но и класс отключения (C), чтобы сохранить селективность всей системы
