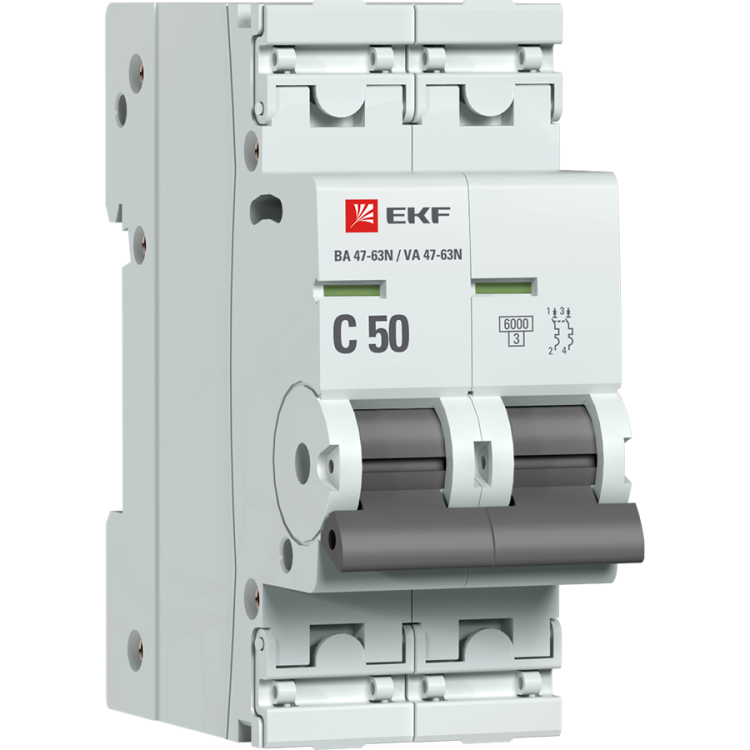

Автоматический выключатель 2P 50А (C) 6кА ВА 47-63N PROxima - M636250C EKF

Автоматический выключатель модульный двухполюсный 50А (C) 6кА ВА 47-63N от EKF - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектах. Артикул m636250c относится к серийной линейке PROxima, где реализованы улучшения конструкции и повышена безопасность.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 50А (C) 6кА ВА 47-63N защищает однофазные сети переменного тока с частотой 50 Гц. Применяется для защиты групповых линий освещения, розеток, бытовых приборов и оборудования мощностью до 11,5 кВт. Удобен для монтажа в щитках квартир, домов, небольших производственных участков и административных зданий.

Технические характеристики

• Номинальный ток: 50 А - позволяет работать с нагрузкой до 11,5 кВт при 230 В
• Напряжение: 230 В AC, изоляция до 660 В - рассчитан на стандартную сеть и повышенные импульсы
• Отключающая способность: 6 кА - способен безопасно отключить цепь при значительном КЗ
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, светильники, насосы, малые двигатели)
• Количество полюсов: 2 - одновременно отключает фазу и ноль
• Ширина: 2 модуля (36 мм) - совместим со стандартными DIN-рейками
• Сечение провода: 1–25 мм2 - поддерживает медные и алюминиевые жилы
• Защита IP20 - предотвращает случайный контакт с токоведущими частями, но не защищает от воды и пыли
• Рабочая температура: –25…+50 C - допустимо использование в неотапливаемых помещениях
• Импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Глубина монтажа: 50 мм - требует достаточного места внутри щита
• Степень загрязнения: 2 - предназначено для помещений с нормальным уровнем запыления
• Гарантия: 84 месяца - подтверждает долговечность сборки

Совместимость и монтаж

Автоматический выключатель модульный 50А ВА 47-63N монтируется на стандартную DIN-рейку типа TS35. Для установки требуется свободное место глубиной не менее 50 мм. Двухпозиционный зажим позволяет легко фиксировать провода без дополнительных инструментов. Пластиковая крышка над зажимами снижает риск случайного прикосновения к токоведущим элементам после монтажа. Устройство совместимо с другими аппаратами серии PROxima и может использоваться в составе комплексных решений EKF.

Безопасность и стандарты

Автоматический выключатель ВА 47-63N соответствует требованиям ГОСТ IEC 60898-1. Цветовой индикатор на передней панели показывает реальное положение контактов: «ON» - включен, «OFF» - отключен. Это помогает избежать ошибок при обслуживании. Пластины корпуса дополнительно заклепаны для сохранения целостности при механическом воздействии. Возможность пломбировки через крышку зажимов позволяет контролировать доступ к внутренним частям аппарата.

Преимущества

• Усиленный корпус с заклепками - выше прочность и долговечность
• Цветовой индикатор состояния - наглядное определение включения/выключения без вскрытия
• Удобная рукоятка - легкое управление даже в условиях ограниченного доступа
• Поддержка широкого диапазона сечений проводов - универсальность при подключении
• Пломбируемый дизайн - возможность контроля и учета в системах энергонадзора

Ограничения применения

• Не предназначен для работы в условиях высокой влажности, пыли или открытых площадок - степень защиты IP20 не обеспечивает герметичность
• Характеристика «C» не подходит для нагрузок с очень высоким пусковым током (например, крупные компрессоры, сварочные аппараты)
• Не рекомендуется для трехфазных сетей - только двухполюсное исполнение для одной фазы
• Требуется минимум 50 мм глубины в щите - не подходит для компактных или устаревших шкафов

Примеры использования

• Защита группы розеток в квартире с мощным оборудованием (стиральная машина, бойлер)
• Отключение питания конвейера или насоса в цеху с умеренной пусковой нагрузкой
• Щитовая защита осветительной линии в офисе или торговом зале
• Вводной автомат в распределительном щите дома при наличии других защитных устройств

Практические советы

• Выбирая автомат ВА 47-63N, проверьте соответствие сечения кабеля: для 50 А лучше использовать медный провод 10 мм2 и более
• При монтаже затягивайте винты зажимов равномерно - переусиливать нельзя, чтобы не повредить контакт
• Если используется алюминиевый провод, примените специальные переходные наконечники
• Для систем с частыми отключениями - регулярно проверяйте состояние индикатора и рукоятки; при залипании - замените аппарат
• При проектировании щита учтите, что два таких автомата займут 4 модуля (72 мм) + запас на соседние устройства
