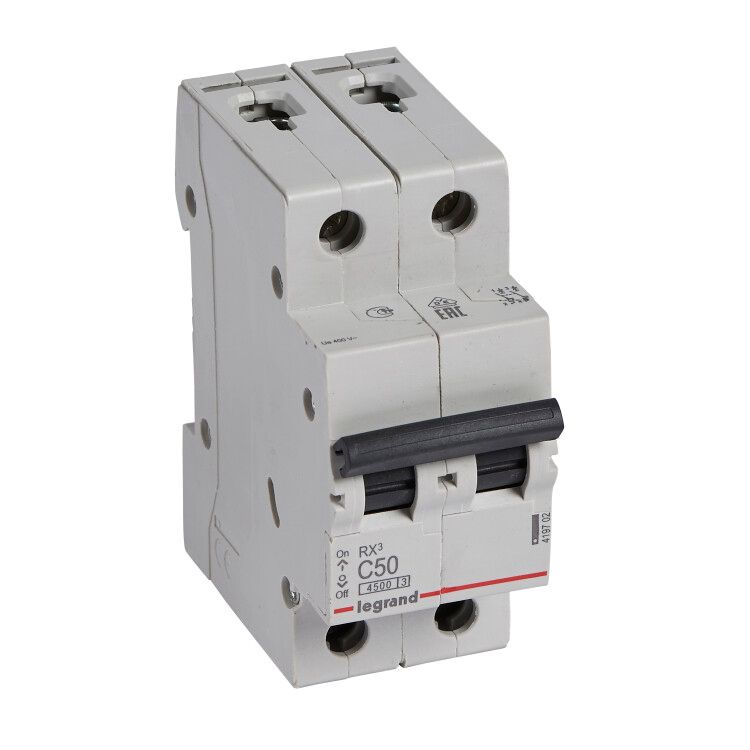

Выключатель автоматический двухполюсный RX3 4500 50А C 4,5кА | 419702 Legrand

Автоматический выключатель модульный двухполюсный RX3 50 А (C) 4,5 кА - это надёжное устройство для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в бытовых и промышленных распределительных щитах, совместим с DIN-рейкой и соответствует международным стандартам. Бренд Legrand и артикул 419702 указывают на серию RX3, предназначенную для стационарной установки.

Назначение и область применения

Автоматический выключатель модульный двухполюсный RX3 50 А (C) 4,5 кА защищает проводку от перегрузок и коротких замыканий в однофазных и трёхфазных сетях переменного тока. Подходит для использования в жилых домах, офисах, производственных помещениях и объектах инфраструктуры. Устройство устанавливается в распределительные щиты и управляет нагрузкой до 50 А.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений.
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током: освещение, насосы, компрессоры, малые двигатели.
• Номинальное напряжение: 400 В ~ - работает в сетях с напряжением до 400 В переменного тока частотой 50–60 Гц.
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при токе короткого замыкания до 6 кА (по МЭК 60947-2); указанное в названии 4,5 кА - это значение по МЭК 60898-1 для бытовых условий.
• Количество полюсов: 2 - размыкает два фазных провода одновременно, обеспечивает полное отключение цепи.
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать медные провода до этого сечения.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды; предназначено для внутренней установки в закрытых щитах.
• Модульная ширина: 2M - занимает два модуля на DIN-рейке (стандарт 17,5 мм на модуль).
• Глубина монтажа: 44 мм - минимальная глубина щита, необходимая для свободной установки.
• Класс токоограничения: 3 - высокая скорость отключения, снижающая тепловую энергию при КЗ.
• Рабочая температура: от 0 C - не рекомендуется применение ниже этой температуры без предварительного прогрева.
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата с возможностью повышенной влажности.

Совместимость и монтаж

Автоматический выключатель модульный RX3 50 А (C) 4,5 кА монтируется на стандартную DIN-рейку шириной 35 мм. Совместим с гребёнчатыми шинами для питания нескольких автоматов от одной фазы. Напряжение на клеммах - до 400 В, подключение осуществляется через зажимы, рассчитанные на кабель до 25 мм2. Для правильного монтажа соблюдайте требование к глубине щита - минимум 44 мм. Устройство не предусматривает установку дополнительных модулей (например, дифференциальной защиты или вспомогательных контактов).

Безопасность и стандарты

Выключатель соответствует требованиям международного стандарта МЭК 60947-2 для аппаратов низкого напряжения. Также имеет соответствие МЭК 60898-1 для бытового применения. Номинальное импульсное напряжение 4 кВ гарантирует устойчивость к кратковременным скачкам напряжения. Класс токоограничения 3 обеспечивает быстрое отключение и снижает риск возгорания при аварии.

Преимущества

• Высокая отключающая способность (6 кА) делает устройство надёжным даже в промышленных условиях с большими токами КЗ.
• Характеристика “C” хорошо сочетается с типичными нагрузками: светильники, бытовая техника, насосы.
• Фиксированная конструкция без возможности установки дополнительных модулей повышает долговечность и снижает вероятность отказа.
• Совместимость с гребёнчатыми шинами ускоряет сборку щитов и снижает количество соединений.
• Климатическое исполнение УХЛ4 позволяет использовать в неотапливаемых помещениях при положительных температурах.

Ограничения применения

• Не применяется при температуре ниже 0 C - требуется предварительный прогрев или использование в отапливаемом помещении.
• IP20 не допускает установку во влажных, пыльных или открытых местах - только внутри закрытых щитов.
• Невозможно подключить устройства дифференциального тока (УЗО) или другие модули - функционал ограничен базовой защитой.
• Подходит только для переменного тока (AC) - не используется в цепях постоянного тока.
• Номинальная отключающая способность 4,5 кА по МЭК 60898-1 действует только при напряжении 230/400 В - при других значениях реальная отключающая способность может отличаться.

Примеры использования

• Защита группы розеток в квартире или офисе с мощной техникой (стиральные машины, микроволновки, компьютеры).
• Щитовая защита входа в производственный участок с оборудованием на 50 А (конвейеры, сварочные аппараты, вентиляторы).
• Распределительный щит в административном здании для группового отключения освещения и слаботочных систем.
• Цепи с двигателем мощностью до 11 кВт (при коэффициенте мощности 0,8 и пусковом токе в 5–7 раз выше номинала).

Практические советы

• Выбирая автомат RX3 50 А, проверьте, что сечение кабеля в вашей цепи не превышает 25 мм2 - иначе возможен нагрев и выход из строя.
• При проектировании щита учтите, что один такой выключатель занимает 2 модуля (35 мм) - планируйте место для остальных устройств.
• Если нужна защита от утечек тока - используйте отдельное УЗО перед этим автоматом, так как RX3 не поддерживает модульную достройку.
• Для работы в зимних условиях (неотапливаемый щит) выбирайте другую модель с более низким порогом рабочей температуры.
• Проверяйте соответствие номинальной отключающей способности (6 кА) уровню тока КЗ на вашем участке сети - недостаточная отключающая способность опасна.
