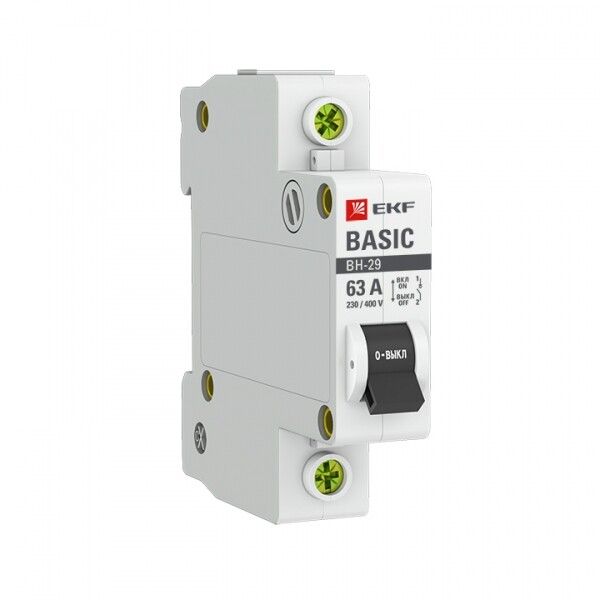

Выключатель нагрузки модульный ВН-29 1P 63А EKF Basic | SL29-1-63-bas

Выключатель нагрузки модульный 1 полюс 63А ВН-29 от EKF Basic предназначен для частого включения и отключения электрических цепей переменного тока до 63 А. Этот выключатель используется там, где нужна надежная коммутация без защиты от короткого замыкания - например, в распределительных щитах на объектах жилой и промышленной застройки.

Назначение и область применения

Выключатель нагрузки модульный 1 полюс 63А ВН-29 применяется для ручного управления электрическими цепями. Он не обеспечивает автоматическую защиту от перегрузок или КЗ - это задача автоматических выключателей. Его основная функция - безопасное отключение питания для обслуживания, ремонта или изменения режима работы оборудования.

• Подходит для управления освещением, нагревательными элементами, насосами, вентиляторами и другими устройствами до 63 А.
• Идеально встраивается в распределительные щиты с DIN-рейкой - часто встречается в бытовых, офисных и производственных системах.
• Часто устанавливается перед автоматическими выключателями как дополнительный рубильник для изоляции цепи.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений.
• Номинальное напряжение: 400 В AC - рассчитан на работу в сетях 230/400 В, трехфазных и однофазных.
• Отключающая способность при КЗ: 2 кА - способен выдерживать кратковременные токи короткого замыкания до этой величины, но не отключает их автоматически.
• Способ монтажа: на DIN-рейку шириной 35 мм - совместим со всеми стандартными щитами.
• Глубина монтажа: 50 мм - требует достаточного внутреннего объема щита.
• Максимальное сечение кабеля: 35 мм2 - позволяет подключить медные провода большого сечения.
• Степень защиты IP20: защищает от прикосновения к токоведущим частям и от крупных предметов, но не от пыли и воды - подходит только для установки внутри закрытых щитов.
• Климатическое исполнение УХЛ4: работает при температуре от −40 C до +40 C и в условиях повышенной влажности - подходит для неотапливаемых помещений в средней полосе России.
• Нормативный документ: ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008) - соответствует международным требованиям к выключателям нагрузки.
• Количество полюсов: 1 - управляет одной фазой цепи.
• Количество НО контактов: 1 - один нормально открытый контакт, используемый для сигнализации или управления внешними устройствами через вспомогательную цепь.
• Максимальная мощность лампы: 230 Вт - можно использовать для контрольной индикации, если подключен индикаторный светильник.

Совместимость и монтаж

Выключатель нагрузки модульный 1 полюс 63А ВН-29 легко монтируется на стандартную DIN-рейку. Ширина 1 модуль (17,5 мм) позволяет компактно размещать его рядом с другим оборудованием. Для подключения используются зажимы с винтовым креплением - затяжка должна выполняться усилием, указанным в руководстве, чтобы избежать перегрева.

• При монтаже соблюдайте минимальную глубину 50 мм - недостаток места может помешать свободному ходу рукоятки.
• Кабель сечением более 35 мм2 не допускается - возможен перегрев и выход из строя.
• Вспомогательный контакт (НО) можно задействовать для управления сигналом включения/выключения в системах автоматизации - например, для индикации состояния на панели.

Безопасность и стандарты

Выключатель нагрузки ВН-29 соответствует ГОСТ Р 50030.3-2012 и МЭК 60947.3-2008 - это гарантирует соответствие требованиям безопасности при эксплуатации в электроустановках до 1000 В. Однако он не является защитным аппаратом: его нельзя применять вместо автомата. Только сочетание с автоматическим выключателем обеспечит полноценную защиту цепи.

Преимущества

• Простая и надежная механическая конструкция - долгий срок службы даже при частых переключениях.
• Яркий визуальный индикатор положения (ON/OFF) - легко определить состояние цепи без тестера.
• Светло-серый корпус гармонирует с продукцией EKF Basic - удобно при сборке единых щитов.
• Встроенный вспомогательный контакт (НО) - позволяет интегрировать выключатель в системы управления без дополнительных устройств.

Ограничения применения

• Не предназначен для защиты от короткого замыкания - обязательно устанавливайте последовательно с автоматическим выключателем.
• IP20 не допускает использование вне закрытых щитов - запрещено монтаж в сырых, пыльных или наружных условиях.
• Не рекомендуется для частого включения/отключения двигателей с высоким пусковым током - риск сваривания контактов.
• Мощность лампы ограничена 230 Вт - не подходит для управления мощными источниками света без промежуточного реле.

Примеры использования

• Отключение питания группы освещения в административном здании перед плановым обслуживанием.
• Ручное управление тепловыми завесами или конвекторами в складских помещениях.
• Коммутация цепи насоса в системе водоснабжения - после него установлен автоматический выключатель для защиты.
• Интеграция в пульт управления станка: вспомогательный контакт передает сигнал “устройство отключено” на контроллер.

Практические советы

• Выбирая выключатель нагрузки ВН-29, проверьте, что ваша нагрузка не превышает 63 А - лучше иметь запас 15–20 %.
• Если планируете использовать вспомогательный контакт - заранее продумайте схему подключения сигнала к ПЛК или индикатору.
• Не используйте этот выключатель как единственный защитный аппарат - всегда комбинируйте его с автоматом подходящего класса (например, B/C/D).
• При установке в щите оставьте место вокруг рукоятки - она должна свободно перемещаться без препятствий.
• Для многократных переключений в промышленных условиях регулярно проверяйте состояние контактов - особенно при работе с индуктивными нагрузками.
