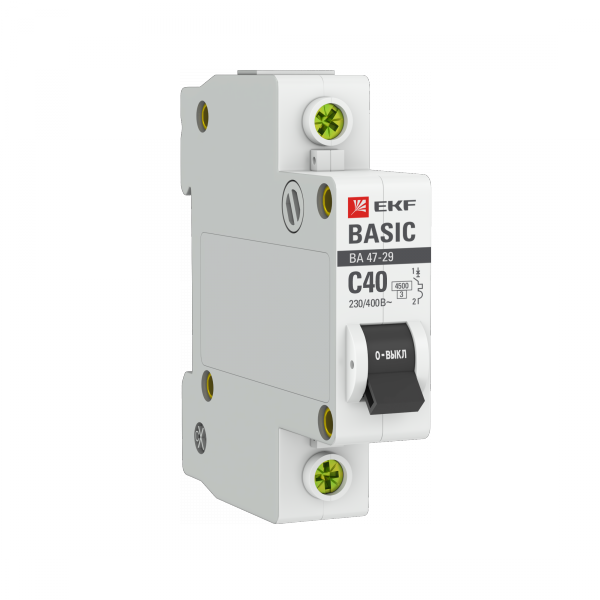

Выключатель автоматический однополюсный ВА 47-29 40А C 4,5кА Basic | mcb4729-1-40C EKF

Автоматический выключатель однополюсный 40А С 4,5кА ВА 47-29 Basic - устройство для защиты бытовых и промышленных электросетей от перегрузок и коротких замыканий. Выполнен в компактном корпусе, монтируется на DIN-рейку и соответствует требованиям ГОСТ Р50345-1-2010. Бренд EKF предлагает эту модель как надежную базовую опцию для систем освещения, розеточных групп и маломощного оборудования.

Назначение и область применения

Автоматический выключатель однополюсный 40А С 4,5кА ВА 47-29 Basic предназначен для защиты однофазных цепей переменного тока с напряжением до 230 В и частотой 50 Гц. Он обеспечивает автоматическое отключение при превышении допустимого тока - как при длительной перегрузке, так и при внезапном коротком замыкании. Применяется в жилых домах, офисах, торговых помещениях и на объектах легкой промышленности. Подходит для защиты групп розеток, осветительных контуров, бытовых приборов и небольших станков.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может пропускать без отключения;
• Номинальное напряжение: 230 В AC - рабочее напряжение сети; совместим с сетями 230/400 В;
• Номинальная отключающая способность: 4,5 кА - максимальный ток КЗ, который выключатель может безопасно прервать;
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, малые двигатели);
• Тип расцепителя: электромагнитный + тепловой - двойная защита: мгновенное отключение при КЗ и задержка при перегрузке;
• Сечение провода: 1–25 мм2 - позволяет подключить медные провода от 1 до 25 квадратных миллиметров;
• Степень защиты: IP20 - защищает от прикосновения к токоведущим частям, но не от пыли и влаги - требует установки внутри щита;
• Рабочая температура: –10…+50 C - можно использовать в неотапливаемых помещениях, но не на улице;
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижающий термическую нагрузку на проводку;
• Модульная ширина: 1 модуль - занимает 17,5 мм по ширине DIN-рейки;
• Глубина монтажа: 50 мм - требуется место в щите для свободного доступа к зажимам;
• Потери мощности: 5,5 Вт - энергопотребление устройства при работе, влияет на нагрев в плотных сборках;
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную работу даже при кратковременных скачках напряжения;
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчивость к грозовым и коммутационным импульсам;
• Частота: 50 Гц - рассчитан на стандартную российскую сеть;
• Категория перенапряжения: III - предназначено для установки в распределительных щитах, где возможны значительные переходные процессы;
• Климатическое исполнение: УХЛ4 - работает в условиях повышенной влажности и колебаний температур, характерных для помещений в России;
• Гарантия: 36 месяцев - официальный срок службы от производителя.

Совместимость и монтаж

Автоматический выключатель однополюсный 40А С 4,5кА ВА 47-29 Basic монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защелкнуть его на рейку - фиксация происходит без инструментов. Подключение проводов осуществляется через верхние и нижние зажимы с помощью винтов. Максимальное сечение - 25 мм2, минимальное - 1 мм2. Не рекомендуется использовать многожильные провода без наконечников - они могут деформироваться при затяжке. Все модели серии ВА 47-29 Basic совместимы между собой и легко сочетаются с другими элементами щита: УЗО, реле, контакторами того же бренда.

Безопасность и стандарты

Автоматический выключатель однополюсный 40А С 4,5кА ВА 47-29 Basic сертифицирован по ГОСТ Р50345-1-2010, что соответствует международному стандарту IEC 60898-1. Соответствие нормам обеспечивает гарантированную безопасность при эксплуатации в бытовых и промышленных условиях. Класс токоограничения 3 и категория перенапряжения III повышают отказоустойчивость в условиях нестабильной сети. Наличие двух типов расцепителей (электромагнитного и теплового) исключает ложные срабатывания и обеспечивает точную защиту.

Преимущества

• Надежная защита благодаря классической двухступенчатой системе расцепления;
• Компактный размер - один модуль экономит место в щите;
• Подходит для большинства распространённых задач: освещение, розетки, бытовая техника;
• Высокая степень защиты от КЗ - 4,5 кА покрывает большинство городских сетей;
• Совместим с продукцией EKF - удобно собирать унифицированные щиты;
• Долгий срок службы и трёхлетняя гарантия - снижают затраты на обслуживание.

Ограничения применения

• Не предназначен для трехфазных цепей - используется только в однофазных сетях;
• IP20 не защищает от влаги - нельзя устанавливать вне закрытых щитов;
• Характеристика C не подходит для нагрузок с очень высоким пусковым током (например, крупные компрессоры, сварочные аппараты) - лучше выбрать характеристику D;
• Не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО;
• Не рекомендуется для экстремальных условий: холодных складов ниже –10 C или жарких чердаков выше +50 C.

Примеры использования

• Защита группы розеток на кухне с плитой, микроволновкой и кофе-машиной;
• Отключение осветительной линии в квартире с несколькими LED-светильниками;
• Щитовая защита входа в небольшой мастерской с болгаркой, дрелью и светодиодной лампой;
• Распределительный щит в офисе для нескольких компьютерных стойлок;
• Обеспечение безопасности в подъездном щите многоэтажного дома.

Практические советы

• Перед установкой проверьте соответствие сечения провода - используйте 2,5–4 мм2 для 40 А, чтобы избежать перегрева;
• При монтаже в плотный щит учтите глубину 50 мм - не забудьте про зазор для открывания крышки;
• Если планируете подключать многожильные провода, обязательно используйте наконечники НШВИ - это предотвратит ослабление контакта;
• Для защиты от утечек тока всегда комбинируйте этот автомат с УЗО - он сам не реагирует на токи утечки;
• Проверяйте маркировку перед покупкой: убедитесь, что выбрана именно характеристика C, а не B или D - это важно для правильной работы;
• При замене старого автомата - сравнивайте номиналы: если ранее был 32 А, то замена на 40 А требует проверки сечения всей линии.
