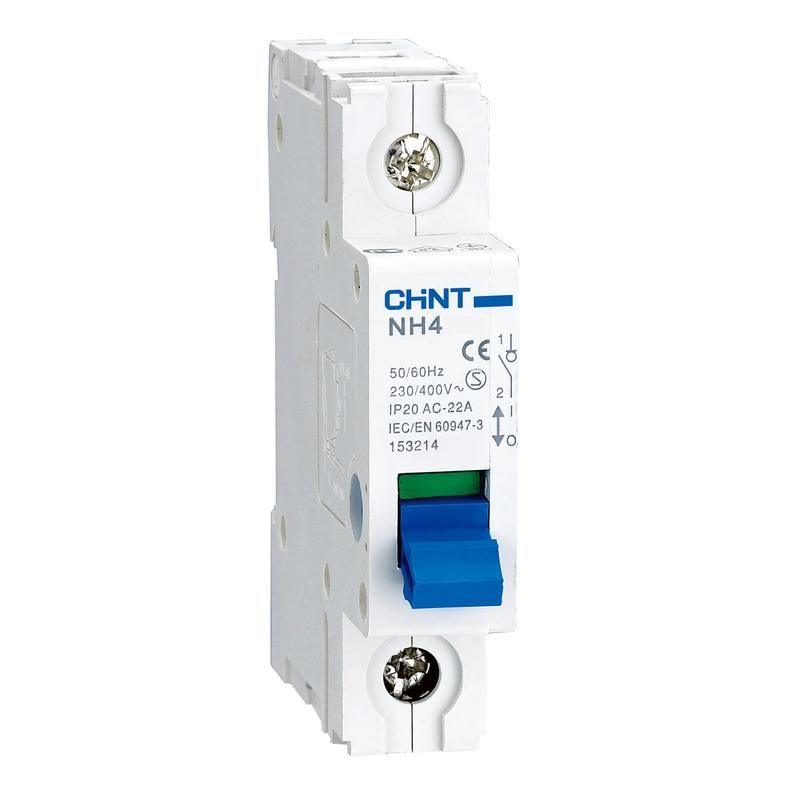

Выключатель нагрузки NH4 1P 63A (DB) (R) | 398038 CHINT

Выключатель нагрузки 1 полюс 63 Ампер NH4 (R) от CHINT - надёжный аппарат для ручного отключения нагрузки в распределительных щитах. Артикул 398038 предназначен для работы в бытовых и промышленных сетях до 400 В, обеспечивает безопасное обслуживание оборудования и совместим с DIN-рейкой.

Назначение и область применения

Выключатель нагрузки 1 полюс 63 Ампер NH4 (R) используется для ручного включения и отключения электрической нагрузки в цепях переменного тока. Он применяется как вводной аппарат в конечных распределительных щитах - например, для отключения питания насосов, конвейеров, освещения или групп розеток перед техобслуживанием. Подходит для установки в жилых, коммерческих и промышленных объектах.

Технические характеристики

• Номинальный рабочий ток: 63 А при напряжении до 400 В (AC-3)
• Номинальная мощность: 14,5 кВт при 400 В - позволяет управлять двигателями средней мощности
• Количество полюсов: 1
• Тип управления: рычажный переключатель - удобен для ручного оперирования
• Степень защиты: IP20 - защищён от доступа пальцев, но не от воды и пыли
• Материал корпуса: пластик - легкий, не проводящий, устойчив к внешним воздействиям
• Тип подключения: винтовые зажимы - подходят для медных кабелей и шин
• Монтаж: на DIN-рейку 35 мм - стандартная установка в щитах
• Ширина одного полюса: 18 мм - компактное расположение в щите
• Механическая износостойкость: 8500 циклов включения/отключения
• Электрическая износостойкость: 1500 циклов под нагрузкой
• Категория применения: AC22A - для управления двигателем с частичными пусками

Совместимость и монтаж

Выключатель нагрузки 1 полюс 63 Ампер NH4 (R) легко монтируется на стандартную DIN-рейку 35 мм. Подключение осуществляется через винтовые зажимы - допускаются кабели сечением до 25 мм2 (медные) и шины типов PIN/FORK. Совместим с другими устройствами серии NH4: можно использовать в составе многоступенчатых щитов с 1–4 полюсами. Для правильной сборки соблюдайте момент затяжки винтов - не переусердствуйте, чтобы не повредить контактные поверхности.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов для аппаратов категории AC22A. Наличие механической фиксации положения «ВКЛ/ОТКЛ» исключает случайное переключение. IP20 обеспечивает базовую защиту от контакта с токоведущими частями, но не рассчитан на работу во влажных помещениях или на улице. Применяйте только внутри закрытых распределительных щитов.

Преимущества

• Удобный рычаг с четкой визуальной индикацией состояния - видно, включен ли аппарат
• Высокая механическая долговечность - 8500 циклов без потери функциональности
• Компактная конструкция - занимает всего 18 мм ширины на рейке
• Готов к использованию в стандартных щитах - не требует специальных креплений
• Произведен компанией CHINT - известный производитель с проверенной качественной линейкой NH4

Ограничения применения

• Не предназначен для автоматического отключения при аварии - не имеет тепловой или электромагнитной защиты
• IP20 не защищает от брызг, пыли и влаги - нельзя устанавливать вне щита или в сырых местах
• Не работает как предохранитель - не защищает от КЗ или перегрузки; требуется дополнительная защита (например, автоматический выключатель)
• Максимальный ток - 63 А; для больших нагрузок используйте другие модели серии NH4 (до 125 А)

Примеры использования

• Отключение питания станка на заводе перед плановым обслуживанием
• Вводной выключатель для группы розеток в офисном помещении
• Разъединитель для насосной группы в системе водоснабжения
• Автономный рубильник для светового контура в торговом зале

Практические советы

• Перед монтажом убедитесь, что сечение кабеля соответствует 63 А - минимально 10 мм2 меди
• Проверьте посадочный диаметр винтовых зажимов - они поддерживают шины PIN/FORK и однопроволочные кабели
• Не используйте этот выключатель вместо автомата - он не отключится при перегрузке
• При сборке щита оставляйте свободное место рядом - рычаг нуждается в пространстве для движения
• Артикул 398038 - единственный вариант 1P в этой серии с током 63 А; для других решений выбирайте 2P/3P версии
