Выключатель нагрузки модульный ВН-29 1P 25А EKF Basic | SL29-1-25-bas

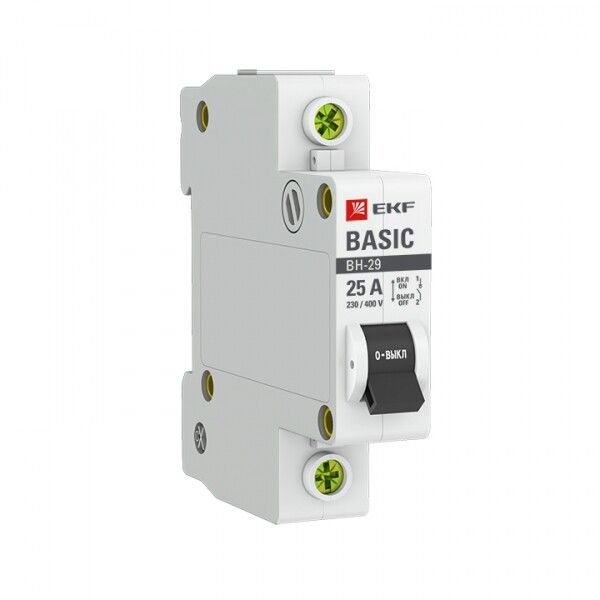

Выключатель нагрузки модульный 1 полюс 25 А ВН-29 от EKF Basic предназначен для безопасного ручного включения и отключения электрических цепей переменного тока в распределительных щитах. Этот выключатель используется там, где требуется надёжное управление нагрузкой без автоматической защиты от КЗ.

Назначение и область применения

Выключатель нагрузки модульный 1 полюс 25 А ВН-29 применяется для ручного коммутирования электрических цепей при нормальных условиях работы. Он не защищает от коротких замыканий - для этого нужны автоматы. Его задача - обеспечить удобное и видимое отключение питания для обслуживания, ремонта или изменения режима работы оборудования.

• Подходит для управления освещением, нагревательными элементами, маломощными двигателями и другими нагрузками до 25 А.
• Часто устанавливается в щитах жилых домов, офисах, на производстве - особенно там, где нужен визуальный контроль состояния цепи.
• Идеален как секционирующий аппарат перед УЗО или автоматическим выключателем.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может проводить без перегрева.
• Номинальное напряжение: 400 В - работает в сетях переменного тока до 400 В между фазами (например, 230 В между фазой и нулём).
• Отключающая способность при КЗ: 2 кА - способен выдерживать кратковременные токи короткого замыкания до этой величины, но не отключает их автоматически.
• Количество полюсов: 1 - размыкает только одну фазную линию.
• Ширина: 1 модуль (17,5 мм) - совместим со стандартной DIN-рейкой.
• Максимальное сечение кабеля: 35 мм2 - позволяет подключать толстые медные провода.
• Степень защиты IP20: защищён от прикосновений пальцами и от крупных предметов, но не от пыли и воды - устанавливается только внутри закрытых щитов.
• Климатическое исполнение УХЛ4: рассчитан на работу в помещениях с умеренным климатом, возможны колебания температур и влажности, но без воздействия агрессивных сред.
• Номинальная мощность лампы: 230 Вт - рекомендованная предельная нагрузка для индуктивных светильников (например, люминесцентных).
• Глубина монтажа: 50 мм - требует достаточного внутреннего объёма шкафа.

Совместимость и монтаж

Выключатель нагрузки модульный 1 полюс 25 А ВН-29 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть его на рейку - никаких болтов или креплений не требуется. Подключение осуществляется через зажимы сверху и снизу - провода до 35 мм2 легко помещаются. Монтаж выполняется после отключения питания. Рукоятка имеет чёткую позицию “ON” и “OFF”, что позволяет визуально определить состояние цепи даже издалека.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50030.3-2012 (эквивалент МЭК 60947-3:2008) - основному стандарту для выключателей нагрузки. Это гарантирует соответствие требованиям безопасности, механической прочности и долговечности. Применение устройства вне указанных параметров (например, при постоянном токе или выше 25 А) запрещено.

Преимущества

• Простая и надёжная конструкция - минимум деталей, высокий срок службы.
• Визуальное положение рукоятки исключает ошибки при работе - всегда ясно, включена ли цепь.
• Совместим с продукцией EKF Basic - можно собирать единый щит с одинаковым дизайном и качеством.
• Низкая стоимость при сохранении базовой функциональности - экономичное решение для неавтоматических участков сети.

Ограничения применения

• Не является автоматическим выключателем - не отключает цепь при перегрузке или КЗ. Обязательно используйте его в паре с устройством защиты (автоматом или предохранителем).
• IP20 - нельзя использовать во влажных, пыльных или открытых местах. Только внутри закрытых щитов.
• Не предназначен для частого включения/выключения (более 10–15 раз в день) - это снижает срок службы контактов.
• Не подходит для управления реактивными нагрузками выше 230 Вт (например, мощные ЭМА или стартеры двигателей).

Примеры использования

• Отключение осветительной группы в цеху перед техобслуживанием.
• Ручное управление тепловыми матами или инфракрасными обогревателями.
• Секционирование цепи перед УЗО в бытовом щите - чтобы было видно, когда питание полностью отключено.
• Коммутирование насосов или вентиляторов в системах вентиляции, где автоматическая защита уже есть.

Практические советы

• Выбирая выключатель нагрузки модульный 1 полюс 25 А ВН-29, проверьте, что ваша нагрузка не превышает 25 А и не содержит значительных импульсных токов при включении.
• При подключении кабеля сечением более 16 мм2 - плотно затяните зажимы, иначе контакт будет греться.
• Не устанавливайте рядом с источниками тепла - перегрев снижает надёжность контактов.
• Если вам нужна защита от КЗ - обязательно дополняйте этот выключатель автоматом в том же ряду. EKF Basic предлагает совместимые модели.
• Для сложных систем лучше использовать выключатели с сигнализацией положения - ВН-29 не имеет встроенных контактов для индикации.
