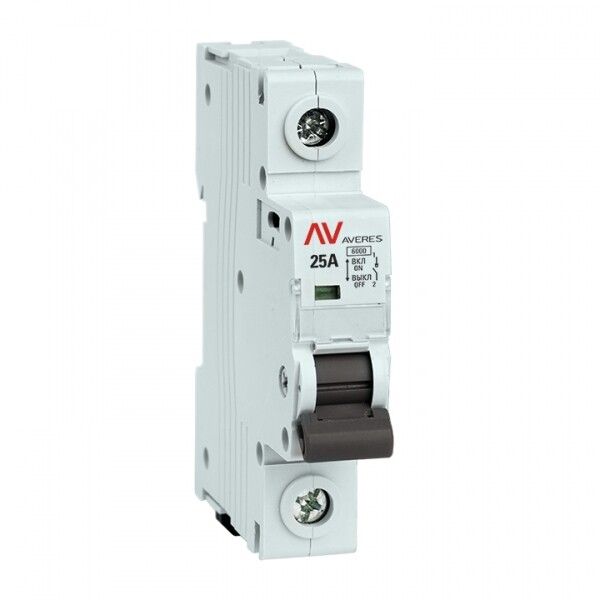

Выключатель нагрузки AVN AVERES 1P 25А 6кА IP20 EKF avn-1-25-av

Выключатель нагрузки 1 полюс 25 ампер AVN от бренда EKF (артикул avn-1-25-av) - это механический коммутационный аппарат для безопасного включения и отключения электрических цепей с активной и индуктивной нагрузкой. Подходит для установки на DIN-рейку в распределительных щитах.

Назначение и область применения

Выключатель нагрузки AVN используется для ручного управления питанием оборудования в цепях переменного тока. Он не предназначен для защиты от коротких замыканий - эту функцию выполняют автоматические выключатели или предохранители. Выключатель AVN применяется там, где нужна частая, но контролируемая коммутация: включение/отключение двигателей, нагревательных элементов, освещения, конвейеров, насосов и других устройств, уже защищённых аппаратурой КЗ.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений;
• Номинальное напряжение: 230 В AC - рассчитан на работу в однофазных сетях бытового и промышленного типа;
• Отключающая способность при КЗ: 6 кА - способен выдерживать кратковременный ток короткого замыкания до 6000 А, не разрушаясь (но не отключает его!);
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям пальцами, но не от пыли и влаги; подходит только для внутренней установки в закрытых щитах;
• Способ монтажа: DIN-рейка - устанавливается на стандартную рейку шириной 35 мм;
• Модульная ширина: 1 модуль - занимает минимальное место в щите;
• Глубина монтажа: 50 мм - требует достаточного свободного пространства за щитом;
• Максимальная мощность лампы: 230 Вт - допустимая нагрузка для инкандесцентных или галогенных ламп (не для светодиодных, так как они имеют высокий импульсный ток включения);
• Тип контактов: только размыкающие, без НЗ и переключающих - работает как обычный однополюсный выключатель ON/OFF.

Совместимость и монтаж

Выключатель AVN совместим со всеми стандартными DIN-рейками (EN 60715). Установка происходит путём защёлкивания на рейку - никаких болтов или креплений не требуется. Для подключения используются зажимы на лицевой стороне: вход - верхние клеммы, выход - нижние. Максимальное сечение провода - 4 мм2 (по стандарту EKF). Перед монтажом обязательно отключить питание и проверить отсутствие напряжения. Глубина 50 мм требует наличия минимум 60–70 мм свободного пространства за щитом для удобного доступа к клеммам.

Безопасность и стандарты

Выключатель AVN соответствует требованиям IEC 60947-3 для коммутационных аппаратов нагрузки. Сертифицирован для работы в условиях промышленного и жилого электрооборудования. Отличается повышенной механической прочностью корпуса и надёжным контактным механизмом. Однако из-за степени защиты IP20 запрещено использовать во влажных помещениях, на улице или в местах с риском попадания пыли и жидкости.

Преимущества

• Простая и надёжная механическая конструкция - мало подвержен отказам;
• Удобный визуальный индикатор положения: рычаг четко показывает ON/OFF;
• Малый габарит - экономит место в щите;
• Подходит для частых операций включения/отключения - рассчитан на долгую службу;
• Интегрирован в серию Averes - совместим с другим оборудованием EKF для унифицированного щита.

Ограничения применения

• Не является защитным аппаратом - нельзя использовать вместо автомата!
• Не подходит для коммутации емкостных нагрузок (например, больших конденсаторов) - возможен ударный ток;
• Не рекомендуется для светодиодных светильников с драйверами - высокий пусковой ток может вызвать сваривание контактов;
• Не имеет защиты от перегрузки - всегда должен использоваться в паре с автоматическим выключателем;
• IP20 исключает применение в сырых, пыльных или открытых средах.

Примеры использования

• Отключение питания двигателя насоса в системе водоснабжения (при условии, что двигатель защищён тепловым реле и автоматом);
• Ручное управление освещением в цеху - например, выключение ламп после окончания смены;
• Коммутация нагревательных элементов в термокамерах или сушилках;
• Локальное отключение конвейерной линии для обслуживания без отключения всего участка.

Практические советы

• Выбирайте этот выключатель только тогда, когда вам нужен просто ручной рубильник - если нужна защита от перегрузки, используйте автоматический выключатель;
• При подключении двигателей убедитесь, что ток пуска не превышает 25 А - иначе контакты будут изнашиваться быстрее;
• Не используйте AVN для управления LED-освещением без учёта пусковых токов - лучше выбрать специализированный выключатель с более высокой коммутационной стойкостью;
• Проверьте глубину вашего щита перед покупкой - 50 мм - это не маленький размер, особенно в компактных шкафах;
• AVN - часть серии Averes от EKF, поэтому он легко сочетается с другими изделиями этой линейки: автоматами, УЗО, реле - для создания единой системы управления.
