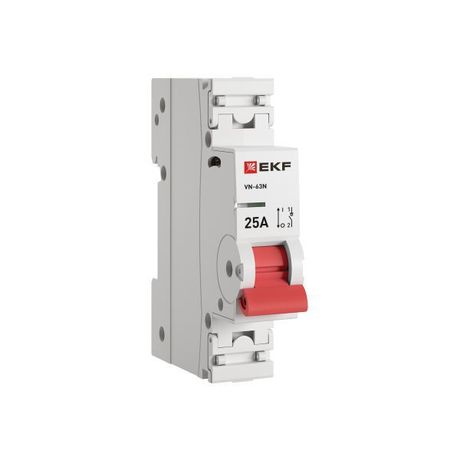

Выключатель нагрузки 1P 25А ВН-63N PROxima| S63125 | EKF

Выключатель нагрузки 1 полюс 25 А ВН-63N от EKF PROxima — это механический коммутационный аппарат для частых включений и отключений электрических цепей переменного тока. Подходит для управления активными и индуктивными нагрузками, такими как насосы, вентиляторы и малые двигатели, уже защищённые автоматическими выключателями или предохранителями.

Назначение и область применения

Выключатель нагрузки 1 полюс 25 А ВН-63N предназначен для ручного включения и отключения электрических цепей при рабочих токах до 25 А. Он не заменяет автоматический выключатель — не обеспечивает защиту от КЗ и перегрузки, но позволяет безопасно отключить оборудование для обслуживания, ремонта или планового отключения. Применяется в распределительных щитах промышленного и бытового назначения: на станках, конвейерах, системах вентиляции, освещении, тепловых аппаратах.

Технические характеристики

• Номинальный ток: 25 А
• Номинальное напряжение: 230 В переменного тока (AC)
• Количество полюсов: 1
• Тип коммутации: выключатель-разъединитель нагрузки
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Ширина по модулю: 1 М (17,5 мм)
• Глубина монтажа: 50 мм
• Количество нормально открытых (НО) контактов: 1
• Переключающих контактов: нет — работает как однополюсный разъединитель

Совместимость и монтаж

Выключатель нагрузки 1 полюс 25 А ВН-63N монтируется на стандартную DIN-рейку типа TS35. Удобный двухпозиционный зажим позволяет фиксировать устройство одним движением — без дополнительных креплений. Для подключения используются винтовые зажимы, доступ к которым закрывается пластиковой крышкой. Эта крышка также служит для пломбировки — после установки её можно запечатать, чтобы исключить несанкционированное вмешательство. Габариты совместимы со всеми типичными щитами, рассчитанными на модульные устройства.

Безопасность и стандарты

Выключатель соответствует требованиям к механическим коммутационным аппаратам для эксплуатации в сетях переменного тока. IP20 гарантирует защиту от случайного прикосновения к токоведущим элементам, но не предназначен для установки во влажных помещениях, на улице или в местах с высокой запылённостью. Для таких условий требуется более высокая степень защиты (например, IP44 или выше).

Преимущества

• Усиленный корпус с дополнительными заклёпками — повышена жёсткость и долговечность
• Цветовой индикатор на лицевой панели показывает реальное положение контактов (включено/выключено)
• Удобная рукоятка обеспечивает чёткую и надёжную коммутацию даже при износе механизма
• Пластиковая крышка на зажимах защищает от прикосновения и позволяет опломбировать устройство
• Обновлённая версия серии ВН-63 — улучшена сборка и качество материалов по сравнению с предыдущими моделями

Ограничения применения

• Не предназначен для защиты от сверхтоков — обязательно использовать в паре с автоматическим выключателем или предохранителем
• IP20 — нельзя устанавливать в условиях повышенной влажности, пыли, на улице или в неотапливаемых помещениях
• Подходит только для переменного тока (AC); не используется в цепях постоянного тока
• Не рекомендуется для частого включения-отключения двигателей с высоким пусковым током без учёта времени между циклами

Примеры использования

• Отключение вентилятора в HVAC-системе перед сервисным обслуживанием
• Ручное управление питанием насоса в системе водоснабжения
• Отсоединение нагревательного элемента в термостатическом контроле
• Изолирующий разъединитель перед работой на станке с ЧПУ
• Аппарат для временного отключения светильника в цеху без демонтажа проводки

Практические советы

• Проверьте посадочный диаметр провода — он должен соответствовать допустимому сечению для зажимов (обычно до 4–6 мм²)
• При монтаже затягивайте винты равномерно, без перекосов — это продлит срок службы контактов
• Используйте пломбы на крышке зажимов, особенно там, где есть риск несанкционированного доступа
• Цветовой индикатор — не просто декор; всегда проверяйте его состояние перед работой с оборудованием
• Если нужна защита от перегрузки — выбирайте выключатель нагрузки 1 полюс 25 А ВН-63N вместе с автоматом подходящего класса (C или D)
