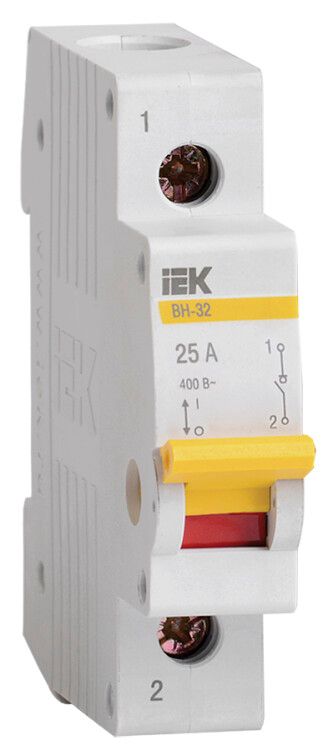

Выключатель нагрузки модульный (мини-рубильник) ВН-32 1Р 25А | MNV10-1-025 IEK

Выключатель нагрузки модульный (мини-рубильник) ВН-32 1Р 25А от IEK предназначен для безопасного включения, отключения и разъединения электрической цепи при номинальном токе 25 А. Этот прибор используется в распределительных щитах с монтажом на DIN-рейку и соответствует требованиям ГОСТ Р 50030.3-2012. Артикул mnv10-1-025 относится к серии KARAT.

Назначение и область применения

Выключатель нагрузки модульный (мини-рубильник) ВН-32 1Р 25А применяется для ручного управления электрической цепью: включения и отключения нагрузки в штатных условиях, а также для разъединения цепи при обслуживании или ремонте. Он не предназначен для автоматического отключения при КЗ — для этого нужны автоматы. Подходит для установки в бытовых, коммерческих и промышленных щитах, где требуется надёжное разъединение цепи: например, для питания станков, насосов, освещения или групп розеток.

Технические характеристики

• Номинальный ток: 25 А
• Количество полюсов: 1
• Номинальное напряжение: 400 В переменного тока (AC)
• Способ монтажа: на DIN-рейку (1 модуль)
• Максимальное сечение кабеля: 35 мм²
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и влаги)
• Исполнение рукоятки: тумблер — удобен для ручного переключения
• Климатическое исполнение: УХЛ4 — работает при температурах от –40 °C до +50 °C
• Срок службы: 15 лет (при соблюдении условий эксплуатации)
• Нормативный документ: ГОСТ Р 50030.3-2012 (соответствует МЭК 60947.3-2008)
• Цвет корпуса: серый

Совместимость и монтаж

Выключатель нагрузки модульный (мини-рубильник) ВН-32 1Р 25А совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Монтаж осуществляется путём защёлкивания на рейку — механизм имеет двойную фиксацию, что исключает случайное выпадение. Для подключения используйте провода сечением до 35 мм². Клеммы имеют насечки для лучшего контакта и предотвращения проскальзывания жил. Обязательно отключите питание перед монтажом. Установка возможна только в закрытых щитах — IP20 не обеспечивает защиту от внешней среды.

Безопасность и стандарты

Выключатель нагрузки модульный (мини-рубильник) ВН-32 1Р 25А соответствует ГОСТ Р 50030.3-2012 и международному стандарту МЭК 60947.3-2008, которые регламентируют требования к устройствам разъединения. IP20 гарантирует защиту от прикосновения к токоведущим частям пальцами, но не от попадания пыли или воды. Применяйте только в помещениях с контролируемой средой. Не используйте вне щита или в местах с высокой влажностью, сыростью или риском брызг.

Преимущества

• Увеличенная площадь контакта рукоятки — удобнее и безопаснее для оператора
• Насечки на клеммах снижают нагрев и повышают долговечность соединения
• Двойная фиксация на DIN-рейке — исключает самопроизвольное отсоединение
• Широкий диапазон рабочих температур (-40…+50 °C) позволяет использовать в неотапливаемых помещениях
• Серый цвет корпуса — совместим с большинством стандартных щитов

Ограничения применения

Выключатель нагрузки модульный (мини-рубильник) ВН-32 1Р 25А не является автоматическим выключателем — он не отключает цепь при перегрузке или коротком замыкании. Его нельзя применять вместо автомата. Также запрещено использование в открытых условиях, на улице, в сырых помещениях или там, где есть риск воздействия жидкости, пыли или химически активных веществ. Не рассчитан на частое включение-выключение (более 10–15 раз в день) — длительная эксплуатация в таких режимах сокращает срок службы.

Примеры использования

• Разъединение цепи питания станка перед техобслуживанием
• Отключение группы розеток в мастерской для безопасности при работах
• Ручное управление освещением в складском помещении
• Подключение автономного контура в щите на объекте с UHL4-климатом
• Резервное отключение ввода в малых распределительных пунктах

Практические советы

• Выбирайте этот выключатель только тогда, когда нужна именно функция разъединения, а не защита от перегрузки — для защиты добавьте автоматический выключатель.
• При подключении многожильных проводов используйте наконечники — они лучше фиксируются в клеммах с насечками.
• Проверяйте плотность затяжки клемм через год после установки — особенно при больших токах.
• Не устанавливайте рядом с источниками тепла выше +50 °C — даже при допустимом климатическом исполнении перегрев сокращает срок службы.
• Артикул mnv10-1-025 из серии KARAT легко найти в каталогах IEK — совместим с другими изделиями этой серии по габаритам и монтажу.
