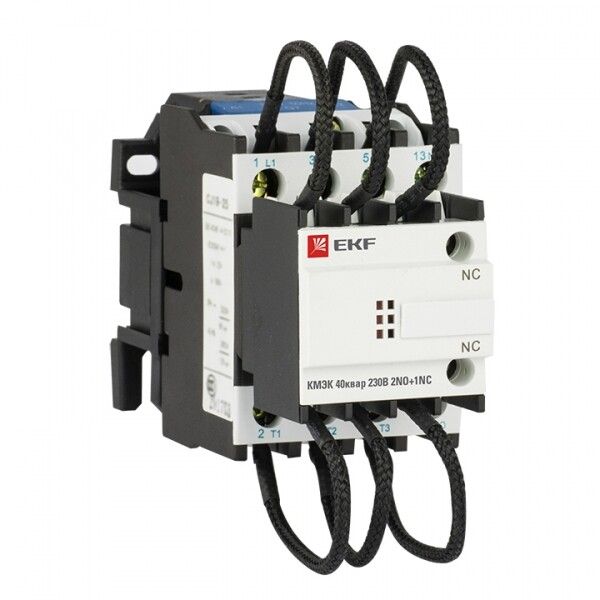

Контактор для конденсатора КМЭК 40квар 230В 2NО+1NC EKF PROxima | ctrk-s-95-40-230

Контактор для конденсатора КМЭК 40 кВар 230 В 2NO + 1NC от EKF серии PROxima предназначен для надёжного включения и отключения конденсаторных батарей в системах компенсации реактивной мощности. Устройство совмещает высокую коммутационную износостойкость с простотой монтажа на DIN-рейку.

Назначение и область применения

Контактор для конденсатора КМЭК 40 кВар 230 В 2NO + 1NC используется исключительно для переключения ёмкостных нагрузок — конденсаторных батарей в установках компенсации реактивной мощности (КРМ). Он не предназначен для управления двигателями, нагревательными элементами или другими типами нагрузок. Применяется в промышленных распределительных щитах, на предприятиях с большим количеством индуктивных потребителей: металлургических заводах, цехах с сварочным оборудованием, насосных станциях и на объектах ЖКХ.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение катушки управления: 230 В
• Диапазон рабочего напряжения катушки: 184–253 В (обеспечивает устойчивую работу при колебаниях сети)
• Номинальный ток: 33 А
• Номинальная реактивная мощность: 40 кВАр
• Количество контактов: 5 замыкающих (НО), 1 размыкающий (NC)
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: до 50 мм²
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и влаги)
• Климатическое исполнение: УХЛ3 (работает при температуре от −40 °C до +40 °C, допустима повышенная влажность)
• Способ монтажа: на DIN-рейку или монтажную плату
• Гарантийный срок: 84 месяца
• Соответствие стандартам: ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1-2009)

Совместимость и монтаж

Контактор для конденсатора КМЭК 40 кВар 230 В 2NO + 1NC совместим с любыми устройствами компенсации реактивной мощности, использующими управление по сигналу 230 В AC. Монтаж осуществляется на стандартную DIN-рейку типа TS35. Для подключения силовых проводов используются винтовые зажимы — рекомендуется затягивать их моментом 1,2–1,5 Н·м, чтобы избежать перегрева. Балластные сопротивления уже установлены внутри корпуса — дополнительные индуктивные элементы не требуются. Подключение управляющей катушки выполняется к клеммам A1/A2, расположенным на передней панели.

Безопасность и стандарты

Контактор для конденсатора КМЭК 40 кВар 230 В 2NO + 1NC сертифицирован по ГОСТ Р 50030.4.1-2012, что гарантирует соответствие требованиям безопасности при работе с высокими токами. Конструкция обеспечивает предотвращение сваривания контактов даже при многократных включениях конденсаторов с высокими импульсными токами. Степень защиты IP20 позволяет применять устройство только в закрытых щитах, защищённых от доступа посторонних предметов и пыли.

Преимущества

• Высокая долговечность контактов благодаря специальному покрытию, устойчивому к дуговым разрядам при включении конденсаторов
• Встроенные балластные сопротивления снижают пиковые токи, продлевая срок службы контактора
• Широкий диапазон напряжения катушки (184–253 В) повышает отказоустойчивость при просадках и скачках напряжения
• Увеличенный гарантированный срок службы — 7 лет — за счёт усиленной механической прочности и качественных материалов
• Простота замены: стандартный форм-фактор и фиксация на DIN-рейке позволяют заменить контактный модуль без демонтажа всей системы

Ограничения применения

• Не применяется для постоянного тока (DC) — только для переменного тока 50/60 Гц
• Запрещено использование вне закрытых шкафов: IP20 не защищает от влаги, пыли и внешнего воздействия
• Не подходит для нагрузок с пиковым током выше 20×номинального (33 А × 20 = 660 А)
• Не следует использовать в качестве основного выключателя — только для частого переключения конденсаторов
• Не сочетается с внешними дросселями — они нарушают режим работы встроенной схемы гашения переходных процессов

Примеры использования

• Автоматические компенсаторы реактивной мощности в цехах с группой сварочных аппаратов
• Щиты автоматического регулирования cosφ на ТЭЦ и насосных станциях
• Системы энергоэффективности в торгово-логистических комплексах с большим числом ЭПС
• Объекты с преобладанием индуктивных нагрузок: лифты, конвейеры, компрессоры

Практические советы

• При проектировании КРМ учитывайте, что максимальная суммарная мощность всех конденсаторов, подключаемых через один КМЭК 40 кВар, не должна превышать 40 кВАр
• Для увеличения срока службы контролируйте температуру в щите — не допускайте превышения +40 °C
• Проверяйте плотность затяжки винтов каждые 6–12 месяцев, особенно после первых 1000 циклов включения
• Если требуется большая мощность — используйте несколько контакторов параллельно, но не соединяйте их последовательно
• При замене всегда проверяйте соответствие модели: артикул ctrk-s-95-40-230 точно соответствует КМЭК 40 кВар 230 В 2NO + 1NC
