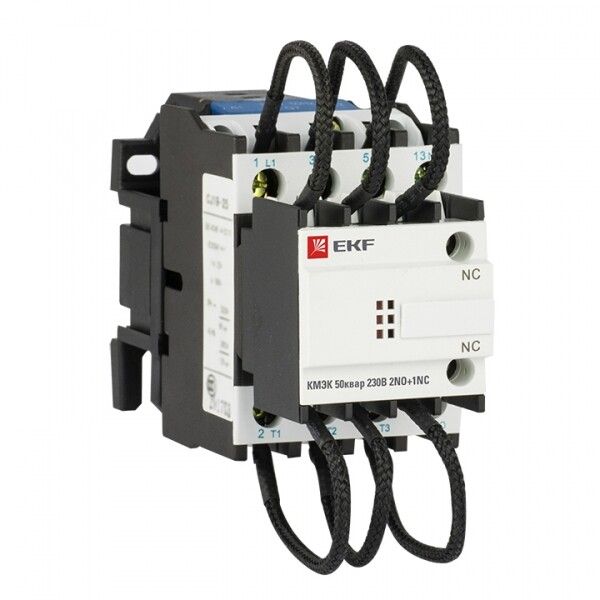

Контактор для конденсатора КМЭК 50квар 230В 2NО+1NC EKF PROxima | ctrk-s-110-50-230

Контактор для конденсатора КМЭК 50 кВар 230 В 2NO+1NC от EKF серии PROxima предназначен для надёжного включения и выключения конденсаторных батарей в системах компенсации реактивной мощности. Устройство совмещает высокую долговечность при частых переключениях с учётом специфики нагрузки на конденсаторы.

Назначение и область применения

Контактор для конденсатора КМЭК 50 кВар 230 В 2NO+1NC используется исключительно для коммутации ёмкостных нагрузок - конденсаторных батарей в установках компенсации реактивной мощности (КРМ). Он рассчитан на работу в условиях повышенных импульсных токов, возникающих при включении конденсаторов. Подходит для промышленных объектов: заводских линий, насосных станций, систем освещения, энергоёмких производственных процессов.

Технические характеристики

• Номинальная реактивная мощность: 50 кВАр
• Номинальный ток: 41,5 А
• Напряжение катушки управления: 230 В переменного тока
• Допустимый диапазон напряжения управления: 184–253 В
• Количество нормально открытых (НО) контактов: 5
• Количество нормально закрытых (НЗ) контактов: 1
• Тип подключения: винтовые зажимы
• Максимальное сечение провода: до 50 мм2
• Исполнение: нереверсивное
• Способ монтажа: на DIN-рейку или монтажную плату
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не герметичен
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, умеренно влажный климат
• Гарантийный срок: 84 месяца
• Соответствие стандартам: ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009)

Совместимость и монтаж

Контактор для конденсатора КМЭК 50 кВар 230 В 2NO+1NC монтируется на стандартную DIN-рейку типа TS35. Для подключения силовой цепи используйте медные жилы сечением до 50 мм2 - зажимы обеспечивают плотный контакт даже при многожильных проводах. Управляющая катушка требует точного соблюдения напряжения 230 В +-10%. Прямой монтаж на стену возможен через отверстия для крепления, указанные в техническом чертеже. Балластные сопротивления уже установлены внутри корпуса - внешние индуктивные элементы не нужны и запрещены к применению.

Безопасность и стандарты

Контактор для конденсатора КМЭК 50 кВар 230 В 2NO+1NC сертифицирован по ГОСТ Р 50030.4.1-2012, что гарантирует соответствие требованиям безопасности при работе с активным потреблением реактивной мощности. Конструкция предотвращает случайное замыкание между фазами благодаря изоляционному расстоянию между контактами. IP20 обеспечивает базовую защиту от прикосновений, но устройство нельзя устанавливать во влажных помещениях или там, где есть риск попадания воды, пыли или масла.

Преимущества

• Высокая механическая и электрическая износостойкость - специально адаптирована для тысяч циклов включения конденсаторов
• Встроенные балластные сопротивления снижают ударные токи при включении, продлевают жизнь контактам
• Широкий допуск по управлению (184–253 В) позволяет работать при колебаниях сети без ложных срабатываний
• Пятиконтактная система даёт гибкость в организации сигнализации и контрольных цепей
• Долгий срок службы (до 7 лет) и длительная гарантия (84 месяца) снижают затраты на обслуживание

Ограничения применения

• Не для коммутации двигателей, нагревательных элементов или любых других типов нагрузок кроме конденсаторов
• Запрещено использование с внешними дросселями или индуктивностями - они нарушают режим работы и вызывают перегрев
• Не рекомендовано для установки вне помещений или в местах с уровнем пыли выше класса IP20
• Не поддерживает реверсирование - невозможно изменить направление потока реактивной мощности
• Пиковое напряжение в цепи конденсатора не должно превышать 1,1×Uном; при превышении требуется дополнительная защита

Примеры использования

• Автоматические системы компенсации реактивной мощности на заводе с большим числом асинхронных двигателей
• Щитовые комнаты в торгово-логистических комплексах для повышения коэффициента cosφ
• Объекты ЖКХ с большими группами люминесцентного и светодиодного освещения
• Цеха с частотными преобразователями, где требуется быстрая регулировка реактивной составляющей

Практические советы

• Проверьте перед монтажом наличие балластных сопротивлений - они обязательны и находятся внутри контактора. Ни в коем случае не удаляйте их.
• При сборке шкафа оставьте минимум 5 см свободного пространства вокруг контактора для теплоотвода - особенно важно при постоянной работе на максимальной нагрузке.
• Подключение управляющего напряжения выполняйте отдельным кабелем, желательно экранированным, чтобы избежать помех от силовых цепей.
• Для диагностики состояния контакта проверяйте температуру корпуса после нескольких часов работы - перегрев говорит о плохом контакте или старении детали.
• При замене аналога всегда берите именно модель КМЭК 50 кВар 230 В 2NO+1NC от EKF - другие контакторы не имеют оптимизированной конструкции для конденсаторов и служат меньше.
