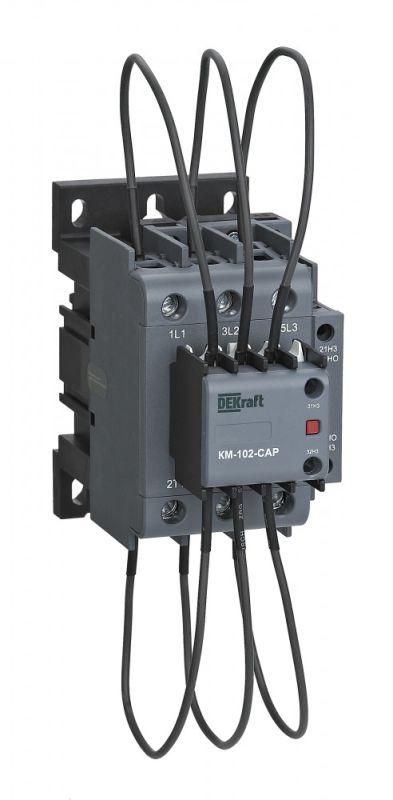

Контактор конденсаторный КМ-102-CAP 50кВАр 220/230В AC6b 1НО+2НЗ DEKraft 22457DEK APC

Контактор конденсаторный 50 кВАр, 220/230В, AC6b, 1НО+2НЗ серии КМ-102-CAP от DEKraft - специализированное устройство для коммутации батарей конденсаторов в системах компенсации реактивной мощности. Артикул 22457dek рассчитан на длительную работу в условиях частых включений, характерных для автоматических КРМ.

Назначение и область применения

Контактор конденсаторный серии КМ-102-CAP используется исключительно для включения и отключения емкостных нагрузок - батарей конденсаторов в установках компенсации реактивной мощности (КРМ). Подходит для централизованной компенсации на предприятиях, в жилых комплексах, торговых центрах и других объектах с высокой индуктивной нагрузкой. Применяется в шкафах КРМ, где требуется надежная и долговечная коммутация при частых циклах включения-выключения.

Технические характеристики

• Номинальная реактивная мощность: 50 кВАр
• Номинальный ток: 72 А
• Напряжение управления: 220–230 В переменного тока
• Число силовых полюсов: 3 (трёхполюсный)
• Дополнительные контакты: 1 нормально открытый (НО) + 2 нормально закрытых (НЗ)
• Род тока: переменный (AC)
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от воды и пыли
• Способ монтажа: крепление на DIN-рейку (стандарт 35 мм)
• Гарантийный срок: 3 года

Совместимость и монтаж

Контактор конденсаторный 50 кВАр, 220/230В, AC6b, 1НО+2НЗ серии КМ-102-CAP совместим со всеми типовыми DIN-рейками шириной 35 мм. Установка выполняется стандартным фиксирующим механизмом - зажимом на задней стенке устройства. Для подключения силовой цепи используются винтовые клеммы, рассчитанные на провода до 25 мм2. Управляющая катушка подключается к сети 220–230 В через внешний контроллер (например, регулятор КРМ). Дополнительные контакты (1НО+2НЗ) позволяют передавать сигналы состояния в системы автоматизации или индикации.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-1 для контакторов, применяемых в цепях конденсаторов. Конструкция обеспечивает устойчивость к импульсным токам при включении, что снижает риск сваривания контактов. Сертификаты соответствия указаны в документации производителя DEKraft. Не предназначен для работы в взрывоопасных средах или при наличии агрессивных газов.

Преимущества

• Специально оптимизирован для коммутации конденсаторов - повышенная износостойкость контактов против ударных токов при включении
• Высокий ресурс переключений благодаря усиленному контактному узлу
• Встроенные вспомогательные контакты (1НО+2НЗ) упрощают интеграцию в системы контроля и сигнализации
• Стандартный монтаж на DIN-рейку позволяет легко заменить устройство в уже смонтированном щите
• Долгий гарантийный срок - 36 месяцев - указывает на уверенность производителя в надёжности

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц
• Защита IP20 не допускает использование во влажных помещениях, на улице или в пыльных средах без дополнительной защиты корпуса
• Не рекомендован для коммутации активных нагрузок (нагреватели, лампы) - не оптимизирован для них
• Максимальная мощность - 50 кВАр; превышение может вызвать перегрев и выход из строя
• Требуется соблюдение правильной последовательности подключения: управление - только после проверки целостности силовой цепи

Примеры использования

• Автоматический шкаф КРМ на 400 В в производственном цехе с двигателями
• Щит компенсации в торговом центре для повышения cosφ до 0.95
• Подключение конденсаторной группы к трансформатору 630 кВА
• Локальная система компенсации у большого насосного оборудования

Практические советы

• При проектировании КРМ учтите, что максимальный ток через контактор - 72 А. Выбирайте кабель с запасом по сечению (минимум 16 мм2 медный)
• Обязательно используйте предохранители или автоматы защиты на входе каждой секции конденсаторов - даже при исправном контакторе
• Проверьте соответствие напряжения управления (220–230 В) с источником питания контроллера - неверное напряжение приведёт к отказу катушки
• Для диагностики состояния используйте вспомогательные контакты: НО можно подключить к индикатору включения, НЗ - к аварийному сигналу при отключении
• Не устанавливайте рядом с нагревательными элементами - температурный режим выше +40 C снижает ресурс контакта
