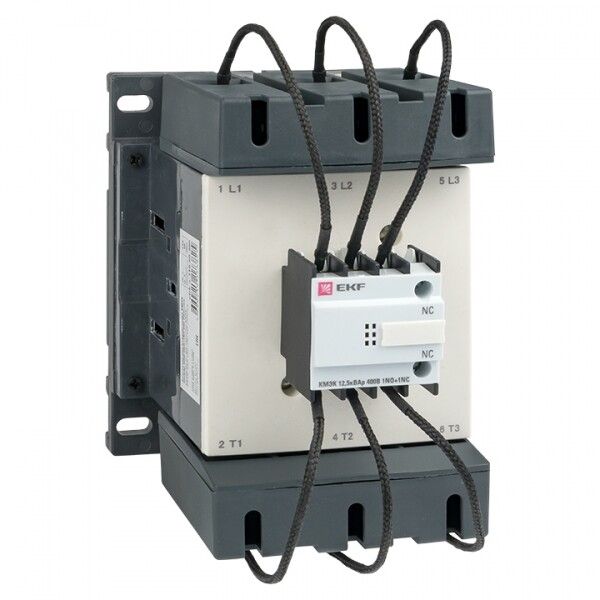

Контактор для конденсатора КМЭК 50квар 400В 2NО+1NC EKF PROxima | ctrk-s-110-50-400

Контактор для конденсатора КМЭК 50 кВар 400 В 2 нормально-открытых + 1 нормально-закрытый от EKF серии PROxima предназначен для надёжного включения и отключения конденсаторных батарей в системах компенсации реактивной мощности. Устройство совмещает высокую коммутационную износостойкость с простотой монтажа на DIN-рейку.

Назначение и область применения

Контактор для конденсатора КМЭК 50 кВар 400 В 2 нормально-открытых + 1 нормально-закрытый используется исключительно для переключения ёмкостных нагрузок — то есть конденсаторных батарей в установках компенсации реактивной мощности (КРМ). Он не предназначен для управления двигателями, нагревательными элементами или другими типами нагрузок. Применяется в промышленных распределительных щитах, на предприятиях с большим количеством индуктивных потребителей: металлургических заводах, цехах с сварочным оборудованием, насосных станциях, конвейерных линиях.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение катушки управления: 400 В
• Допустимый диапазон напряжения управления: 320–440 В
• Номинальный ток: 72,3 А
• Номинальная реактивная мощность: 50 кВАр
• Количество контактов: 5 нормально-открытых (НО), 1 нормально-закрытый (НЗ)
• Исполнение: нереверсивное
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: до 50 мм²
• Степень защиты: IP20 — защищён от доступа пальцев и крупных предметов, но не от пыли и воды
• Климатическое исполнение: УХЛ3 — работает при температуре от −40 °C до +40 °C, умеренно влажный климат
• Гарантийный срок: 84 месяца (7 лет)
• Соответствие стандартам: ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009)

Совместимость и монтаж

Контактор для конденсатора КМЭК 50 кВар 400 В 2 нормально-открытых + 1 нормально-закрытый монтируется на стандартную DIN-рейку типа TS35. Подключение силовых проводов осуществляется через винтовые зажимы — допускается использование кабелей сечением до 50 мм². Для подачи сигнала управления требуется источник переменного тока 400 В ±10%. Контакты НО используются для замыкания цепи конденсаторов, контакт НЗ может применяться для индикации состояния или блокировки других устройств. Комплектация включает встроенные балластные сопротивления — внешние индуктивные сопротивления подключать запрещено.

Безопасность и стандарты

Контактор для конденсатора КМЭК 50 кВар 400 В 2 нормально-открытых + 1 нормально-закрытый сертифицирован по ГОСТ Р 50030.4.1-2012, что гарантирует соответствие требованиям безопасности при работе с высокими токами и частыми коммутациями. Степень защиты IP20 позволяет использовать устройство только внутри закрытых щитов. Отсутствие герметизации делает его непригодным для установки во влажных, пыльных или открытых помещениях.

Преимущества

• Высокая долговечность при частых включениях — специально адаптирован для работы с конденсаторами, которые вызывают импульсные токи
• Встроенная система гашения дуги и балластные сопротивления снижают риск повреждения контактов
• Широкий диапазон напряжения управления (320–440 В) обеспечивает стабильную работу даже при колебаниях сети
• Долгий гарантийный срок — 7 лет — подтверждает надёжность конструкции
• Простота монтажа на DIN-рейку и совместимость с большинством стандартных щитов

Ограничения применения

• Не применяется для постоянных нагрузок выше 50 кВАр — превышение может привести к перегреву и выходу из строя
• Запрещена работа при напряжении управления ниже 320 В или выше 440 В — возможны отказы включения или срабатывания
• Не предназначен для реверсивных схем — нельзя использовать для переключения направления тока
• IP20 не обеспечивает защиту от пыли и влаги — требует установки только в закрытых щитах
• Не совместим с конденсаторами, требующими предварительного разрядного сопротивления вне контактора — все необходимые элементы уже встроены

Примеры использования

• Автоматическая система компенсации реактивной мощности на производстве с группой сварочных аппаратов
• Щит автоматического регулирования cosφ в цехе с многочисленными асинхронными двигателями
• Распределительный пункт ЖКХ с конденсаторной батареей для снижения потерь в ЛЭП
• Объекты с высокой долей индуктивной нагрузки: лифтовые системы, компрессорные станции, насосные станции

Практические советы

• Проверьте напряжение на катушке перед первым включением — оно должно находиться в диапазоне 320–440 В, иначе контактор не будет работать
• При монтаже используйте клеммы с правильным моментом затяжки — переусиливать винты нельзя, чтобы не повредить медные контакты
• Не устанавливайте рядом с источниками тепла — максимальная рабочая температура окружения +40 °C; перегрев сокращает срок службы
• Для контроля состояния используйте контакт НЗ — он замыкается при отключении, что удобно для индикации “выключен”
• При замене старого контактора — проверьте, что новый имеет ту же номинальную мощность (50 кВАр) и тот же класс коммутации — не заменяйте на обычный контактор!
