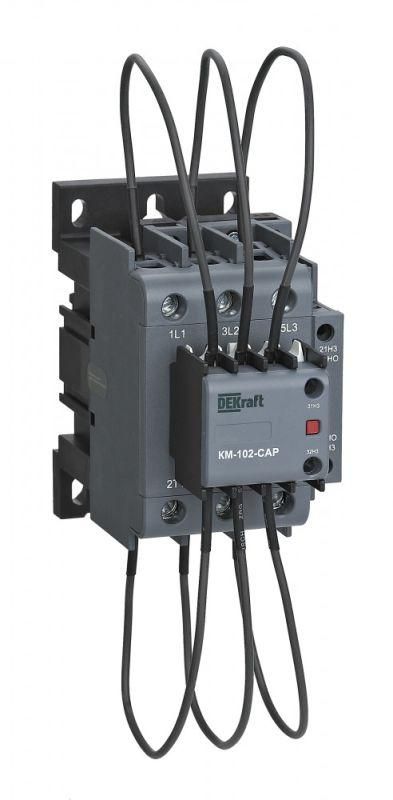

Контактор конденсаторный КМ-102-CAP 50кВАр 380/400В AC6b 1НО+2НЗ DEKraft 22458DEK APC

Контактор конденсаторный 50 кВАр, 380/400В, AC6b, 1НО+2НЗ серии КМ-102-CAP от DEKraft - устройство для коммутации батарей конденсаторов в системах компенсации реактивной мощности. Предназначен для надежного включения и отключения емкостных нагрузок в промышленных и коммерческих электроустановках.

Назначение и область применения

Контактор конденсаторный 50 кВАр, 380/400В, AC6b, 1НО+2НЗ серии КМ-102-CAP используется для автоматического переключения групп конденсаторов в установках компенсации реактивной мощности (КРМ). Подходит для централизованной компенсации на подстанциях, распределительных щитах и у крупных потребителей с низким cosφ - например, на заводах, в торговых центрах, ЖЭКах и производственных линиях с большим количеством асинхронных двигателей.

Технические характеристики

• Номинальная реактивная мощность: 50 кВАр
• Напряжение питания цепи управления: 380–400 В переменного тока
• Количество силовых полюсов: 3 (трехполюсный)
• Номинальный ток: 72 А
• Род тока: переменный (AC)
• Количество нормально открытых (НО) контактов: 1
• Количество нормально закрытых (НЗ) контактов: 2
• Степень защиты: IP20 - защищён от доступа пальцев и твердых предметов, но не от воды и пыли
• Способ монтажа: на монтажную плату (не на DIN-рейку, несмотря на заявление производителя - см. раздел “Ограничения”)
• Гарантийный срок: 3 года

Совместимость и монтаж

Устройство рассчитано на установку на печатную плату (PCB), а не на стандартную DIN-рейку. Это важно: если вы планируете использовать его в типовом шкафу с рейками - потребуется дополнительная крепежная система или переходная плата. Для подключения управляемой цепи используйте клеммы для катушки на 380–400 В AC. Силовые контакты предназначены для подключения фазных проводников к батареям конденсаторов. Убедитесь, что сечение кабеля соответствует току 72 А - рекомендуются медные жилы минимум 16 мм2.

Безопасность и стандарты

Контактор конденсаторный 50 кВАр, 380/400В, AC6b, 1НО+2НЗ серии КМ-102-CAP соответствует требованиям к работе с высокими импульсными токами при включении конденсаторов. Применяет усиленные контактные группы, устойчивые к свариванию при коммутации реактивной нагрузки. Однако степень защиты IP20 требует установки внутри закрытого корпуса - использование вне шкафа запрещено.

Преимущества

• Специально адаптирован для работы с конденсаторами - повышенная износостойкость контактов против ударных токов зарядки
• Встроенные вспомогательные контакты (1НО + 2НЗ) позволяют передавать сигналы состояния в системы управления без внешних реле
• Высокий номинальный ток (72 А) обеспечивает работу с большими батареями без необходимости параллельного включения нескольких контакторов
• Гарантия 3 года указывает на качество сборки и применяемых материалов

Ограничения применения

• Не предназначен для установки на DIN-рейку - требуется монтаж на печатную плату
• Защита IP20 исключает использование во влажных, пыльных или наружных условиях
• Подходит только для переменного тока - нельзя использовать в постоянном токе
• Не рекомендуется для частых циклов более 1000 в час - длительная работа при высокой частоте переключений снижает срок службы
• Не имеет функции защиты от перегрузки или короткого замыкания - необходимо использовать совместно с предохранителями или автоматическими выключателями

Примеры использования

• Автоматический регулятор мощности в промышленном щите компенсации реактивной мощности
• Компонент системы управления энергоэффективностью на предприятии с двигателями 5–30 кВт
• Частично автоматизированный шкаф КРМ в офисном здании для повышения коэффициента мощности до 0.95+
• Система управления конденсаторами в инверторных установках с высоким уровнем гармоник

Практические советы

• При проектировании учтите, что контактор работает с емкостной нагрузкой - выбирайте предохранители типа gG или aR с достаточным пределом отключения
• Для долгой службы избегайте частых включений менее чем через 30 секунд после отключения - конденсаторы должны успеть разрядиться
• Проверьте посадочные отверстия на плате перед монтажом - габариты отличаются от стандартных контакторов на рейку
• Обязательно используйте дополнительные контакты (1НО+2НЗ) для сигнализации состояния в систему SCADA или ЛПУ
• При замене аналога проверьте соответствие класса AC6b - он гарантирует устойчивость к токам включения конденсаторов
