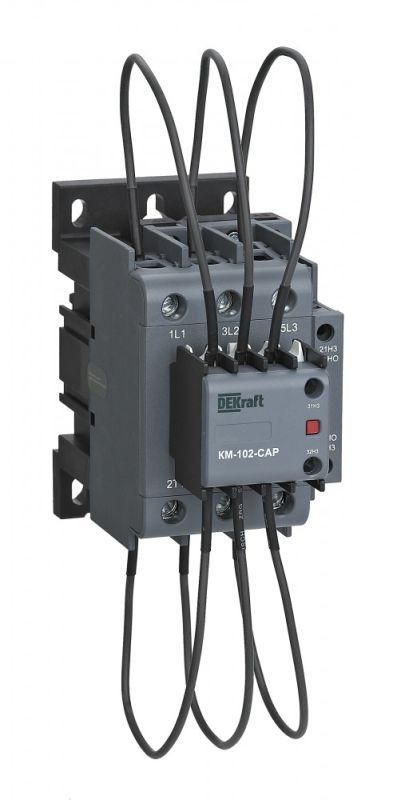

Контактор конденсаторный КМ-102-CAP 50кВАр 380/400В AC6b 2НО+1НЗ DEKraft 22463DEK APC

Контактор конденсаторный 50 кВАр, 380/400В, AC6b, 2НО1НЗ серии КМ-102-CAP от DEKraft - специализированное устройство для коммутации батарей конденсаторов в системах компенсации реактивной мощности. Артикул 22463dek рассчитан на частые включения-выключения, что делает его надёжным решением для автоматических щитов КРМ.

Назначение и область применения

Контактор конденсаторный 50 кВАр, 380/400В, AC6b, 2НО1НЗ серии КМ-102-CAP используется исключительно для включения и отключения конденсаторных батарей в системах компенсации реактивной мощности (КРМ). Он применяется в промышленных и коммерческих объектах - на подстанциях, в распределительных щитах, у крупных потребителей с низким cosφ. Устройство обеспечивает долгую работу при высоких импульсных токах, характерных для зарядки-разрядки конденсаторов.

Технические характеристики

• Номинальная реактивная мощность: 50 кВАр
• Напряжение питания цепи управления: 380–400 В переменного тока
• Номинальный ток: 72 А
• Число полюсов: 3 (трёхфазный)
• Количество главных контактов: 4 (2 пары нормально открытых)
• Вспомогательные контакты: 2 нормально открытых (НО) + 1 нормально закрытый (НЗ)
• Род тока: переменный (AC)
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и воды
• Способ монтажа: крепление на DIN-рейку (35 мм)
• Гарантийный срок: 3 года

Совместимость и монтаж

Контактор конденсаторный 50 кВАр, 380/400В, 2НО1НЗ серии КМ-102-CAP совместим со всеми стандартными DIN-рейками шириной 35 мм. Для подключения используйте провода сечением до 16 мм2. Подключение управляющей катушки - к фазному и нулевому проводу сети 380/400 В. Главные контакты подключаются последовательно с конденсаторной батареей. Вспомогательные контакты (2НО+1НЗ) позволяют передавать сигналы в системы управления, например, в контроллеры КРМ или сигнализацию состояния.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-1 для контакторов, применяемых в цепях конденсаторов. Серия КМ-102-CAP прошла испытания на выдерживание импульсных токов, типичных для конденсаторных нагрузок. Однако из-за степени защиты IP20 не рекомендуется использовать в условиях повышенной запылённости, сырости или на открытом воздухе.

Преимущества

• Специально оптимизирован для работы с конденсаторами - усиленные контакты противостоят эрозии при больших пиковых токах
• Высокий ресурс коммутации благодаря материалам контактной группы
• Встроенные вспомогательные контакты (2НО+1НЗ) упрощают интеграцию в системы автоматизации
• Стандартный монтаж на DIN-рейку - быстрая установка в шкафах КРМ
• Долгий гарантийный срок - 36 месяцев

Ограничения применения

• Не предназначен для постоянной работы под нагрузкой выше 50 кВАр - превышение вызывает перегрев и выход из строя
• IP20 не позволяет использовать в помещениях с высокой влажностью, пылью или на улице
• Не работает с постоянным током - только переменный 380/400 В
• Не подходит для коммутации активных нагрузок (нагреватели, двигатели) - риск сваривания контактов

Примеры использования

• Автоматический щит компенсации реактивной мощности на заводе с большим количеством асинхронных двигателей
• Щит КРМ в торговом центре для повышения коэффициента мощности до требуемых значений энергосбыта
• Локальная система компенсации у трансформаторной подстанции с емкостной нагрузкой

Практические советы

• Обязательно проверьте соответствие напряжения управления (380/400 В) - неверное питание приведёт к отказу катушки
• При монтаже соблюдайте минимальные зазоры между контактами и другими элементами - из-за высоких токов возможны пробои
• Подключите предохранители на входе каждой конденсаторной батареи - это продлит жизнь контактору
• Избегайте установки рядом с источниками тепла - температура окружающей среды должна оставаться в пределах –25…+40 C
• При использовании нескольких таких контакторов в одном щите - учтите суммарную тепловую нагрузку и обеспечьте вентиляцию
