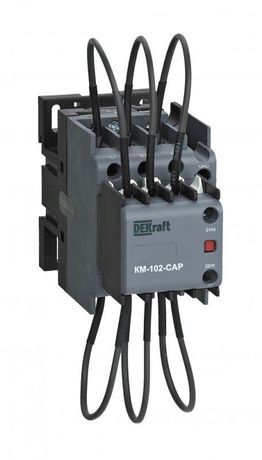

Контактор конденсаторный КМ-102-CAP 30кВАр 380/400В AC6b 2НО+1НЗ DEKraft 22453DEK APC

Контактор конденсаторный 30кВАр, 380/400В, AC6b, 2НО1НЗ серии КМ-102-CAP от DEKraft - устройство для коммутации батарей конденсаторов в системах компенсации реактивной мощности. Артикул 22453dek рассчитан на работу в промышленных щитах с частыми включениями, обеспечивая надежное управление емкостными нагрузками.

Назначение и область применения

Контактор конденсаторный 30кВАр, 380/400В, AC6b, 2НО1НЗ серии КМ-102-CAP используется исключительно для включения и отключения батарей конденсаторов в установках компенсации реактивной мощности (КРМ). Подходит для централизованной компенсации на предприятиях, в распределительных щитах и у крупных потребителей с низким cosφ. Применяется там, где требуется частая коммутация - например, при автоматическом регулировании мощности по сигналам контроллеров.

Технические характеристики

• Номинальная реактивная мощность: 30 кВАр - максимальная нагрузка, которую можно безопасно коммутировать;
• Номинальный ток: 43 А - рабочий ток через силовые контакты;
• Напряжение управления: 380–400 В переменного тока - питание катушки контактора;
• Число силовых полюсов: 3 - три фазы, подходят для трехфазных сетей;
• Дополнительные контакты: 2 нормально открытых (НО) + 1 нормально закрытый (НЗ) - используются для сигнализации состояния или синхронизации с другими устройствами;
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги - требует установки внутри закрытого шкафа;
• Способ монтажа: на монтажную плату - совместим со стандартной DIN-рейкой шириной 35 мм;
• Гарантийный срок: 36 месяцев - подтверждает долговечность конструкции.

Совместимость и монтаж

Контактор конденсаторный 30кВАр, 380/400В, 2НО1НЗ серии КМ-102-CAP устанавливается на DIN-рейку в распределительном щите. Для подключения силовых проводов используйте кабели сечением не менее 10 мм2 (для медного провода). Управляющее напряжение подводится к клеммам A1/A2 - соблюдайте полярность, хотя переменный ток не требует строгой ориентации. Дополнительные контакты (2НО+1НЗ) позволяют передавать сигнал о состоянии контактора в PLC или индикаторы. Монтаж на монтажную плату предполагает жесткую фиксацию - не допускаются вибрации или механические удары.

Безопасность и стандарты

Устройство соответствует требованиям к контактным аппаратам для работы с емкостными нагрузками (класс AC6b). Это значит, что контакты усилены против сваривания при высоких импульсных токах при включении конденсаторов. Серия КМ-102-CAP прошла испытания на износостойкость при многократных циклах включения - до 1 млн операций. Однако IP20 не позволяет использовать его вне герметичных корпусов - риск поражения током и повреждения от пыли недопустим.

Преимущества

• Специально адаптирован под коммутацию конденсаторов - контакты выдерживают высокие пусковые токи без сваривания;
• Высокая механическая износостойкость - рассчитан на длительную службу в условиях частых включений;
• Наличие двух НО и одного НЗ контактов - удобно для создания системы контроля и аварийной блокировки;
• Стандартный монтаж на DIN-рейку - легко интегрируется в существующие щиты без доработок;
• Долгий гарантийный срок - 3 года - говорит о качестве материалов и сборки.

Ограничения применения

• Не применяется для постоянных нагрузок выше 30 кВАр - превышение вызывает перегрев и выход из строя;
• Не предназначен для работы в условиях повышенной влажности, запыления или температур ниже –25C - IP20 не обеспечивает внешнюю защиту;
• Не подходит для управления двигателями, нагревательными элементами или освещением - только для конденсаторных батарей;
• Требуется использование с предохранителем или автоматическим выключателем - сам контактор не имеет функции защиты от перегрузки или КЗ.

Примеры использования

• Автоматический компенсатор реактивной мощности в цехе с большим количеством асинхронных двигателей;
• Щит компенсации на входе в производственный участок с низким cosφ;
• Система управления энергоэффективностью в ЖКХ или торговых центрах;
• Подключение к контроллеру типа “Энергомера” или “SINAMICS” для динамической компенсации.

Практические советы

• Выбирайте контактор с запасом по мощности - если ваша батарея 25 кВАр, лучше взять 30 кВАр, чтобы продлить срок службы;
• Обязательно проверьте соответствие напряжения управления (380–400 В) - неверное питание катушки приведёт к отказу;
• При использовании нескольких контакторов в одном щите - учтите тепловыделение; не располагайте их слишком плотно;
• Для диагностики используйте дополнительные контакты: НО - показывают включенное состояние, НЗ - сигнализируют об отключении;
• Проверяйте затяжку клемм после первых 10–20 включений - при больших токах возможна усадка проводов.
