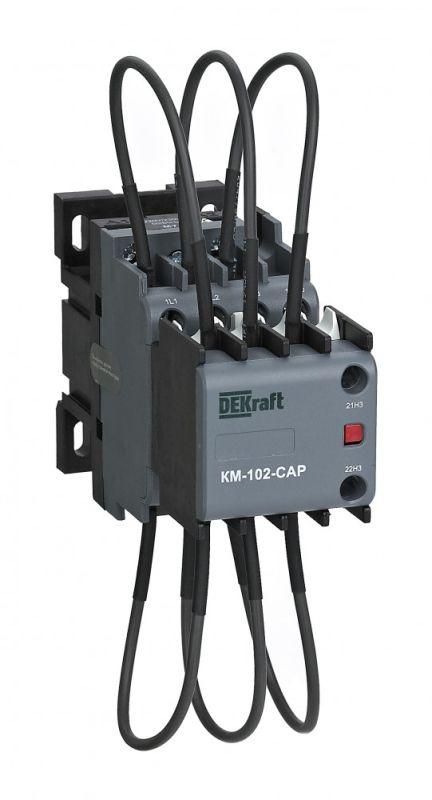

Контактор конденсаторный КМ-102-CAP 20кВАр 220/230В AC6b 1НО+1НЗ DEKraft 22422DEK APC

Контактор конденсаторный 20кВАр, 220/230В, AC6b, 1НО1НЗ серии КМ-102-CAP от DEKraft - специализированное устройство для коммутации батарей конденсаторов в системах компенсации реактивной мощности. Артикул 22422dek рассчитан на работу в промышленных и коммерческих щитах с частыми включениями, обеспечивая надежное управление емкостными нагрузками.

Назначение и область применения

Контактор конденсаторный 20кВАр, 220/230В, AC6b, 1НО1НЗ серии КМ-102-CAP используется исключительно для включения и отключения батарей конденсаторов в установках компенсации реактивной мощности (КРМ). Подходит для централизованной компенсации на предприятиях, в торговых центрах, производственных линиях и у крупных потребителей с низким cosφ. Применяется в автоматических системах регулирования, где требуется частая коммутация (до нескольких десятков раз в час).

Технические характеристики

• Номинальная реактивная мощность: 20 кВАр - максимальная мощность конденсаторной группы, которую можно безопасно коммутировать
• Напряжение управления: 220–230 В переменного тока - совместим с типичным сетевым напряжением в РФ и странах СНГ
• Номинальный ток: 29 А - предельный рабочий ток через силовые контакты
• Число силовых полюсов: 3 - позволяет коммутировать трехфазные конденсаторные банки
• Дополнительные контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - для сигнализации состояния или синхронизации с другими устройствами
• Степень защиты: IP20 - защищает от доступа пальцев и твердых предметов >12,5 мм; не защищен от воды и пыли
• Способ монтажа: на DIN-рейку - стандартный способ фиксации в распределительных щитах
• Гарантийный срок: 36 месяцев - подтверждает долговечность конструкции при соблюдении условий эксплуатации

Совместимость и монтаж

Контактор конденсаторный 20кВАр, 220/230В, 1НО1НЗ серии КМ-102-CAP монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения силовых проводов используются зажимы, рассчитанные на сечение до 16 мм2. Управляющая катушка подключается к сети 220–230 В AC - важно не путать с постоянным током. Дополнительные контакты 1НО+1НЗ позволяют передавать сигнал в контроллер или индикационное устройство. Монтаж требует свободного пространства вокруг устройства для теплоотвода - не рекомендуется плотная упаковка в щите.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-1 и IEC 60831-1 для контакторов, применяемых в цепях конденсаторов. Серия КМ-102-CAP имеет повышенную износостойкость контактов, что необходимо для работы с высокими импульсными токами при включении конденсаторов. Гарантия покрывает отказы по причине заводского брака, но не распространяется на повреждения вследствие превышения номинальной мощности или некорректного подключения.

Преимущества

• Специально оптимизированные контакты - выдерживают многократные включения при высоких пусковых токах конденсаторов
• Наличие двух типов вспомогательных контактов - упрощает интеграцию в системы автоматического управления
• Высокая механическая износостойкость - рассчитан на более чем 1 млн операций
• Простой монтаж на DIN-рейку - совместим со всеми распространенными щитами
• Поддержка напряжения 220–230 В - не требует внешних преобразователей

Ограничения применения

• Не применяется для коммутации активных нагрузок (нагреватели, двигатели) - контактная группа не рассчитана на такие режимы
• IP20 не обеспечивает защиту от влаги - запрещено использование во влажных помещениях, на улице или в неотапливаемых шкафах
• Не подходит для частот выше 50/60 Гц - работает только в сетях с номинальной частотой 50 Гц
• Максимальная мощность - 20 кВАр; превышение вызывает перегрев и выход из строя
• Не предназначен для работы при температуре ниже –25 C или выше +60 C

Примеры использования

• Автоматический компенсатор реактивной мощности в цехе с большим количеством асинхронных двигателей
• Щит компенсации на входе в торговую точку с кондиционерами и освещением
• Локальный модуль КРМ у трансформаторной подстанции с низким коэффициентом мощности
• Система управления энергоэффективностью в производстве с периодическими технологическими циклами

Практические советы

• Обязательно проверьте номинальную мощность вашей конденсаторной батареи - она не должна превышать 20 кВАр
• При использовании нескольких таких контакторов в одном щите - обеспечьте достаточное расстояние между ними для отвода тепла
• Для продления срока службы используйте RC-цепочки (гашение переходных процессов) при работе с большими емкостями
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых включениях (>10 раз/час)
• Не подключайте питание управления к источникам с высоким уровнем помех - это может вызвать ложные срабатывания
• Артикул 22422dek - единственный вариант в серии КМ-102-CAP с такими параметрами; аналоги других брендов могут отличаться по габаритам и контактам
