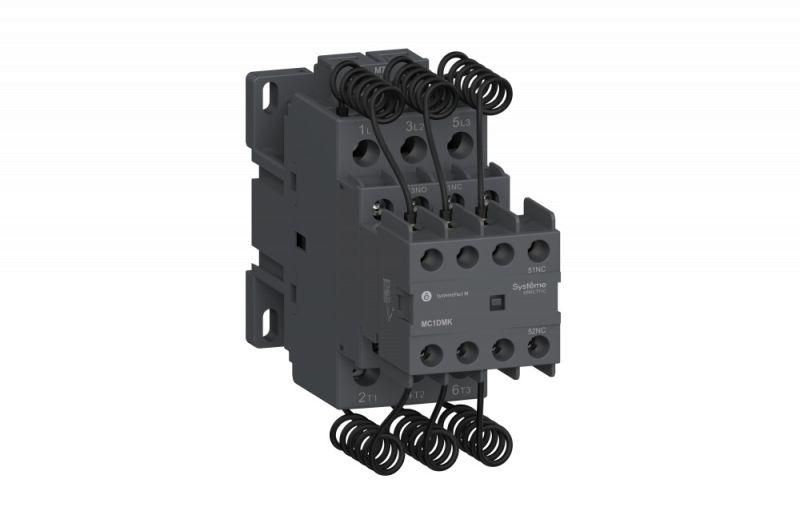

КОНТАКТОР MC1D ДЛЯ КОНДЕНСАТОРНЫХ БАТАРЕЙ 20 КВАР 1НО/2НЗ 220V 50/60ГЦ | MC1DLKM7 SE APC

Контактор MC1D для конденсаторных батарей 20 кВАр - устройство для надёжной коммутации трёхфазных конденсаторных установок в системах компенсации реактивной мощности. Произведённый компанией Systeme Electric, артикул mc1dlkm7, рассчитан на работу в сетях переменного тока 50/60 Гц с управлением от 220 В.

Назначение и область применения

Контактор MC1D для конденсаторных батарей предназначен исключительно для включения и выключения трёхфазных конденсаторных батарей в системах автоматической компенсации реактивной мощности. Он используется там, где требуется частая коммутация - например, на промышленных объектах, в распределительных пунктах, на предприятиях с колеблющейся нагрузкой: металлургии, химии, машиностроении, на конвейерах и насосных станциях.

Технические характеристики

• Номинальная реактивная мощность: 20 кВАр - способен управлять батареями этой ёмкости без перегрева и износа;
• Номинальный ток: 28 А - максимальный допустимый ток через главные контакты;
• Напряжение катушки управления: 220 В переменного тока - совместим с большинством стандартных систем управления;
• Частота: 50/60 Гц - работает в любых европейских и мировых сетях;
• Количество контактов: 1 нормально открытый (НО) + 2 нормально закрытых (НЗ) - позволяет реализовать сложную логику управления и сигнализацию;
• Тип тока: переменный (AC) - оптимизирован для работы именно с конденсаторными нагрузками;
• Категория применения: AC-6b - специальная классификация для коммутации конденсаторов, учитывающая высокий импульсный ток при включении;
• Степень защиты: IP20 - защищает от доступа пальцев и крупных частиц, но не герметичен; требует установки внутри шкафа;
• Способ подключения: винтовые зажимы - надёжное механическое соединение проводов;
• Способ монтажа: DIN-рейка или монтажная плата - универсальное крепление для шкафов и панелей;
• Гарантийный срок: 24 месяца - подтверждает долговечность конструкции.

Совместимость и монтаж

Контактор MC1D для конденсаторных батарей легко монтируется на стандартную DIN-рейку типа TS35. Для фиксации на монтажной плате используются четыре винтовых отверстия. Подключение силовых проводов выполняется через винтовые клеммы - рекомендуется использовать жилы с площадью сечения до 16 мм2. Управление осуществляется через катушку 220 В - достаточно подвести сигнал от регулятора мощности или контроллера. Блок контактных модулей (1НО+2НЗ) можно использовать для передачи состояния в PLC или для индикации.

Безопасность и стандарты

Контактор соответствует категории применения AC-6b - международному стандарту для коммутации конденсаторов, который гарантирует устойчивость к ударным токам при включении. Конструкция содержит гасящие резисторы, снижающие пиковую нагрузку до 60In, что продлевает жизнь контактам. Серия SystemePact прошла испытания на соответствие IEC 60947-4-1. IP20 обеспечивает базовую безопасность, но не заменяет необходимость установки в закрытом электрошкафе.

Преимущества

• Уникальная система гашения токов - резисторы снижают риск сваривания контактов при включении конденсаторов;
• Высокая износостойкость - специально адаптирована под частые операции (до 1 млн циклов);
• Раздельные контакты - позволяют одновременно управлять питанием и давать сигналы о состоянии;
• Поддержка двух типов монтажа - удобно для сборки как новых, так и существующих шкафов;
• Совместимость с популярными регуляторами мощности - легко интегрируется в системы автоматизации.

Ограничения применения

• Не постоянный ток - только переменный ток 50/60 Гц;
• IP20 - нельзя применять во влажных, запылённых или наружных условиях без корпуса;
• Не предназначен для реверсирования - только нереверсивная работа;
• Максимальная мощность - 20 кВАр; для больших батарей нужен более мощный аналог;
• Требуется внешний термозащитный элемент - сам контактор не имеет встроенного теплового реле.

Примеры использования

• Автоматическая система компенсации реактивной мощности на заводе с двигателями большой мощности;
• Шкаф управления конденсаторной установкой в ЖЭКе или ТЭЦ;
• Пульт управления энергоэффективностью в торговом центре;
• Объекты с периодическими скачками нагрузки - например, сварочные участки или прессы.

Практические советы

• Выбирая контактор MC1D для конденсаторных батарей, проверьте суммарную мощность всех секций батареи - она не должна превышать 20 кВАр;
• При использовании нескольких таких контакторов в одной системе - учтите коэффициент одновременности, чтобы не перегрузить источник питания;
• Для увеличения срока службы используйте предохранители типа gG на каждую фазу - они защитят от КЗ;
• Проверяйте затяжку винтовых клемм после первых 1–2 недель эксплуатации - возможна усадка провода;
• Артикул mc1dlkm7 - единственный вариант данной модели с указанным набором контактов; другие варианты серии имеют другую конфигурацию.
