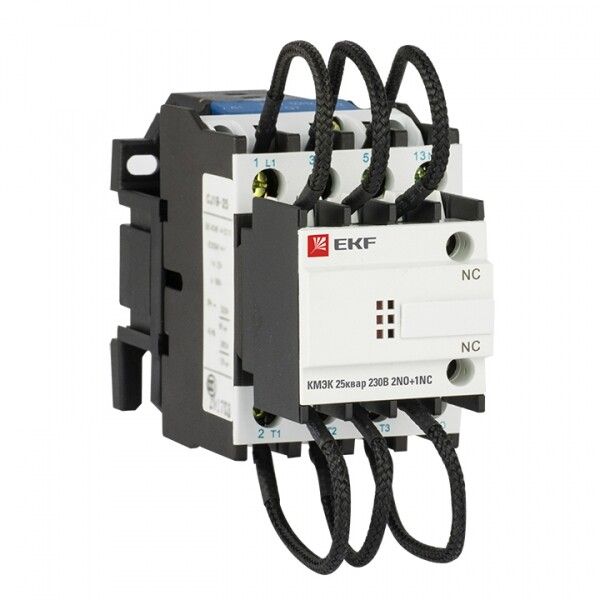

Контактор для конденсатора КМЭК 25квар 230В 2NО+1NC EKF PROxima | ctrk-s-63-25-230

Контактор для конденсатора КМЭК 25 кВар 230 В 2 нормально-открытых + 1 нормально-замкнутый от EKF серии PROxima предназначен для надёжного включения и выключения конденсаторных батарей в системах компенсации реактивной мощности. Этот контактный аппарат сочетает высокую долговечность при частых переключениях и соответствие жестким требованиям промышленного оборудования.

Назначение и область применения

Контактор для конденсатора КМЭК 25 кВар 230 В 2 нормально-открытых + 1 нормально-замкнутый используется исключительно для коммутации конденсаторных батарей в установках компенсации реактивной мощности (КРМ). Он рассчитан на работу в цепях переменного тока с высокими импульсными токами, возникающими при зарядке конденсаторов. Применяется в промышленных щитах, на предприятиях с большим количеством индукционных нагрузок - например, на заводах, в насосных станциях, на участках с массивным оборудованием типа сварочных машин, компрессоров и конвейеров.

Технические характеристики

• Номинальное напряжение катушки управления: 230 В AC
• Номинальный ток: 16,6 А
• Номинальная реактивная мощность: 25 кВАр
• Число полюсов: 3
• Количество нормально открытых (НО) контактов: 5
• Количество нормально замкнутых (НЗ) контактов: 1
• Род тока: переменный (AC)
• Тип присоединения: винтовые зажимы
• Максимальное сечение провода: до 35 мм2
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от воды и пыли
• Климатическое исполнение: УХЛ3 - умеренно холодный и влажный климат, в закрытых помещениях
• Способ монтажа: на DIN-рейку или монтажную плату
• Гарантийный срок: 84 месяца
• Соответствие стандартам: ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009)

Совместимость и монтаж

Контактор для конденсатора КМЭК 25 кВар 230 В 2 нормально-открытых + 1 нормально-замкнутый совместим с любыми устройствами компенсации реактивной мощности, использующими стандартные конденсаторные батареи до 25 кВАр. Монтируется на DIN-рейку шириной 35 мм. Для подключения входящих и выходящих силовых кабелей используются винтовые зажимы - допускается использование медных проводов сечением до 35 мм2. Подключение управляющей катушки осуществляется через два вывода, помеченных A1/A2. Обязательно соблюдайте полярность при подаче напряжения 230 В AC.

Безопасность и стандарты

Контактор для конденсатора КМЭК 25 кВар 230 В 2 нормально-открытых + 1 нормально-замкнутый сертифицирован по ГОСТ Р 50030.4.1-2012, что гарантирует соответствие международному стандарту IEC 60947-4-1. Конструкция обеспечивает безопасную коммутацию даже при многократном включении под высоким пиковым током. Благодаря наличию встроенного балластного сопротивления, снижающего ударный ток, риск повреждения контактов минимизирован. Отдельно стоит отметить, что изделие не требует внешних дросселей или фильтров - они уже учтены в проектировании.

Преимущества

• Высокая износостойкость контактов благодаря оптимизации под специфику работы с конденсаторами
• Встроенные балластные сопротивления - не нужны дополнительные элементы
• Поддержка частых операций включения/выключения - идеален для автоматических систем КРМ
• Широкий запас прочности по току: 16,6 А при 25 кВАр позволяет работать с большинством типовых батарей
• Долгий срок службы: 84 месяца гарантии подтверждают надёжность сборки

Ограничения применения

• Не применяется для коммутации активных нагрузок (например, нагревателей, освещения) - только для конденсаторов!
• Не предназначен для реверсивных схем - только нереверсивное управление
• Защита IP20 не допускает применение во влажных, пыльных или наружных условиях
• Максимальный пиковый ток - не выше 20× номинала; превышение вызывает быстрый износ контактов
• Не рекомендовано параллельное подключение нескольких таких контакторов на одну батарею без согласования с проектом

Примеры использования

• Автоматические системы компенсации реактивной мощности на металлургическом предприятии
• Щиты распределения электроэнергии в ЖКХ с многоэтажными домами
• Производственные линии с частотниками и двигателями большой мощности
• Объекты с преобладанием емкостной составляющей нагрузки - например, офисные центры с большим числом ИБП

Практические советы

• Выбирая этот контактный аппарат, проверьте, чтобы суммарная мощность всех подключаемых конденсаторов не превышала 25 кВАр - иначе возможен отказ контактов
• При монтаже на DIN-рейку убедитесь, что соседние устройства имеют достаточное тепловое расстояние - особенно при плотной компоновке
• Никогда не удаляйте встроенные балластные сопротивления - они являются частью рабочего алгоритма
• Для контроля состояния контакта используйте тестеры на наличие дугового пробоя - регулярная диагностика продлевает жизнь аппарата
• При работе в сетях с гармоническими искажениями (>5%) дополнительно предусмотрите фильтры - сам контакт не защищен от них
