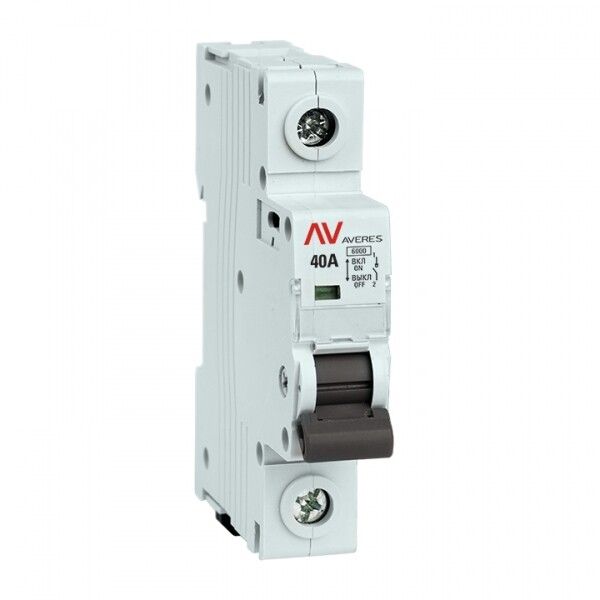

Выключатель нагрузки AVN AVERES 1P 40А 6кА EKF avn-1-40-av

Выключатель нагрузки 1 полюс 40 ампер AVN от EKF (артикул avn-1-40-av) - это механический коммутационный аппарат для безопасного включения и отключения электрических цепей переменного тока. Подходит для управления нагрузками до 40 А на DIN-рейку, особенно там, где нужна надёжная ручная коммутация без автоматической защиты.

Назначение и область применения

Выключатель нагрузки AVN используется для ручного включения и отключения электрических цепей с активной или слабоиндуктивной нагрузкой. Он не предназначен для защиты от коротких замыканий - эту функцию выполняют автоматы или предохранители. Применяется в распределительных щитах для управления оборудованием: насосами, вентиляторами, нагревательными элементами, светильниками и маломощными двигателями, которые уже защищены другим устройством.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений;
• Номинальное напряжение: 230 В AC - рассчитан на работу в однофазных сетях бытовой и промышленной электросети;
• Отключающая способность при КЗ: 6 кА - способен выдерживать кратковременный ток короткого замыкания до 6 тысяч ампер, но не отключает его автоматически;
• Количество полюсов: 1 - управляет одной фазой цепи;
• Способ монтажа: на DIN-рейку шириной 1 модуль (17,5 мм);
• Глубина установки: 50 мм - требует достаточного места внутри шкафа;
• Степень защиты: IP20 - защищён от прикосновения пальцами и крупным инструментом, но не от пыли и влаги - устанавливается только во внутренних помещениях;
• Максимальная мощность лампы: 230 Вт - допустимая нагрузка для осветительных приборов;
• Количество нормально открытых (НО) контактов: 1 - один контакт, размыкающий цепь при отключении;
• Переключающие контакты: отсутствуют - не имеет режимов “вкл./выкл.” с перекидным контактом;
• Управление: ручка - удобный рычаг для ручного включения и отключения.

Совместимость и монтаж

Выключатель нагрузки AVN совместим со всеми стандартными DIN-рейками типа TS35. Установка занимает всего один модуль - компактно помещается даже в плотно заполненных щитках. Для подключения используются зажимы на верхней и нижней части корпуса - провода сечением до 16 мм2. Перед монтажом обязательно отключите питание. После установки проверьте надёжность затяжки клемм - ослабленный контакт вызывает перегрев.

Безопасность и стандарты

Выключатель AVN соответствует требованиям ГОСТ Р 50030.3-2012, что эквивалентно международному стандарту МЭК 60947-3:2008. Это гарантирует соответствие безопасности, долговечности и испытаниям на износ. Сертифицирован для работы в условиях промышленного и жилого электрооборудования.

Преимущества

• Простая и надёжная механическая конструкция - мало подвержен отказам;
• Чёткое положение “ON/OFF” - легко определить состояние цепи визуально;
• Изготовлен из самозатухающего пластика - снижает риск распространения пламени;
• Подходит для частых операций включения/отключения - срок службы более 10 000 циклов;
• Легко интегрируется в существующую систему защиты - работает в паре с автоматическими выключателями.

Ограничения применения

• Не является защитным устройством - не отключает цепь при перегрузке или КЗ; требуется обязательная установка автомата перед ним;
• Не подходит для высоких температур выше +40 C или влажных сред - IP20 исключает использование вне закрытых шкафов;
• Не предназначен для коммутации емкостных нагрузок (например, больших конденсаторов) или сильно индуктивных - такие нагрузки требуют специальных контактов;
• Не рекомендован для частого включения двигателей под нагрузкой - лучше использовать контакторы.

Примеры использования

• Отключение питания насоса в системе водоснабжения;
• Ручное управление тепловыми завесами или обогревателями;
• Коммутация освещения в цеху, когда автомат уже установлен на входе;
• Обесточивание участка сети для обслуживания оборудования;
• Управление вентиляторами в HVAC-системах.

Практические советы

• Выбирайте этот выключатель только тогда, когда вам нужна ручная коммутация, а не автономная защита - для защиты используйте автоматический выключатель;
• Проверяйте посадочный диаметр кабеля - он должен подходить под зажимы (до 16 мм2);
• Не устанавливайте рядом с источниками тепла - перегрев сокращает срок службы;
• При сборке щита соблюдайте порядок: автомат → выключатель нагрузки AVN → оборудование - так обеспечивается безопасность;
• Если требуется частый доступ - выбирайте модели с яркой ручкой для быстрой идентификации состояния.
