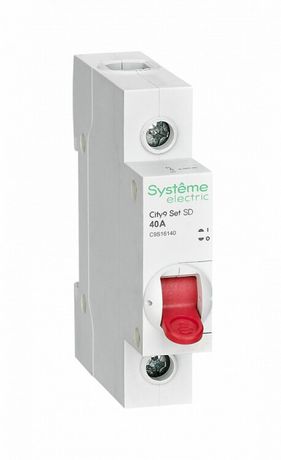

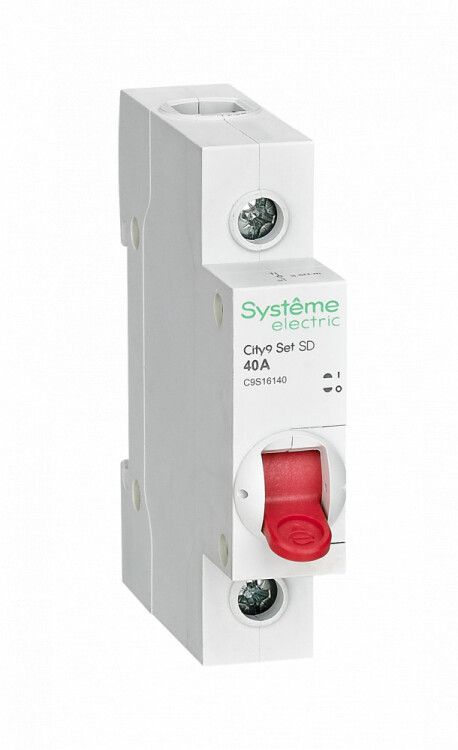

Выключатель нагрузки City9 Set SE 1P 40А 230В Systeme Electric C9S16140

Выключатель нагрузки модульный 1П 40А 230В от бренда Systeme Electric (артикул c9s16140) предназначен для безопасного включения и отключения однополюсных нагрузок в бытовых и промышленных сетях переменного тока 230 В. Он сочетает надёжность двойного разрыва цепи с компактным монтажом на DIN-рейку.

Назначение и область применения

Выключатель нагрузки модульный 1П 40А 230В используется для ручного коммутирования электрических нагрузок, таких как освещение, нагреватели, насосы, вентиляторы и другое оборудование до 40 А. Подходит для установки в распределительных щитах жилых домов, офисов, производственных участках. Применяется там, где требуется физическое отключение цепи без автоматической защиты от перегрузок или коротких замыканий - то есть как разъединитель перед УЗО или автоматическим выключателем.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение: 230 В
• Номинальный ток: 40 А
• Количество полюсов: 1
• Способ монтажа: на DIN-рейку 35 мм
• Количество модулей DIN: 1
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и влаги)
• Категория применения: AC-22A (для коммутации активных и слабоиндуктивных нагрузок)
• Рукоятка управления: красная, визуально отличается от других устройств
• Тип разрыва: двойной - контакты размыкаются в двух точках

Совместимость и монтаж

Устройство устанавливается на стандартную DIN-рейку шириной 35 мм. Монтируется в шкафах с достаточным свободным местом - занимает всего один модуль. Совместим со всеми типами щитов, соответствующих нормам IEC 61439. Для подключения используются клеммы под провода сечением до 16 мм2 (медные). Обязательно соблюдайте правила зажима: не перетягивайте, не используйте многожильные провода без наконечников.

Безопасность и стандарты

Выключатель нагрузки модульный 1П 40А 230В соответствует требованиям международного стандарта IEC 60947-3 для аппаратов управления. Двойной разрыв цепи исключает риск сваривания контактов даже после длительной работы под нагрузкой. Красная рукоятка соответствует правилам цветовой сигнализации - указывает на функцию отключения. Напряжение 230 В и ток 40 А рассчитаны для сети TN-S/TN-C-S, распространённой в Европе и странах СНГ.

Преимущества

• Двойной разрыв контактов повышает надёжность отключения и снижает износ
• Компактный формат (1 модуль) экономит место в щите
• Чёткая механическая фиксация положений «ВКЛ/ВЫКЛ» - предотвращает случайные переключения
• Цветовая маркировка (красная рукоятка) ускоряет идентификацию в составе группы устройств
• Изготовлен в рамках серийной системы City9 SET - совместим с другими элементами этой линейки

Ограничения применения

• Не является автоматическим выключателем - не защищает от перегрузок и КЗ; требует обязательной установки в паре с защитными устройствами
• IP20 не допускает использование во влажных помещениях, на улице или в условиях повышенной запылённости
• Не рекомендован для частого включения/выключения (более 10–15 раз в день) - это не устройство для оперативного управления
• Подходит только для активных и слабоиндуктивных нагрузок (AC-22A); не применяется для двигателей, трансформаторов или мощных электромагнитов

Примеры использования

• Отключение питания теплого пола перед обслуживанием
• Ручное отключение группы светильников в помещении
• Физический разрыв цепи перед ремонтом кондиционера или водонагревателя
• Коммутирующее устройство в щите для оборудования с постоянной нагрузкой, где нужна видимая точка отключения

Практические советы

• Выбирая этот выключатель нагрузки модульный 1П 40А 230В, проверьте, что ваша нагрузка не превышает 40 А - лучше иметь запас 10–15%
• Обязательно используйте наконечники на многожильных проводах - они предотвратят ослабление контакта
• Место установки должно быть сухим и хорошо вентилируемым - IP20 не защищает от конденсата
• Если в щите несколько аналогичных устройств, пометьте каждый - особенно важно, когда рукоятки одного цвета
• Этот выключатель - часть серии City9 SET: все устройства этой серии имеют единый дизайн и совместимые крепления, что упрощает сборку и сервис
