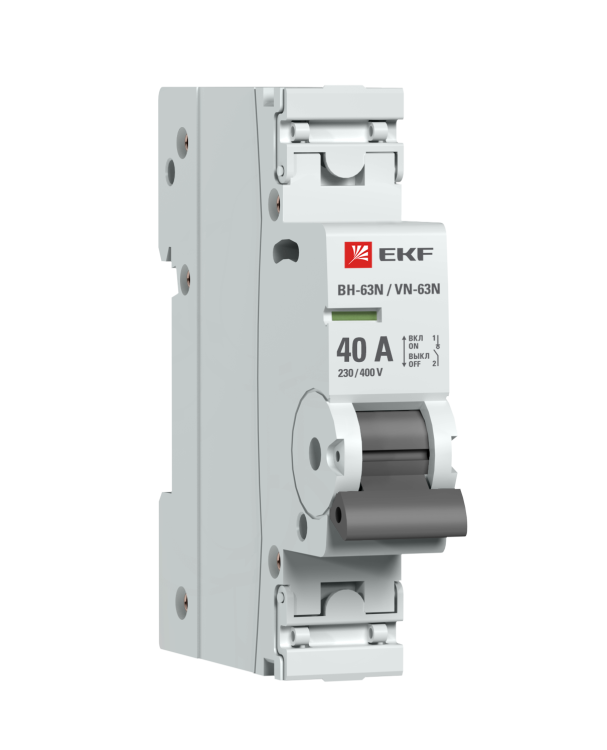

Выключатель нагрузки однополюсный 1P 40А (C) 6кА ВН-63N S63140 PROXIMA EKF

Выключатель нагрузки 1 полюс 40 А ВН-63N от EKF PROxima - это механический коммутационный аппарат для частых включений и отключений электрических цепей переменного тока. Подходит для управления активными и индуктивными нагрузками, такими как насосы, вентиляторы и малые двигатели, уже защищённые автоматическими выключателями или предохранителями.

Назначение и область применения

Выключатель нагрузки 1 полюс 40 А ВН-63N предназначен для ручного включения и отключения электрических цепей с током до 40 А. Он не заменяет автоматический выключатель - его задача - безопасно разрывать цепь при обслуживании, ремонте или плановом отключении. Применяется в распределительных щитах, на станках, в системах вентиляции, конвейерах и других установках, где требуется частый ручной контроль питания.

Технические характеристики

• Номинальный ток: 40 А
• Номинальное напряжение: 230 В переменного тока (AC)
• Количество полюсов: 1
• Тип коммутации: выключатель-разъединитель нагрузки (не имеет функции защиты от перегрузки или КЗ)
• Модульная ширина: 1 модуль (17,5 мм)
• Глубина монтажа: 50 мм
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и влаги - используется только внутри щитов)
• Количество нормально открытых (НО) контактов: 1
• Количество переключающих контактов: 0

Совместимость и монтаж

Выключатель нагрузки 1 полюс 40 А ВН-63N монтируется на стандартную DIN-рейку типа TS35. Удобный двухпозиционный зажим позволяет фиксировать устройство одним движением - без дополнительных креплений. Для подключения используются винтовые зажимы, доступ к которым закрыт пластиковой крышкой. Эта крышка также позволяет опломбировать выключатель, чтобы исключить несанкционированное вмешательство. Глубина монтажа 50 мм требует достаточного внутреннего объёма щита - проверьте свободное пространство перед установкой.

Безопасность и стандарты

Выключатель соответствует требованиям к механическим коммутационным аппаратам для бытовых и аналогичных применений. IP20 гарантирует защиту от случайного прикосновения к токоведущим элементам, но не защищает от внешней среды - использовать можно только во внутренних помещениях, в закрытых щитах. Цветовой индикатор на лицевой панели показывает реальное положение контактов: «ON» - включено, «OFF» - отключено. Это снижает риск ошибок при работе с оборудованием.

Преимущества

• Усиленный корпус с дополнительными заклёпками - повышена жёсткость и долговечность
• Пластиковая крышка на зажимах - безопасность и возможность пломбировки
• Цветной индикатор состояния контактов - наглядное отображение режима работы
• Удобная рукоятка - обеспечивает чёткое и надёжное управление даже при износе
• Совместим с сериями EKF PROxima - легко заменяется на другие устройства той же линейки

Ограничения применения

• Не предназначен для защиты от перегрузок или коротких замыканий - обязательно используйте совместно с автоматическим выключателем или предохранителем
• IP20 - нельзя устанавливать в условиях повышенной влажности, пыли или на улице
• Подходит только для переменного тока (AC) - не работает с постоянным током (DC)
• Максимальный ток 40 А - не допускается использование в цепях с более высокой нагрузкой

Примеры использования

• Отключение питания насоса в системе водоснабжения перед сервисным обслуживанием
• Ручное отключение вентилятора на промышленном участке
• Коммутирование маломощного электродвигателя (до 3 кВт) в станке, защищённом автоматом
• Изоляция участка цепи при проведении работ в распределительном щите

Практические советы

• Выбирайте выключатель нагрузки 1 полюс 40 А ВН-63N только тогда, когда нужен просто разъединитель - не для аварийного отключения
• Проверяйте посадочный диаметр провода: зажимы рассчитаны на медные жилы до 16 мм2
• При монтаже в щиту оставляйте минимум 80–90 мм глубины - учтите не только сам выключатель, но и кабельные каналы
• Пломбируйте крышку после установки, особенно в местах с ограниченным доступом - это соответствует правилам безопасности
• Не используйте этот выключатель как основной рубильник - он не рассчитан на частые срабатывания при больших токах запуска двигателей; лучше сочетать с МАП или контактором
