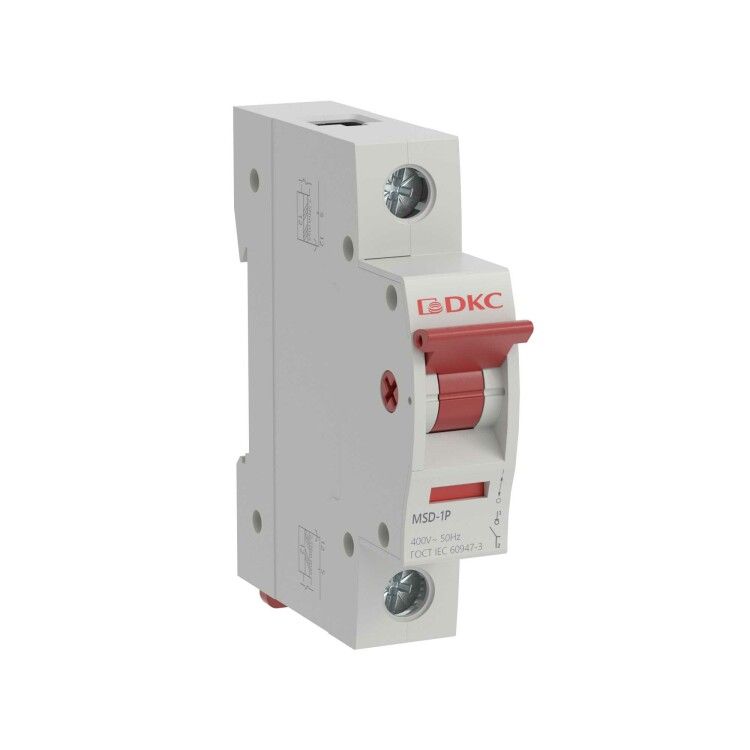

Выключатель нагрузки модульный YON MSD 1P 40A | MSD-1P40 DKC ДКС

Выключатель нагрузки модульный однополюсный 40А MSD (артикул msd-1p40) - это компактное устройство для безопасного включения и отключения электрических цепей в распределительных щитах. Произведённый компанией DKC в серии YON max, он рассчитан на постоянную работу при токе до 40 А и напряжении 230 В, обеспечивая надёжную коммутацию в бытовых и промышленных системах.

Назначение и область применения

Выключатель нагрузки модульный однополюсный 40А MSD используется для ручного включения и отключения электрических цепей в штатных условиях - то есть без аварийных ситуаций, таких как КЗ или перегрузка. Он не заменяет автоматический выключатель, но дополняет его, позволяя удобно отключать оборудование для обслуживания, ремонта или планового отключения.

Подходит для установки в распределительные щиты жилых домов, офисов, производственных линий, насосных станций, осветительных систем и других объектов, где требуется частое управление нагрузкой.

Технические характеристики

• Номинальный ток: 40 А - способен выдерживать длительную нагрузку до этого значения без перегрева;
• Номинальное напряжение: 230 В - предназначена для однофазной сети переменного тока;
• Количество полюсов: 1 - коммутирует только фазный провод, ноль остаётся постоянно подключённым;
• Способ монтажа: DIN-рейка - легко устанавливается в стандартные щиты шириной 18 мм на рейку типа TS35;
• Тип элемента управления: рычажковый - удобная механическая ручка для ручного переключения;
• Цвет рычага: белый, цвет управляющего элемента: красный - визуально отличает положение “вкл/выкл”;
• Тип подключения: винтовое - зажимы для проводов обеспечивают прочное и долговечное соединение;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; не предназначен для открытых или влажных мест;
• Количество НО контактов: 1 - один нормально замкнутый контакт, функция только коммутации, без сигнализации или блокировки;
• Совместим с распределительными щитами: да - проектирован для стандартных модульных щитов.

Совместимость и монтаж

Выключатель нагрузки модульный однополюсный 40А MSD совместим с любыми щитами, использующими DIN-рейку стандарта IEC 60715. Установка занимает несколько секунд: просто защёлкните устройство на рейке. Для подключения используйте провода сечением до 16 мм2 (медные). Затягивайте винты усилием 0,5–0,7 Нм - избыточный момент повредит пластиковые зажимы. После монтажа проверьте плотность соединений: слабые контакты вызывают нагрев и выход из строя.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-3 и имеет сертификаты ЕАС. Выполнено из самозатухающих материалов, что снижает риск распространения пламени. Однако, поскольку степень защиты IP20 не предполагает защиту от влаги, запрещено использовать в помещениях с высокой влажностью, на улице или в сырых подвалах без дополнительной защиты.

Преимущества

• Чёткая визуальная индикация состояния: красный корпус и белый рычаг позволяют сразу определить, включен ли прибор;
• Максимальная надёжность механической коммутации - рычажный механизм выдерживает десятки тысяч циклов включения-отключения;
• Лёгкий монтаж и замена - можно заменить без демонтажа всего щита;
• Совместим с другими изделиями серии YON max - позволяет собирать унифицированные щиты с единым дизайном и качеством.

Ограничения применения

• Не предназначен для защиты от перегрузок и коротких замыканий - обязательно сочетать с автоматическим выключателем;
• Не работает в сетях выше 230 В - применение в трёхфазных системах требует трёх отдельных устройств;
• Из-за IP20 нельзя использовать во влажных, пыльных или агрессивных средах без бокса или крышки;
• Не рекомендован для частого включения-отключения (более 10 раз в час) - это сокращает срок службы контактов.

Примеры использования

• Отключение питания конвейера перед техобслуживанием;
• Ручное управление насосом в системе водоснабжения;
• Отключение группы светильников в помещении без отключения всей линии;
• Коммутация оборудования на производстве, где нужен быстрый доступ к питанию.

Практические советы

• Перед установкой всегда отключайте питание и проверяйте отсутствие напряжения тестером;
• Выбирайте провода подходящего сечения - слишком тонкий провод перегреется, слишком толстый плохо войдёт в зажим;
• Не используйте этот выключатель вместо автомата - даже если нагрузка кажется малой, защита обязательна;
• При сборке щита группируйте аналогичные устройства: все выключатели нагрузки MSD лучше располагать рядом для удобства обслуживания;
• Проверяйте состояние контактов каждые 6–12 месяцев при активном использовании - окисление может вызвать нагрев.
