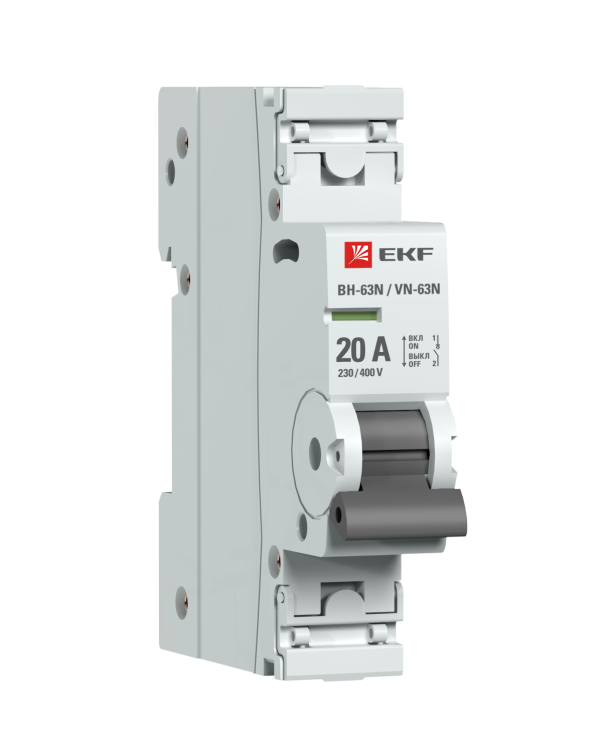

Выключатель нагрузки 1P 20А ВН-63N PROxima| S63120 | EKF

Выключатель нагрузки 1P 20А ВН-63N от EKF PROxima - это механический коммутационный аппарат для частых включений и отключений электрических цепей переменного тока с нагрузкой до 20 А. Подходит для управления двигателями, освещением и другим оборудованием, уже защищённым автоматическими выключателями или предохранителями.

Назначение и область применения

Выключатель нагрузки 1P 20А ВН-63N предназначен для ручного включения и отключения электрических цепей переменного тока. Он не защищает от перегрузок или коротких замыканий - эти функции выполняют другие устройства, такие как автоматические выключатели. Применяется там, где требуется частое управление нагрузкой: на станках, конвейерах, системах вентиляции, насосах, светильниках и других объектах с активной или слабоиндуктивной нагрузкой.

Технические характеристики

• Номинальный ток: 20 А
• Номинальное напряжение: 230 В (переменный ток AC)
• Количество полюсов: 1
• Отключающая способность при КЗ: 1 кА
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и воды
• Ширина по модулю: 18 мм (стандартный модуль для DIN-рейки)
• Глубина монтажа: 50 мм
• Конфигурация контактов: 1 НО (нормально открытый контакт)
• Тип механизма: выключатель-разъединитель нагрузки

Совместимость и монтаж

Выключатель нагрузки 1P 20А ВН-63N монтируется на стандартную DIN-рейку типа TS35. Установка осуществляется путём защёлкивания - специальный двухпозиционный зажим позволяет легко фиксировать устройство и снимать его без инструментов. Для подключения используются винтовые клеммы, расположенные сзади. После монтажа клеммы закрываются пластиковой крышкой, которая также служит для пломбировки - это важно при работе с контролируемыми объектами. Глубина монтажа 50 мм требует достаточного свободного места внутри распределительного щита.

Особенности конструкции

Устройство имеет усиленный корпус с дополнительными заклёпками, повышающими жёсткость и долговечность. Рукоятка управления выполнена ergonomically - обеспечивает чёткую фиксацию положений «ВКЛ» и «ВЫКЛ». Лицевая панель оснащена цветовым индикатором: когда контакты замкнуты, он показывает красный цвет; при отключении - зелёный. Это позволяет визуально определить состояние аппарата без измерений. Пластиковая крышка над клеммами предотвращает случайное прикосновение к проводам и даёт возможность установить пломбу для контроля доступа.

Преимущества

• Чёткая визуальная индикация состояния контактов - снижает риск ошибок при обслуживании
• Усиленный корпус - выше устойчивость к механическим воздействиям
• Пломбируемая крышка - соответствует требованиям безопасности на промышленных объектах
• Удобный монтаж на DIN-рейку - совместим со всеми типичными щитами
• Поддержка индуктивных нагрузок - можно использовать с маломощными двигателями

Ограничения применения

• Не предназначен для защиты от перегрузок и коротких замыканий - обязательно нужен автоматический выключатель или предохранитель перед этим аппаратом
• IP20 - нельзя применять во влажных помещениях, на улице или в местах с высокой запылённостью
• Нет возможности дистанционного управления - только ручное включение/отключение
• Один полюс - не подходит для трёхфазных сетей или цепей с необходимостью отключения всех проводов одновременно

Примеры использования

• Управление двигателем воздушного компрессора в мастерской (при наличии автомата на входе)
• Ручное отключение светильников на производственной площадке
• Изоляция участка сети для планового техобслуживания
• Коммутирование нагревательных элементов в термокамере

Практические советы

• Выбирая выключатель нагрузки 1P 20А ВН-63N, проверьте, чтобы номинальный ток нагрузки не превышал 20 А - даже кратковременные перегрузки могут вызвать износ контактов
• При подключении используйте провода с сечением, рекомендованным производителем (обычно 0,5–4 мм2); затягивайте винты равномерно, без усилия
• Если используется в промышленном щите, сразу после монтажа установите пломбу на крышку клемм - это обязательное требование многих нормативов
• Не используйте этот аппарат вместо автоматического выключателя - он не отключится при аварии, что создаёт опасность
• Проверяйте индикатор состояния перед работой - если он не меняет цвет при переключении, возможно, механизм изношен
