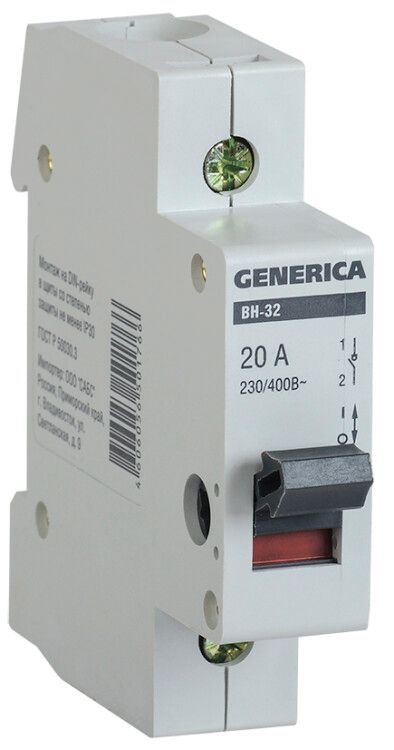

Выключатель нагрузки модульный (мини-рубильник) ВН-32 1Р 20А | MNV15-1-020 GENERICA IEK

Выключатель нагрузки (мини-рубильник) модульный ВН-32 1Р 20А от GENERICA и IEK — это компактное устройство для безопасного включения, отключения и разъединения цепей переменного тока до 20 А. Подходит для установки на DIN-рейку в распределительных щитах жилых, промышленных и коммерческих объектах.

Назначение и область применения

Выключатель нагрузки (мини-рубильник) модульный ВН-32 1Р 20А предназначен для ручного управления электрической цепью: включения, отключения и физического разъединения нагрузки. Он не защищает от перегрузок или КЗ — эти задачи выполняют автоматические выключатели. Устройство используется там, где нужна видимая точка разрыва цепи: при обслуживании оборудования, ремонте, проверках или в системах с высокой частотой операций включения/выключения.

Подходит для установки в щитах: бытовых, офисных, на производстве — особенно там, где требуется надёжное механическое разъединение перед работой на линии.

Технические характеристики

• Номинальный ток: 20 А — способен длительно проводить ток до этого значения без перегрева
• Номинальное напряжение: 400 В AC — рассчитан на работу в трёхфазных сетях 380–400 В
• Частота: 50 Гц — совместим с сетями России и стран СНГ
• Количество полюсов: 1 — управляет одной фазой
• Способ монтажа: на DIN-рейку 35 мм — устанавливается в стандартные щитовые корпуса
• Модульная ширина: 1 модуль — занимает минимум места в щите
• Степень защиты: IP20 — защищён от прикосновений пальцев, но не от пыли и влаги; требует установки внутри закрытого щита
• Климатическое исполнение: УХЛ4 — работает при температуре от −40 °C до +40 °C, допустима повышенная влажность
• Материал корпуса: пластик — изолирующий, самозатухающий, устойчив к воздействию окружающей среды
• Цвет: серый — соответствует стандартному цветовому решению для электрооборудования
• Срок службы: 15 лет — при соблюдении условий эксплуатации и не более 10 000 операций включения/отключения
• Тип рукоятки: рычаг перекидной — обеспечивает чёткую визуализацию положения “вкл/выкл”
• Количество НО контактов: 1 — один размыкающий контакт, который разрывает цепь при отключении

Совместимость и монтаж

Выключатель нагрузки (мини-рубильник) модульный ВН-32 1Р 20А устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть его на рейку — никаких болтов или сверления не требуется. Подключение осуществляется через зажимы с винтовым креплением: рекомендуется использовать одножильные медные провода сечением 0,5–16 мм². Перед подключением обязательно отключите питание и проверьте отсутствие напряжения.

Из-за отсутствия встроенной защиты от КЗ этот выключатель всегда применяется в паре с автоматическим выключателем. Автомат защищает от перегрузок и коротких замыканий, а ВН-32 обеспечивает визуальное и механическое разъединение.

Безопасность и стандарты

Выключатель нагрузки (мини-рубильник) модульный ВН-32 1Р 20А соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для аппаратов разъединения. Его конструкция исключает случайное включение при открытой дверце щита благодаря механизму фиксации в положении “выкл”. IP20 позволяет использовать устройство только во внутренних помещениях, защищённых от попадания воды и пыли.

Преимущества

• Чёткая визуальная индикация состояния — рычаг легко определяет, включен ли ток
• Минимальная занимаемая ширина — всего 1 модуль, экономит место в щите
• Надёжный механический разрыв цепи — важен для безопасности при техобслуживании
• Долгий срок службы — до 15 лет при правильном использовании
• Совместим с популярными щитами от GENERICA, IEK и других производителей

Ограничения применения

• Не предназначена для защиты от перегрузок и коротких замыканий — обязательна установка автомата
• IP20 — нельзя применять в сырых, пыльных или наружных условиях
• Не подходит для частого включения/отключения (более 10 раз в день) — риск износа контактов
• Только однофазное подключение — для трёхфазных цепей нужны три устройства или трёхполюсный аналог
• Не имеет сигнализационных контактов — нельзя подключить удалённую индикацию состояния

Примеры использования

• Разъединение питания насоса перед сервисным обслуживанием
• Отключение конвейера для планового ремонта
• Разъединение группы освещения в административном помещении
• Обеспечение точки разрыва в щите управления станком
• Использование в качестве основного рубильника в малых распределительных щитах

Практические советы

• Выбирайте ВН-32 1Р 20А только тогда, когда вам нужен именно разъединитель, а не автоматический выключатель
• Проверяйте посадочный диаметр кабельных вводов — он должен подходить под сечение используемых проводов
• Не устанавливайте рядом с источниками тепла — нагрев снижает долговечность пластиковой конструкции
• При сборке щита располагайте выключатель так, чтобы рычаг был доступен для ручного управления без демонтажа крышки
• Для многократного использования в циклических процессах лучше выбрать устройство с более высокой механической износостойкостью
