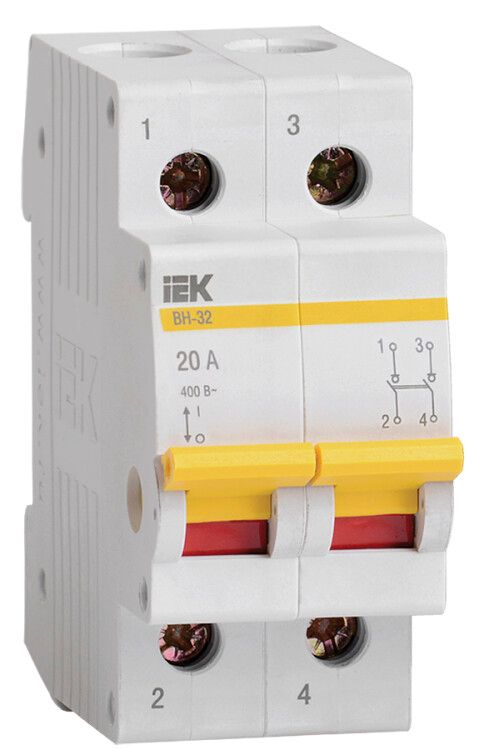

Выключатель нагрузки модульный (мини-рубильник) ВН-32 2Р 20А | MNV10-2-020 IEK

Выключатель нагрузки модульный (мини-рубильник) ВН-32 2Р 20А от IEK (ИЭК) предназначен для безопасного управления цепями переменного тока в распределительных щитах. Артикул mnv10-2-020 обеспечивает надёжное отключение и разъединение при работе с током до 20 А, что делает его универсальным решением для промышленных и коммерческих объектов.

Назначение и область применения

Выключатель нагрузки модульный (мини-рубильник) ВН-32 2Р 20А используется для ручного включения, отключения и разъединения электрических цепей при номинальном токе. Он не предназначен для автоматического отключения при КЗ — эту задачу выполняют автоматы. Однако он способен выдерживать ток короткого замыкания без повреждений, выполняя роль разъединителя. Применяется в силовых цепях: питание станков, конвейеров, освещения, нагревательных элементов, а также в качестве основного рубильника перед группой автоматических выключателей.

Технические характеристики

• Номинальный ток: 20 А
• Номинальное напряжение: 400 В AC
• Количество полюсов: 2
• Тип напряжения: переменный ток (AC)
• Способ монтажа: на DIN-рейку 35 мм
• Модульная ширина: 2 модуля (18 мм)
• Максимальное сечение кабеля: 35 мм²
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 — работает при температурах от –40 °C до +50 °C
• Срок службы: 15 лет (при соблюдении условий эксплуатации)
• Исполнение рукоятки: тумблер с фиксацией в двух положениях
• Количество НО контактов: 2
• Цвет корпуса: серый

Совместимость и монтаж

Выключатель нагрузки модульный (мини-рубильник) ВН-32 2Р 20А совместим со всеми стандартными DIN-рейками 35 мм, используемыми в щитах по ГОСТ. Монтаж осуществляется путём защёлкивания — устройство легко фиксируется и демонтируется без инструментов. Защёлка имеет двойную фиксацию, предотвращая случайное выпадение. Подключение проводов — через зажимы с насечками, обеспечивающими плотный контакт даже при многожильных кабелях. Максимальное сечение 35 мм² позволяет использовать медные жилы до 2×16 мм² или одножильные до 35 мм². Для правильного подключения следите, чтобы изоляция была удалена на 8–10 мм, и затягивайте винты равномерно.

Безопасность и стандарты

Выключатель нагрузки модульный (мини-рубильник) ВН-32 2Р 20А соответствует требованиям ГОСТ Р 50030.3-2012 (эквивалент МЭК 60947-3:2008). Это гарантирует соответствие международным нормам безопасности для аппаратов управления нагрузкой. IP20 не обеспечивает защиту от воды и пыли — применять можно только внутри закрытых щитов. Не используйте в помещениях с высокой влажностью, сыростью или возможностью попадания брызг. Работа при температурах ниже –40 °C или выше +50 °C недопустима — это может привести к деформации материалов и потере герметичности контактов.

Преимущества

• Увеличенная рукоятка тумблера — удобнее захватывать, особенно в перчатках или при слабом зрении
• Насечки на зажимах — снижают переходное сопротивление, уменьшают нагрев и усиливают механическую прочность соединения
• Двойная фиксация защёлки — исключает самопроизвольное отсоединение от рейки
• Широкий температурный диапазон — надёжно работает в холодных цехах и жарких помещениях
• Серый цвет корпуса — хорошо сочетается с другими изделиями серии KARAT

Ограничения применения

• Не является автоматическим выключателем — не отключает при перегрузке или КЗ
• IP20 — нельзя устанавливать вне щита, в открытых местах, на улице или во влажных средах
• Не рассчитан на частое включение/выключение (более 10 раз в час) — это сокращает срок службы контактов
• Подходит только для переменного тока — не применяется в цепях постоянного тока
• Не рекомендуется для управления двигателями с высоким пусковым током без дополнительной защиты

Примеры использования

• Главный рубильник перед группой автоматов в распределительном щите станции водоснабжения
• Разъединитель для обслуживания группы светильников в торговом зале
• Отключающее устройство для термостата или нагревательного элемента в промышленной печи
• Ручной выключатель для тестирования и ремонта оборудования в мастерской

Практические советы

• Перед установкой проверьте, что сеть обесточена — выключатель не защищает от тока, а лишь разъединяет цепь
• При подключении кабеля 35 мм² используйте наконечники — так проще затянуть в зажим и избежать перелома жил
• Не допускайте перекручивания провода при подключении — это вызывает повышенный нагрев
• Проверяйте состояние контактов каждые 1–2 года — при появлении окисления или подгорания замените устройство
• Для систем с частым управлением (например, автоматизация) лучше выбрать контактор вместо этого выключателя
• При комплектации щита — располагайте ВН-32 2Р 20А рядом с группой автоматов, которые он контролирует, для удобства оператора
