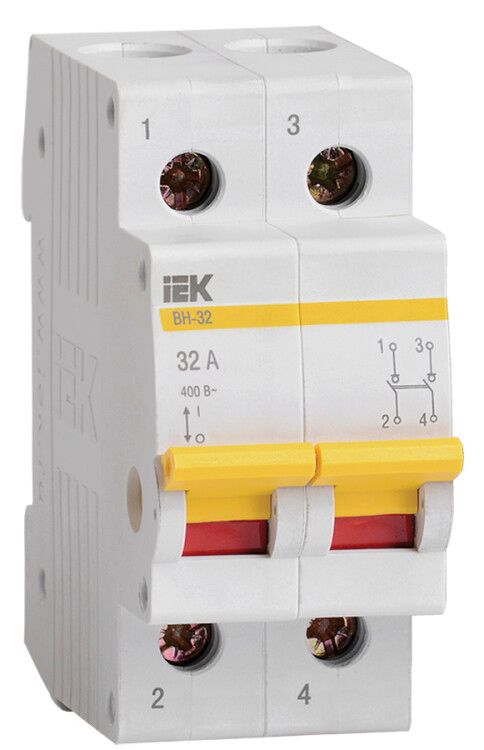

Выключатель нагрузки модульный (мини-рубильник) ВН-32 2Р 32А | MNV10-2-032 IEK

Выключатель нагрузки модульный (мини-рубильник) ВН-32 2Р 32А от IEK (ИЭК) - устройство для безопасного включения, отключения и разъединения цепей переменного тока в распределительных щитах. Артикул mnv10-2-032 относится к серии KARAT и предназначен для постоянного использования в промышленных и коммерческих объектах.

Назначение и область применения

Выключатель нагрузки модульный (мини-рубильник) ВН-32 2Р 32А используется для ручного управления электрической цепью: включения, отключения и изоляции участка сети. Он обеспечивает разъединение цепи при обслуживании, ремонте или аварии, но не рассчитан на автоматическое отключение при КЗ - для этого требуются автоматы. Подходит для установки в щитах на объектах с высокими требованиями к надежности: производственные линии, насосные станции, системы вентиляции, освещение и другое оборудование с током до 32 А.

Технические характеристики

• Номинальный ток: 32 А - способен длительно проводить ток до этой величины без перегрева
• Количество полюсов: 2 - управляет двумя фазами одновременно (например, L1 и L2)
• Номинальное напряжение: 400 В - работает в сетях до 400 В переменного тока (AC)
• Способ монтажа: на DIN-рейку 35 мм - совместим со стандартными щитами
• Количество модулей DIN: 2 - занимает два стандартных модуля ширины
• Максимальное сечение кабеля: 35 мм2 - позволяет подключать мощные медные жилы
• Степень защиты: IP20 - защищен от прикосновений к токоведущим частям, но не от пыли и влаги; применяется только внутри закрытых щитов
• Исполнение рукоятки: тумблер - удобный переключатель в вертикальном положении
• Климатическое исполнение: УХЛ4 - работает при температурах от –40 C до +50 C, подходит для неотапливаемых помещений
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Нормативный документ: ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008) - соответствует международному стандарту на устройства нагрузки

Совместимость и монтаж

Выключатель нагрузки модульный (мини-рубильник) ВН-32 2Р 32А легко устанавливается на стандартную DIN-рейку благодаря защелке с двойным фиксированным положением. Монтаж выполняется одним движением: устройство вставляется в рейку до характерного щелчка. Для подключения используются зажимы с насечками - они обеспечивают прочное соединение даже с многожильными кабелями. Обязательно проверьте соответствие сечения кабеля (до 35 мм2) и плотность затяжки винтов. Не используйте инструменты с острыми гранями - можно повредить корпус.

Безопасность и стандарты

Выключатель нагрузки модульный (мини-рубильник) ВН-32 2Р 32А соответствует ГОСТ Р 50030.3-2012 и МЭК 60947.3-2008, что гарантирует его безопасность при работе в условиях перегрузок и коротких замыканий. Однако он не является защитным аппаратом - не отключает цепь при КЗ. Для полноценной защиты требуется последовательная установка автомата. IP20 не допускает использование вне электрошкафа - риск поражения током при открытых дверцах.

Преимущества

• Широкая рукоятка тумблера - удобнее и безопаснее для оператора, особенно в перчатках
• Насечки на зажимах - снижают нагрев и предотвращают ослабление контакта при вибрациях
• Двойная фиксация на DIN-рейке - исключает случайное выпадение при ударах или вибрациях
• Работа в широком диапазоне температур - подходит для холодных складов и жарких цехов
• Серый цвет корпуса и рукоятки - единообразный внешний вид с другими изделиями серии KARAT

Ограничения применения

• Не предназначена для автоматического отключения - нельзя использовать вместо автоматического выключателя
• IP20 - запрещено применение во влажных, пыльных или наружных помещениях
• Только для переменного тока (AC); не работает в цепях постоянного тока
• Не имеет сигнализирующих контактов - невозможно подключить удалённую индикацию состояния
• Не рекомендуется для частого включения/выключения (более 10–15 раз в день) - срок службы ограничен механической износостойкостью

Примеры использования

• Главный рубильник в распределительном щите производственного оборудования
• Разъединитель перед частотным преобразователем для безопасного сервисного обслуживания
• Отключающее устройство для группы светильников в административном здании
• Ручной выключатель для насосной станции в неотапливаемом помещении
• Разъединение цепи питания конвейера перед плановым техобслуживанием

Практические советы

• Выбирайте этот выключатель только как разъединитель - всегда сочетайте его с автоматическим выключателем для защиты от КЗ
• Проверяйте посадочный диаметр кабеля: максимальное сечение - 35 мм2. Превышение вызывает перегрев и выход из строя
• При монтаже в щитах с высокой вибрацией дополнительно фиксируйте устройство хомутами
• Не открывайте крышку щита при включенном состоянии - опасность поражения током
• Для систем с несколькими источниками питания используйте ВН-32 2Р 32А как основной разъединитель - это соответствует правилам безопасности
• При замене старого аппарата убедитесь, что новый имеет те же параметры: 2 полюса, 32 А, DIN-монтаж
