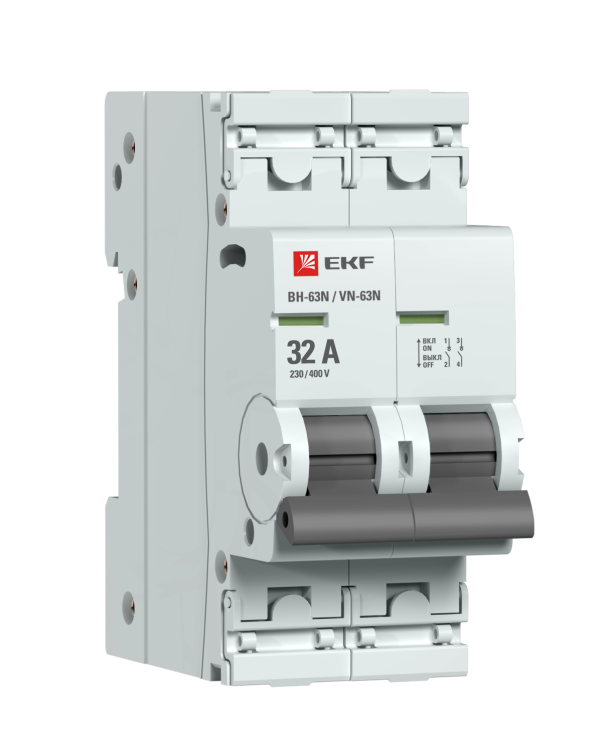

Выключатель нагрузки 2P 32А ВН-63N PROxima| S63232 | EKF

Выключатель нагрузки ВН-63N (EKF) - это механический коммутационный аппарат для безопасного включения и отключения электрических цепей переменного тока. Подходит для управления активными и индуктивными нагрузками, такими как двигатели, нагреватели и освещение, особенно когда основная защита обеспечена автоматическими выключателями или предохранителями. Артикул s63232 соответствует модели ВН-63N(EKF) из серии PROxima.

Назначение и область применения

Выключатель нагрузки ВН-63N(EKF) предназначен для частого ручного включения и отключения электрических цепей. Он не заменяет автоматический выключатель - его задача - обеспечить удобную и надёжную коммутацию уже защищённых нагрузок. Применяется в распределительных щитах промышленного и бытового назначения: на станках, конвейерах, системах вентиляции, насосах, светильниках и других устройствах с мощностью до 7,4 кВт при 230 В.

Технические характеристики

• Номинальное напряжение: 230 В - работает в сетях с переменным током 230 В, не предназначен для высоких напряжений или постоянного тока.
• Номинальный ток: 32 А - способен длительно пропускать ток до 32 ампер без перегрева.
• Количество полюсов: 2 - размыкает одновременно два фазных провода, обеспечивая полное отключение цепи.
• Отключающая способность при КЗ: 1 кА - выдерживает кратковременный ток короткого замыкания до 1000 А, но не рассчитан на самостоятельную защиту от КЗ.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям пальцами, но не защищён от пыли и воды; используется только внутри закрытых щитов.
• Модульная ширина: 2 модуля - занимает 36 мм по ширине на DIN-рейке, совместим со стандартными щитами.
• Глубина монтажа: 50 мм - требует минимум 50 мм свободного пространства за рейкой для правильной установки.
• Количество нормально разомкнутых контактов: 2 - имеет два пары контактных групп, которые замыкаются при включении; дополнительных сигнализирующих контактов нет.

Совместимость и монтаж

Выключатель нагрузки ВН-63N(EKF) устанавливается на стандартную DIN-рейку типа TS35. Его двухпозиционный зажим позволяет легко зафиксировать устройство без дополнительных креплений. Для подключения используются винтовые зажимы, расположенные сзади. После монтажа рекомендуется закрыть их пластиковыми крышками - они не только защищают от случайного прикосновения, но и позволяют опломбировать аппарат для запрещения несанкционированного вмешательства. Глубина 50 мм должна учитываться при выборе корпуса щита - недостаточное пространство затруднит установку.

Безопасность и стандарты

Выключатель нагрузки ВН-63N(EKF) соответствует требованиям к механическим коммутационным аппаратам для бытового и аналогичного промышленного использования. Наличие цветового индикатора положения контактов (включено/выключено) повышает безопасность при обслуживании - пользователь сразу видит состояние аппарата без вскрытия щита. Усиленный корпус и опломбируемые крышки снижают риск нештатного воздействия. Однако он не сертифицирован как средство защиты от сверхтоков - обязательно используйте его в связке с автоматическим выключателем или предохранителем.

Преимущества

• Улучшенная конструкция: корпус укреплён дополнительными заклёпками, что увеличивает долговечность и жёсткость.
• Цветовой индикатор: наглядно показывает текущее состояние контактов - красный/зелёный или другой контрастный цвет (по умолчанию - визуальное отличие положений).
• Удобная рукоятка: обеспечивает чёткое и надёжное управление даже при использовании перчаток.
• Опломбируемый дизайн: крышки на зажимах позволяют применять пломбы, что важно для объектов с контролируемым доступом.
• Совместимость с серией PROxima: унифицированные габариты и принципы монтажа упрощают замену старых моделей ВН-63.

Ограничения применения

• Не предназначен для защиты от коротких замыканий - отключающая способность 1 кА лишь гарантирует сохранность аппарата при кратковременных перегрузках, но не аварийном отключении.
• IP20 - нельзя использовать во влажных помещениях, на улице или в местах с повышенной запылённостью.
• Не имеет встроенной автоматической защиты - всегда требуется внешний автоматический выключатель или предохранитель.
• Подходит только для переменного тока (AC); не работает с постоянным током (DC).
• Не имеет вспомогательных контактов - нельзя подключить сигналы удалённого контроля или блокировки.

Примеры использования

• Управление двигателем насоса в системе водоснабжения - после автомата защиты.
• Отключение группы светильников в цеху перед техобслуживанием.
• Коммутация тепловых завес или инфракрасных обогревателей в складских помещениях.
• Ручное отключение конвейерной линии для ремонта - вместо отсоединения проводов.

Практические советы

• Выбирайте выключатель нагрузки ВН-63N(EKF) только тогда, когда нужна частая ручная коммутация, а не защита от перегрузок.
• Обязательно проверьте посадочный диаметр проводов - зажимы рассчитаны на медные жилы до 25 мм2.
• Используйте пломбу через крышку зажимов, если аппарат находится в зоне ограниченного доступа - это соответствует требованиям безопасности на многих предприятиях.
• При замене старого ВН-63 на новую версию ВН-63N(EKF) - габариты одинаковы, поэтому можно менять без изменения корпуса щита.
• Не допускайте работы при температуре выше +40 C - это снижает срок службы и может вызвать перегрев контактов.
