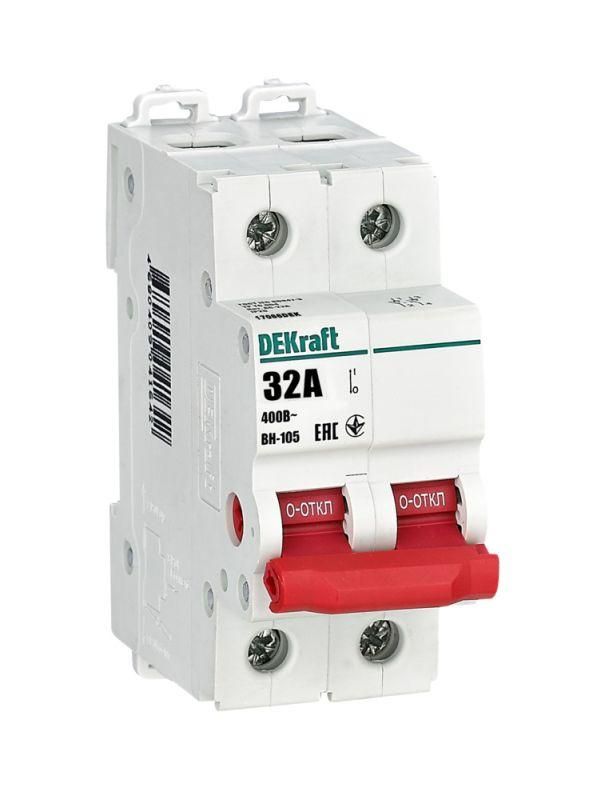

Выключатель-разъединитель ВН-105 ВН105-2P-032A DEKraft 17086DEK APC

Выключатель-разъединитель 2-полюсный 32А ВН-105 от DEKraft предназначен для ручного отключения и включения электрических цепей переменного тока до 230 В в распределительных щитах. Этот аппарат сочетает функции коммутационного устройства и разъединителя, обеспечивая безопасную изоляцию цепи при обслуживании. Артикул 17086dek соответствует модели ВН-105, которая широко применяется в промышленных и бытовых системах.

Назначение и область применения

Выключатель-разъединитель 2-полюсный 32А ВН-105 используется для ручного отключения и включения нагрузки в однофазных сетях переменного тока 230 В. Он применяется там, где требуется физическая изоляция цепи - например, перед ремонтом, проверкой или заменой оборудования. Подходит для установки в щитах жилых домов, офисов, производственных линий, насосных станций и других объектов с потребляемым током до 32 А.

Технические характеристики

• Номинальное напряжение: 230 В AC
• Номинальный ток: 32 А
• Количество полюсов: 2
• Тип включения/отключения: выключатель-разъединитель нагрузки
• Условный ток короткого замыкания: 28,1 кА
• Кратковременно выдерживаемый ток: 20 кА
• Степень защиты: IP20 (защита от доступа пальцами, но не от пыли и воды)
• Способ монтажа: на DIN-рейку 35 мм
• Модульная ширина: 2 модуля (36 мм)
• Глубина установки: 73 мм
• Количество позиций переключения: 2 («Вкл» / «Выкл»)
• Тип рукоятки: рычажная, красного цвета
• Тип присоединения: винтовые зажимы
• Конструктивное исполнение: для внутреннего монтажа в распределительном щите
• Гарантийный срок: 60 месяцев
• Категория применения: AC-22A (для коммутации активных и слабоиндуктивных нагрузок)

Совместимость и монтаж

Выключатель-разъединитель 2-полюсный 32А ВН-105 устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защелкнуть корпус на рейке - дополнительные крепления не требуются. Присоединение проводов осуществляется через винтовые зажимы: рекомендуется использовать одножильные медные провода сечением до 4–6 мм2. Максимальная глубина установки - 73 мм, что важно учитывать при проектировании габаритов щита. Установка возможна в любом положении - вертикальном или горизонтальном.

Безопасность и стандарты

Изделие соответствует категории применения AC-22A, что гарантирует надежное отключение активных и слабоиндуктивных нагрузок. Конструкция оснащена специальными мостиковыми контактами, предотвращающими пробой дуги между полюсами. Степень защиты IP20 обеспечивает защиту от случайного прикосновения к токоведущим частям, но не предназначена для работы во влажных или запыленных средах вне щита. Гарантия составляет 5 лет - свидетельство высокой долговечности компонентов.

Преимущества

• Чёткая визуальная индикация состояния: красная рукоятка легко отличается от остальных устройств в щите.
• Высокая механическая износостойкость - рассчитана на многократные операции включения/отключения.
• Электрическая прочность: способен выдерживать токи короткого замыкания до 28,1 кА без повреждений.
• Отсутствие возможности перекрытия дугой по изоляции благодаря уникальной конструкции контактов.
• Простота монтажа и совместимость с большинством типовых распределительных щитов.

Ограничения применения

• Не предназначен для автоматического отключения - работает только вручную.
• IP20 не допускает использование в условиях повышенной влажности, пыли или на улице.
• Не подходит для коммутации мощных индуктивных нагрузок (например, крупных двигателей) - категория AC-22A ограничивает применение активными и малой индуктивностью нагрузками.
• Не имеет встроенной защиты от перегрузки или короткого замыкания - должен использоваться в паре с автоматическим выключателем или предохранителем.

Примеры использования

• Отключение питания группы розеток перед заменой розеток или проведения работ по электромонтажу.
• Разъединение цепи нагревательных приборов (бойлеров, тепловых завес) для планового обслуживания.
• Функциональный разъединитель в щите насосной станции для безопасности при ремонте насоса.
• Автономное отключение участка сети в административном здании для проведения инспекций.

Практические советы

• Перед установкой убедитесь, что номинальный ток нагрузки не превышает 32 А - превышение вызывает перегрев и выход из строя.
• При подключении проводов затягивайте винты равномерно, без усилия - переусилие может повредить контактную группу.
• Используйте этот выключатель-разъединитель только после автомата - он не защищает от перегрузки, лишь изолирует цепь.
• При сборке щита учтите глубину 73 мм - недостаточно места может помешать закрытию крышки.
• Красная рукоятка удобна для быстрого определения состояния - используйте её как визуальный сигнал «выключено» для персонала.
