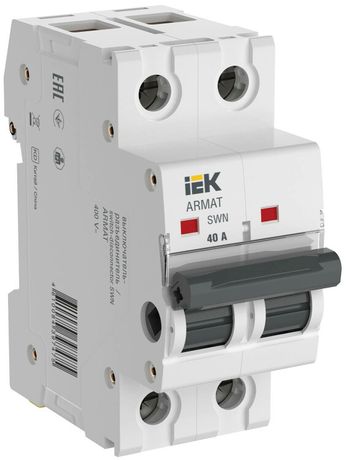

Выключатель нагрузки SWN 2P 40А | AR-SWN-2-040 IEK ARMAT

Выключатель нагрузки SWN 2П 40А от IEK предназначен для безопасного включения и отключения электрических цепей под нагрузкой. Этот аппарат из серии ARMAT обеспечивает надёжное коммутирование в распределительных щитах с переменным током до 400 В. Артикул ar-swn-2-040 соответствует требованиям промышленного и жилищного сектора.

Назначение и область применения

Выключатель нагрузки SWN 2П 40А используется для ручного отключения и включения электрических цепей, когда на них есть рабочий ток - например, при обслуживании оборудования, ремонте или плановой остановке. Он не защищает от перегрузок или КЗ, поэтому применяется совместно с автоматическими выключателями или предохранителями. Подходит для установки в силовые щиты на объектах: производственные линии, насосные станции, системы вентиляции, освещение больших площадей.

Технические характеристики

• Номинальный ток: 40 А - способен длительно проводить ток до этого значения без перегрева;
• Номинальное напряжение: 400 В - рассчитан на работу в трёхфазных сетях 380–400 В AC;
• Количество полюсов: 2 - размыкает два фазных провода одновременно; не предназначена для работы с нулём;
• Тип напряжения: переменный ток (AC) - не для постоянного тока;
• Степень защиты IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды - устанавливается внутри закрытых щитов;
• Модульная ширина: 2 модуля - занимает 18 мм в DIN-рейке, легко помещается в типовые распределительные устройства;
• Срок службы: 15 лет - при соблюдении условий эксплуатации и частоте операций до 1000 раз/год;
• Контакты: нет НЗ-контактов, нет переключающих контактов - функция исключительно “вкл/выкл”;
• Двойной разрыв контакта - каждый полюс имеет две точки разрыва, что повышает надёжность отключения и снижает риск возникновения дуги.

Совместимость и монтаж

SWN 2П 40А монтируется на DIN-рейку типа C (35 мм) в любом щите с достаточным свободным местом. Для подключения используются винтовые зажимы - рекомендован момент затяжки 0,5–0,7 Нм. Максимальное сечение провода: 16 мм2 медный. Убедитесь, что входные и выходные кабели не пересекаются между собой, чтобы избежать нагрева. Выключатель не требует специального обслуживания, но проверьте контактную группу каждые 2 года при активном использовании.

Безопасность и стандарты

Выключатель нагрузки SWN 2П 40А соответствует ГОСТ Р 50030.3 и IEC 60947-3. Применяет принцип двойного разрыва, обеспечивающий гарантированное отключение всех фаз. Соответствие этим стандартам позволяет использовать устройство в системах, где требуется повышенная степень безопасности при ручном управлении. Однако он не является средством защиты от сверхтоков - обязательно используйте его в паре с автоматическим выключателем.

Преимущества

• Усиленные контакты - срок службы выше, чем у обычных автоматов, особенно при частых операциях;
• Чёткая механическая фиксация положений “вкл/выкл” - минимизирует случайные срабатывания;
• Простая конструкция - меньше точек отказа, высокая ремонтопригодность;
• Работает даже при слабом напряжении - не зависит от электроники, работает при любых условиях сети;
• Поддерживается серия ARMAT - совместим со всеми комплектующими IEK того же класса.

Ограничения применения

• Не применять вне закрытых щитов - IP20 не защищает от влаги, пыли, химически агрессивной среды;
• Не использовать для управления двигателями большой мощности без предварительного отключения - возможна дуговая эрозия;
• Не заменять им автоматический выключатель - не имеет тепловой или электромагнитной защиты;
• Не допускать многократных включений в секунду - максимальная частота: 1000 операций в год;
• Не работать при температуре ниже –25C или выше +60C - указаны условия эксплуатации производителем.

Примеры использования

• Отключение питания станка перед техобслуживанием;
• Ручное отключение группы светильников в производственном корпусе;
• Обеспечение видимого разрыва цепи при проведении работ по правилам БЖД;
• Комбинирование с автоматом в щите - автомат защищает от аварий, выключатель даёт удобное ручное управление;
• Управление насосными установками в системах водообеспечения.

Практические советы

• Выбирая выключатель нагрузки SWN 2П 40А, убедитесь, что ваша нагрузка не превышает 40 А - лучше иметь запас 10–15%
;
• При сборке щита располагайте его рядом с автоматом - так проще контролировать порядок отключения;
• Не забудьте пометить его этикеткой: “Отключение питания”, чтобы избежать ошибочных действий;
• Проверяйте состояние контактов через 1–2 года - при появлении следов оплавления или черноты замените устройство;
• Ar-swn-2-040 можно заменить аналогичным изделием другой серии, если сохранены все параметры - ток, число полюсов, ширина.
