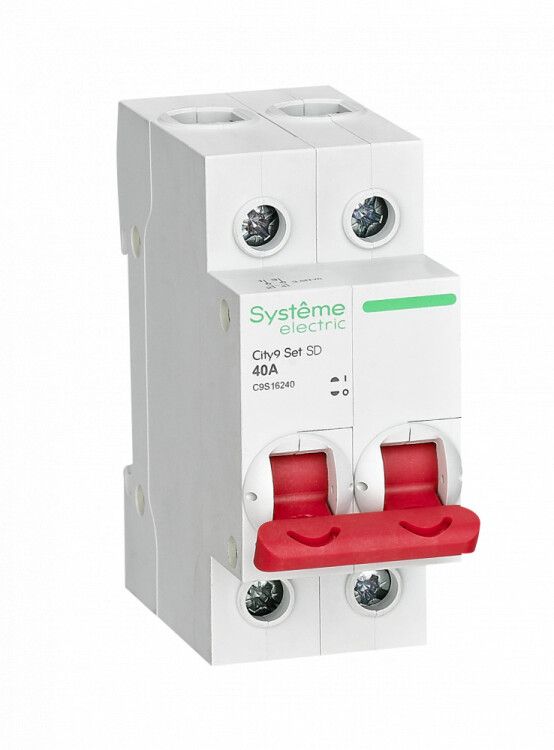

Выключатель нагрузки модульный 2П 40А City9 | C9S16240 SE APC

Выключатель нагрузки модульный 2П 40А 400В от бренда Systeme Electric (артикул c9s16240) предназначен для безопасного коммутации электрических нагрузок в распределительных щитах. Этот выключатель сочетает надёжное механическое отключение с компактным монтажом на DIN-рейку, что делает его удобным решением для промышленных и коммерческих объектов.

Назначение и область применения

Выключатель нагрузки модульный 2П 40А 400В используется для ручного включения и отключения электрических цепей под нагрузкой. Он не предназначен для защиты от перегрузок или коротких замыканий - эти функции выполняют автоматические выключатели. Устройство применяется там, где требуется физическое отключение цепи: для обслуживания оборудования, ремонта, аварийного отключения или изоляции участка сети.

Подходит для установки в щитах на производстве, в офисах, торговых центрах, на насосных станциях и других объектах с переменным током до 400 В. Часто используется совместно с автоматическими выключателями как разъединитель перед ними.

Технические характеристики

• Тип: Выключатель нагрузки (разъединитель)
• Количество полюсов: 2
• Номинальный ток: 40 А
• Номинальное напряжение: 400 В переменного тока (AC)
• Категория применения: AC-22A - для коммутации активных и слабоиндуктивных нагрузок (например, нагреватели, освещение, малые двигатели)
• Способ монтажа: на DIN-рейку 35 мм
• Занимаемый модуль: 2 модуля (36 мм ширина)
• Степень защиты: IP20 - защищён от доступа пальцами, но не от пыли и воды; требует установки внутри закрытых щитов
• Цвет рукоятки: красный - стандартная цветовая сигнализация для ручного отключения

Совместимость и монтаж

Устройство устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно зафиксировать его на рейке с помощью защёлки - никаких болтов или инструментов не требуется. Подключение проводов осуществляется через зажимы с винтовым креплением. Максимальное сечение жил - 16 мм2 (по стандарту SE).

Может использоваться в паре с любыми модульными автоматами и УЗО той же серии City9 SET. Совместим со всеми типами щитов, поддерживающими двухмодульные устройства.

Безопасность и стандарты

Выключатель соответствует требованиям IEC/EN 60947-3 для аппаратов управления. Двойной разрыв цепи гарантирует, что оба полюса полностью отключаются одновременно - исключает риск частичного включения и сваривания контактов даже после многократных операций. Это повышает безопасность при техобслуживании.

Преимущества

• Гарантированное двойное отключение - каждый полюс размыкается независимо, снижает риск опасного состояния “частично включено”
• Красная рукоятка - легко отличить от обычных автоматов, улучшает визуальное восприятие при аварийном отключении
• Компактный формат - занимает всего 2 модуля, экономит место в щите
• Надёжная механика - рассчитана на долгую службу без обслуживания
• Совместимость с серией City9 SET - позволяет собирать единый стиль и использовать одинаковые комплектующие

Ограничения применения

• Не является устройством защиты - нельзя применять вместо автомата! Обязательно используйте его вместе с автоматическим выключателем для защиты от перегрузок и КЗ
• IP20 - запрещена установка вне закрытых щитов, в сырых, пыльных или открытых помещениях
• Не предназначен для частого включения/выключения (более 10–15 раз в день) - для таких задач лучше подходят контакторы
• Не работает при постоянном токе (DC) - только для переменного тока 400 В

Примеры использования

• Отключение питания конвейера перед техническим обслуживанием
• Изолирование группы светильников в торговом зале
• Разъединение теплового насоса или системы отопления для ремонта
• Физический разрыв цепи перед работой на силовой панели
• Комбинированный блок с автоматом: выключатель - для ручного отключения, автомат - для защиты

Практические советы

• Выбирая этот выключатель, проверьте, чтобы ваш щит имел достаточное свободное место - он занимает 2 модуля (36 мм)
• Обязательно подпишите его рядом с меткой “Отключение питания” - особенно важно в местах с несколькими аналогичными устройствами
• Не затягивайте клеммы слишком сильно - это может повредить пластиковые детали зажима
• Если нужна защита от случайного включения - можно использовать замок на рукоятке (не входит в комплект, продается отдельно)
• Этот выключатель - часть серии City9 SET. Все элементы этой серии имеют одинаковый дизайн и механизм, что упрощает сборку и обслуживание щита
