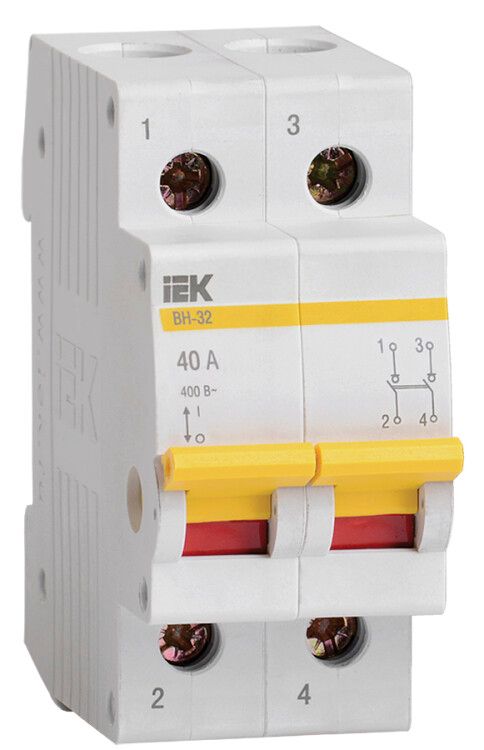

Выключатель нагрузки модульный (мини-рубильник) ВН-32 2Р 40А | MNV10-2-040 IEK

Выключатель нагрузки модульный (мини-рубильник) ВН-32 2Р 40А от IEK (ИЭК) предназначен для безопасного включения, отключения и разъединения цепей переменного тока в распределительных щитах. Артикул mnv10-2-040 соответствует серии KARAT и подходит для установки в бытовых, промышленных и коммерческих объектах.

Назначение и область применения

Выключатель нагрузки модульный (мини-рубильник) ВН-32 2Р 40А используется для ручного управления электрической цепью: включения и отключения тока при нормальной нагрузке, а также для обеспечения видимого разрыва цепи при обслуживании или ремонте. Он не рассчитан на автоматическое отключение при КЗ — для этого требуется дополнительная защита (например, автоматический выключатель). Применяется в щитах управления станков, систем освещения, нагревательных устройств, конвейеров и других оборудования с постоянной или периодической нагрузкой до 40 А.

Технические характеристики

• Номинальный ток: 40 А
• Количество полюсов: 2
• Номинальное напряжение: 400 В (переменный ток AC)
• Способ монтажа: на DIN-рейку (занимает 2 модуля)
• Максимальное сечение кабеля: 35 мм²
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и влаги)
• Исполнение рукоятки: тумблер с четким положением “Вкл/Выкл”
• Климатическое исполнение: УХЛ4 (работает при температуре от -40°C до +50°C)
• Срок службы: 15 лет (при соблюдении условий эксплуатации)
• Нормативный документ: ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008)
• Цвет корпуса: серый

Совместимость и монтаж

Выключатель нагрузки модульный (мини-рубильник) ВН-32 2Р 40А совместим со всеми стандартными DIN-рейками типа TS35. Монтаж осуществляется путём защёлкивания на рейку — механизм имеет двойную фиксацию, что исключает случайное выпадение. Подключение проводов выполняется через зажимы с насечками, обеспечивающими надёжный контакт даже при многократном демонтаже. Для правильного подбора кабеля используйте сечение до 35 мм² — большие жилы не войдут в зажимы. Обязательно отключите питание перед работой!

Безопасность и стандарты

Выключатель нагрузки модульный (мини-рубильник) ВН-32 2Р 40А соответствует требованиям ГОСТ Р 50030.3-2012 и международному стандарту МЭК 60947.3-2008. Его конструкция предотвращает случайное прикосновение к токоведущим частям благодаря изолированному корпусу и расположению контактов внутри. Однако он не является устройством защиты от сверхтоков — для защиты от КЗ необходимо использовать автоматические выключатели или предохранители в связке с этим аппаратом.

Преимущества

• Увеличенная ширина рукоятки — удобнее захватывать рукой, особенно в перчатках
• Насечки на зажимах — снижают переходное сопротивление, уменьшают нагрев и повышают долговечность соединения
• Двойная фиксация на DIN-рейке — исключает самопроизвольное отсоединение
• Широкий температурный диапазон (-40…+50 °C) — позволяет применять в неотапливаемых помещениях, на улице в закрытых щитах
• Чёткая визуальная индикация состояния (положение тумблера)

Ограничения применения

• Не предназначена для отключения токов короткого замыкания — требует обязательной защиты автоматическим выключателем
• IP20 — нельзя использовать во влажных средах, на улице без бокса или в местах с высокой запылённостью
• Подходит только для переменного тока (AC); не работает с постоянным током (DC)
• Не имеет встроенных сигнализаций или дистанционного управления
• Не рекомендуется для частого оперативного включения/выключения (более 10–15 раз в день) — это сокращает срок службы контактов

Примеры использования

• Главный рубильник в этажном щите жилого дома
• Разъединитель для питания группы мощных нагревателей
• Ручной отключающий элемент перед частотным преобразователем
• Обеспечение видимого разрыва при техобслуживании станка
• Распределительный щит на производстве с U = 400 В

Практические советы

• Выбирая этот выключатель нагрузки модульный (мини-рубильник) ВН-32 2Р 40А, проверьте, чтобы суммарная нагрузка на каждую фазу не превышала 40 А — лучше делать запас 10–15%
• При подключении медных жил сечением 25–35 мм² слегка зачистите конец и плотно затяните зажим — не допускайте люфта
• Для работы в холодных условиях (ниже -20 °C) убедитесь, что щит не продувается ветром — это может вызвать конденсат
• Если нужна защита от КЗ — параллельно установите автомат с подходящей характеристикой (C или D) и номиналом ≤40 А
• При использовании в составе системы KARAT от IEK — все устройства будут совместимы по габаритам и цвету, что упрощает сборку и обслуживание
