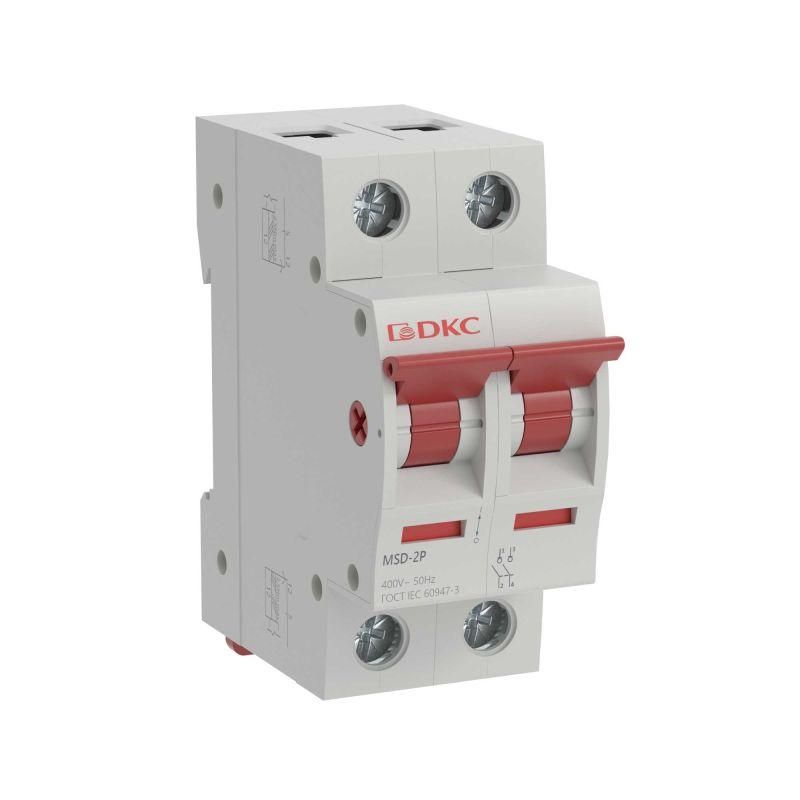

Выключатель нагрузки модульный YON MSD 2P 40A | MSD-2P40 DKC ДКС

Выключатель нагрузки модульный двухполюсный 40А MSD ГСИ, ГСИ(н) от бренда DKC предназначен для безопасного включения и отключения электрических цепей до 400 В и тока до 40 А. Устройство устанавливается на DIN-рейку и подходит для распределительных щитов в промышленных и коммерческих объектах.

Назначение и область применения

Выключатель нагрузки модульный двухполюсный 40А MSD ГСИ, ГСИ(н) используется для ручного управления электрическими цепями - включение и отключение без нагрузки или при малых токах. Он не предназначен для работы при аварийных токах (короткое замыкание), поэтому применяется совместно с автоматическими выключателями или предохранителями. Подходит для установки в щитах оборудования: насосов, компрессоров, систем вентиляции, конвейеров и других устройств с активной нагрузкой.

Технические характеристики

• Номинальный ток: 40 А
• Номинальное напряжение: 400 В
• Количество полюсов: 2
• Способ монтажа: на DIN-рейку (35 мм)
• Тип переключения: механический, рычаг перекидной
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не герметичен
• Количество нормально открытых (НО) контактов: 2
• Цвет рычага: белый

Совместимость и монтаж

Выключатель нагрузки модульный двухполюсный 40А MSD ГСИ, ГСИ(н) устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа требуется свободное место в щите - ширина устройства соответствует двум модулям (2×17,5 мм). Клеммы рассчитаны на провода сечением до 16 мм2. Перед подключением убедитесь, что питание отключено. Рычаг легко фиксируется в положении «ВКЛ»/«ОТКЛ» - визуальный контроль состояния цепи обеспечен.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-3 для выключателей нагрузки. IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим элементам, но не защищает от пыли и влаги - применение допускается только внутри закрытых щитов. Не используйте в условиях повышенной влажности, запылённости или на открытом воздухе.

Преимущества

• Механизм рычага обеспечивает чёткое и надёжное переключение даже при длительном использовании
• Белый цвет рычага повышает контрастность и удобство определения состояния (вкл/выкл)
• Конструкция совместима со всеми популярными сериями модульных устройств на DIN-рейку
• Надёжная изоляция и высокая степень механической прочности обеспечивают долгий срок службы

Ограничения применения

• Не является защитным аппаратом - не отключает при перегрузках или коротких замыканиях
• Запрещена работа под нагрузкой выше 40 А и напряжения выше 400 В
• IP20 исключает использование во влажных, пыльных или агрессивных средах
• Не рекомендуется для частого включения/отключения более 10–15 раз в час - возможен износ контактов

Примеры использования

• Отключение питания станка перед обслуживанием
• Ручное управление насосной группой в системе водоснабжения
• Переключение режима работы конвейера в логистическом комплексе
• Обеспечение видимого разрыва цепи при плановых работах в электроустановках

Практические советы

• Выбирайте этот выключатель нагрузки модульный двухполюсный 40А MSD ГСИ, ГСИ(н) только как часть системы защиты - всегда сочетайте его с автоматическим выключателем нужного класса (например, B/C/D)
• Проверьте посадочные размеры в щите: устройство занимает два модуля, учтите это при планировании компоновки
• При замене старого аппарата сверьте тип контактов - здесь используются НО (нормально открытые), они не подходят для сигнализации состояния “вкл”
• Не затягивайте клеммы слишком сильно - это может повредить пластиковую корпусную часть
• Для условий с частыми операциями включения лучше выбрать модель с увеличенным ресурсом контактов - MSD ГСИ, ГСИ(н) рассчитан на стандартную нагрузку, а не на интенсивное использование
