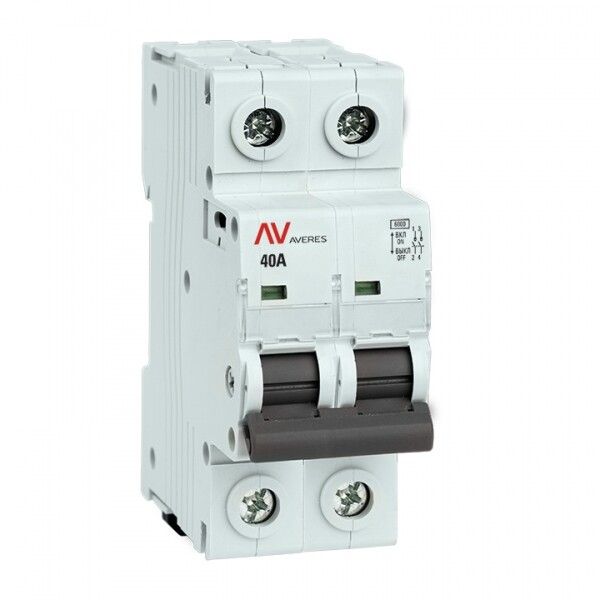

Выключатель нагрузки AVN 2P 40A AVERES | avn-2-40-av EKF

Выключатель нагрузки 2 полюса 40 ампер AVN от EKF (артикул avn-2-40-av) предназначен для безопасного ручного отключения и включения электрических цепей переменного тока до 40 А. Устройство используется там, где нужна надежная изоляция цепи после отключения - например, перед обслуживанием оборудования.

Назначение и область применения

Выключатель нагрузки 2 полюса 40 ампер AVN - это не автоматический выключатель, а ручной разъединитель. Он не защищает от перегрузок или коротких замыканий, а лишь обеспечивает физическое разрывание цепи. Применяется совместно с предохранителями или автоматическими выключателями, которые берут на себя функции защиты.

• Подходит для управления двигателями, нагревательными элементами, освещением и другим оборудованием с активной или индуктивной нагрузкой.
• Используется в распределительных щитах, на станках, конвейерах, насосных системах - там, где требуется видимый разрыв цепи для безопасности при ремонте.
• Не предназначен для частых включений/выключений - рассчитан на оперативное, а не на регулярное коммутирование.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который устройство может проводить без повреждений.
• Номинальное напряжение: 400 В AC - работает в сетях переменного тока до этого значения.
• Отключающая способность: 6 кА - способен безопасно отключить цепь при КЗ до этой величины, но не защищает от него самостоятельно.
• Количество полюсов: 2 - размыкает два провода (L1 и L2), подходит для трехфазных систем, если используются только две фазы.
• Степень защиты IP20: защищен от прикосновения пальцами и крупным инструментом, но не от пыли и воды - устанавливается внутри закрытых щитов.
• Способ монтажа: DIN-рейка 35 мм - легко крепится в стандартном электрошкафе.
• Модульная ширина: 2 модуля - занимает 18 мм в ширину.
• Глубина монтажа: 50 мм - требует свободного места за рейкой для установки.
• Количество НО контактов: 1 - есть один нормально открытый контакт для сигнализации состояния (например, для индикации “включен” через внешний индикатор).
• Макс. мощность лампы: 400 Вт - можно использовать для управления светильниками, но не рекомендуется для светодиодных или энергосберегающих ламп без проверки совместимости.

Совместимость и монтаж

Выключатель нагрузки 2 полюса 40 ампер AVN устанавливается на DIN-рейку в распределительном щите. Для подключения используются винтовые зажимы - провода сечением до 16 мм2 (медные) допускаются. Подключение выполняется с соблюдением полярности: вход и выход помечены на корпусе. Рукоятка позволяет вручную перевести контакты в положение “ON/OFF”. После монтажа необходимо проверить плотность затяжки клемм и отсутствие люфта в механизме.

Безопасность и стандарты

Выключатель нагрузки AVN соответствует ГОСТ Р 50030.3-2012 (эквивалент МЭК 60947-3:2008). Это гарантирует соответствие требованиям к механической прочности, долговечности и электробезопасности. Устройство прошло испытания на термическую и электродинамическую стойкость. Однако, поскольку он не имеет тепловой или электромагнитной защиты, его нельзя применять как самостоятельное средство защиты - всегда используйте его в паре с автоматическим выключателем или предохранителем.

Преимущества

• Четкий визуальный сигнал положения - рукоятка показывает, включена ли цепь.
• Физический разрыв цепи - необходим для работы по правилам охраны труда при техобслуживании.
• Устойчив к перегрузкам по току благодаря robustному контакту и медным деталям.
• Совместим со всеми популярными сериями щитового оборудования EKF и других производителей, использующих стандартную DIN-рейку.
• Наличие одного НО контакта позволяет подключить индикатор состояния без дополнительных устройств.

Ограничения применения

• Не предназначен для частого включения/отключения - более 10–15 раз в день снижает срок службы контактов.
• Не защищает от перегрузок, коротких замыканий и скачков напряжения - обязательно сочетать с автоматом или предохранителем.
• IP20 - запрещено использование во влажных помещениях, на улице или в местах с высокой запыленностью.
• Не подходит для управления емкостными нагрузками (конденсаторы) или высокочастотными источниками питания.
• Максимальная мощность лампы 400 Вт - не следует использовать для управления несколькими LED-светильниками суммарной мощностью выше этого значения без учета импульсных токов.

Примеры использования

• Отключение двух фаз асинхронного двигателя 3 кВт в цеху перед плановым обслуживанием.
• Разъединение цепи нагревательного элемента в термокамере для доступа к внутренним компонентам.
• Ручное управление освещением в помещении с одним светильником 400 Вт (галогенный или лампа накаливания).
• Комбинирование с автоматом 40 А в щите - автомат защищает от аварий, выключатель обеспечивает видимый разрыв.

Практические советы

• Перед установкой убедитесь, что глубина шкафа достаточна - минимум 50 мм от лицевой панели до задней стенки.
• При использовании с двигателем - выбирайте автомат с характеристикой D для пусковых токов, а выключатель AVN просто разъединяет цепь.
• Если планируете индикацию состояния, подключите сигнальную лампу к НО контакту через подходящий резистор (обычно 1–2 кОм, 0,5 Вт).
• Не используйте этот выключатель вместо рубильника в бытовых условиях - он не рассчитан на частое ручное управление.
• Проверьте совместимость с вашим автоматом: номиналы должны совпадать (40 А), а тип монтажа - быть DIN-рейка.
