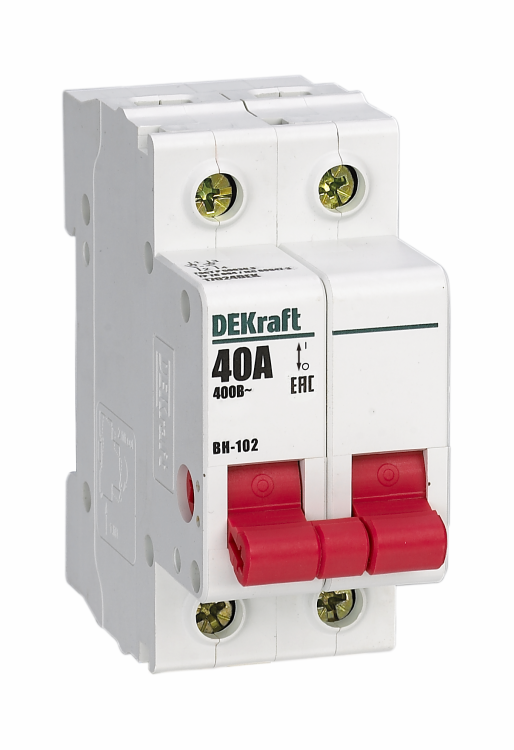

Выключатель нагрузки 2п ВН-102 40А (17024DEK) APC

Выключатель-разъединитель 2-полюсный 40А ВН-102 от DEKraft предназначен для ручного отключения и включения электрических цепей до 400 В в распределительных щитах. Этот аппарат сочетает функции коммутационного устройства и разъединителя, что делает его удобным решением для обслуживания и безопасности при работах на линии.

Назначение и область применения

Выключатель-разъединитель 2-полюсный 40А ВН-102 используется для безопасного отключения участков электросети перед техобслуживанием, ремонтом или аварийными ситуациями. Подходит для установки в бытовых, промышленных и коммерческих распределительных щитах. Применяется в системах с напряжением до 400 В, где требуется явное физическое размыкание цепи - например, для питания станков, насосов, нагревательных элементов или групп освещения.

Технические характеристики

• Номинальное напряжение: 230 В (рабочее), допускается до 400 В
• Номинальный ток: 40 А
• Количество полюсов: 2
• Тип включения/отключения: выключатель-разъединитель нагрузки
• Управление: поворотная рукоятка красного цвета
• Способ монтажа: на DIN-рейку (шириной 2 модуля)
• Подключение силовой цепи: винтовые зажимы
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Конструкция: предназначена для внутренней установки в закрытый распределительный щит
• Количество нормально открытых контактов: 0
• Рабочее положение: любое

Совместимость и монтаж

Выключатель-разъединитель 2-полюсный 40А ВН-102 совместим со всеми стандартными DIN-рейками типа TS35. Монтаж выполняется путём защёлкивания на рейку - никаких дополнительных креплений не требует. Для подключения проводов используйте винтовые зажимы: рекомендуемые сечения - от 0,5 до 16 мм2 медных жил. Перед подключением обязательно отключите питание. После установки проверьте плотность затяжки контактов - слабое соединение вызывает перегрев при нагрузке 40 А.

Безопасность и стандарты

Выключатель-разъединитель 2-полюсный 40А ВН-102 соответствует требованиям к устройствам ручного отключения согласно ГОСТ Р 50030.3 и IEC 60947-3. Конструкция с мостиковыми контактами предотвращает пробой дуги через изоляцию, снижая риск возгорания. Красная рукоятка визуально сигнализирует о состоянии аппарата - включено/выключено. IP20 позволяет использовать только внутри электрошкафов - не для уличной или влажной среды.

Преимущества

• Чёткий визуальный контроль состояния цепи благодаря ярко окрашенной рукоятке
• Надёжное механическое размыкание - гарантирует отсутствие скрытого замыкания
• Усиленная рукоятка рассчитана на многократные операции включения/отключения
• Компактная двухмодульная конструкция экономит место в щите
• Изготовлен с учётом требований к проектированию - рекомендован для проектного ассортимента

Ограничения применения

• Не предназначен для частого автоматического включения/отключения - не является автоматическим выключателем
• Запрещён к использованию вне закрытых щитов из-за низкой степени защиты IP20
• Не имеет встроенной защиты от перегрузки или короткого замыкания - необходимо применять вместе с автоматическими выключателями
• Не поддерживает управление дистанционно или по сигналу
• Не работает при температуре ниже -25C и выше +60C - уточните условия эксплуатации в спецификации DEKraft

Примеры использования

• Отключение группы мощных потребителей (электрокотлы, тепловые завесы) перед плановым обслуживанием
• Разъединение цепи питания станка для проведения ремонтных работ
• Физический разрыв сети в распределительном щите объекта для обеспечения электробезопасности персонала
• Комбинирование с автоматом в одном ряду - автомат защищает от перегрузки, ВН-102 даёт видимое размыкание

Практические советы

• Перед установкой проверьте соответствие номинального тока 40 А нагрузке - не превышайте этот порог
• При подключении проводов не забудьте зачистить жилы до 8–10 мм - недостаточная зачистка снижает надёжность контакта
• Используйте ВН-102 только как разъединитель, а не как основную защиту - всегда ставьте рядом автоматический выключатель
• При сборке щита располагайте выключатель-разъединитель 2-полюсный 40А ВН-102 на уровне глаз - так удобнее контролировать состояние
• Обязательно пометьте рукоятку биркой: “Электрооборудование”, “Отключение для ремонта” - это требование правил техники безопасности
