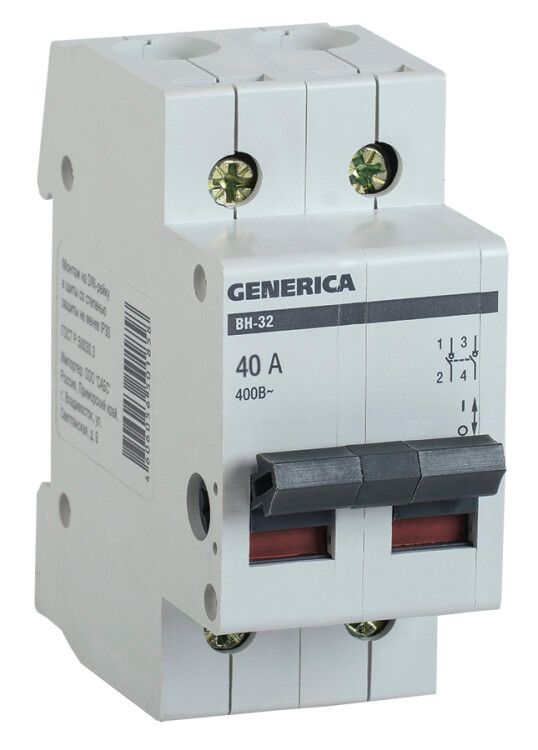

Выключатель нагрузки модульный (мини-рубильник) ВН-32 2Р 40А | MNV15-2-040 GENERICA IEK

Выключатель нагрузки (мини-рубильник) ВН-32 2П 40А от GENERICA и IEK — это надёжный коммутационный аппарат для ручного отключения и включения электрической цепи под нагрузкой. Применяется в распределительных щитах на DIN-рейке, обеспечивает безопасную изоляцию цепи при обслуживании и соответствует требованиям для промышленного и бытового использования.

Назначение и область применения

Выключатель нагрузки ВН-32 2П 40А предназначен для ручного включения, отключения и разъединения электрической цепи при рабочих токах до 40 А. Он не рассчитан на автоматическое отключение при КЗ — для этого нужны автоматы. Однако он выдерживает токи короткого замыкания в течение короткого времени, что позволяет использовать его как устройство разъединения перед ремонтом. Подходит для установки в силовые щиты, на производстве, в офисах, жилых домах и других объектах с переменным током 400 В.

Технические характеристики

• Номинальный ток: 40 А — максимальный постоянный ток, который аппарат может проводить длительно без перегрева;
• Напряжение: 400 В AC — работает в сетях с переменным током, частотой 50 Гц;
• Количество полюсов: 2 — управляет двумя фазами одновременно, подходит для трёхфазных систем с заземлённой нейтралью;
• Способ монтажа: на DIN-рейку шириной 17,5 мм — устанавливается в стандартные распределительные щиты;
• Модульная ширина: 2 модуля — занимает место 36 мм по ширине;
• Степень защиты IP20 — защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли; подходит только для внутренней установки в закрытые щиты;
• Климатическое исполнение УХЛ4 — допускает работу при температуре от −40 °C до +40 °C и повышенной влажности, характерной для неотапливаемых помещений в средней полосе России;
• Срок службы: 15 лет — при соблюдении условий эксплуатации и не более 10 000 операций включения/отключения;
• Материал корпуса: пластик — устойчив к механическим повреждениям и химическим воздействиям;
• Цвет: серый — совместим со стандартными цветовыми решениями электрооборудования;
• Рукоятка: рычаг перекидной — удобно переключать вручную, имеет чёткую визуализацию положения “ВКЛ” / “ОТКЛ”;
• Контакты: 2 нормально разомкнутых — при включении замыкаются, при отключении — размыкают цепь полностью.

Совместимость и монтаж

Выключатель нагрузки ВН-32 2П 40А легко монтируется на стандартную DIN-рейку типа TS35. Для подключения используются винтовые зажимы — рекомендуется затягивать кабели моментом 0,8–1,0 Н·м, чтобы избежать пережима или плохого контакта. Максимальное сечение провода — до 16 мм² медного. Не требует специального инструмента. Совместим с другими компонентами серии ВН-32 и стандартными щитами от GENERICA, IEK и аналогичных производителей. Установка возможна рядом с автоматическими выключателями, УЗО и другим оборудованием, если сохраняется минимальный зазор между элементами.

Безопасность и стандарты

Выключатель нагрузки ВН-32 2П 40А соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для устройств разъединения. Обеспечивает видимый разрыв цепи — важное условие безопасности при проведении работ. Отсутствие автоматического отключения при КЗ делает его не заменяемым для защиты от перегрузок — обязательно сочетать с автоматическим выключателем. Сертифицирован для использования в помещениях с невзрывоопасной средой.

Преимущества

• Надёжный механический контакт — минимум отказов даже при частом использовании;
• Яркая визуальная индикация состояния через положение рычага — исключает ошибки при обслуживании;
• Интеграция в типовой щит — не требует доработки конструкции;
• Долгий срок службы — 15 лет при правильном применении;
• Поддерживается крупными брендами — GENERICA и IEK обеспечивают совместимость запчастей и сервиса.

Ограничения применения

• Не используется как защитный аппарат — не отключает при перегрузках и КЗ;
• IP20 — нельзя устанавливать во влажных, пыльных или открытых местах (например, на улице, в цехах с брызгами);
• Не предназначена для частого включения/отключения под нагрузкой свыше 10 000 раз — для таких задач нужен контактор;
• Не подходит для управления двигателями мощностью выше 5,5 кВт без предварительного снижения пускового тока;
• Не применяется в цепях постоянного тока — только переменный ток 50 Гц.

Примеры использования

• Главный рубильник в этажном щите многоквартирного дома — для отключения питания квартиры при ремонте;
• Разъединитель на входе в станок или насосную группу — для безопасного доступа к оборудованию;
• Резервный выключатель в распределительном щите с несколькими контурами — для отключения группы потребителей;
• Обвязка системы освещения в административном здании — для ручного отключения света после окончания работы.

Практические советы

• Выбирая ВН-32 2П 40А, проверьте, что ваша нагрузка не превышает 40 А — лучше иметь запас 10–20 %;
• Всегда используйте этот выключатель в паре с автоматом — он лишь разъединяет, но не защищает;
• При монтаже в щиту оставляйте свободное пространство вокруг — теплоотвод важен для долгой жизни;
• Не пытайтесь заменить его на обычный автомат — они не дают видимого разрыва, что противоречит правилам безопасности;
• Проверяйте состояние контактов раз в год — особенно в условиях высокой влажности или пыли внутри щита.
