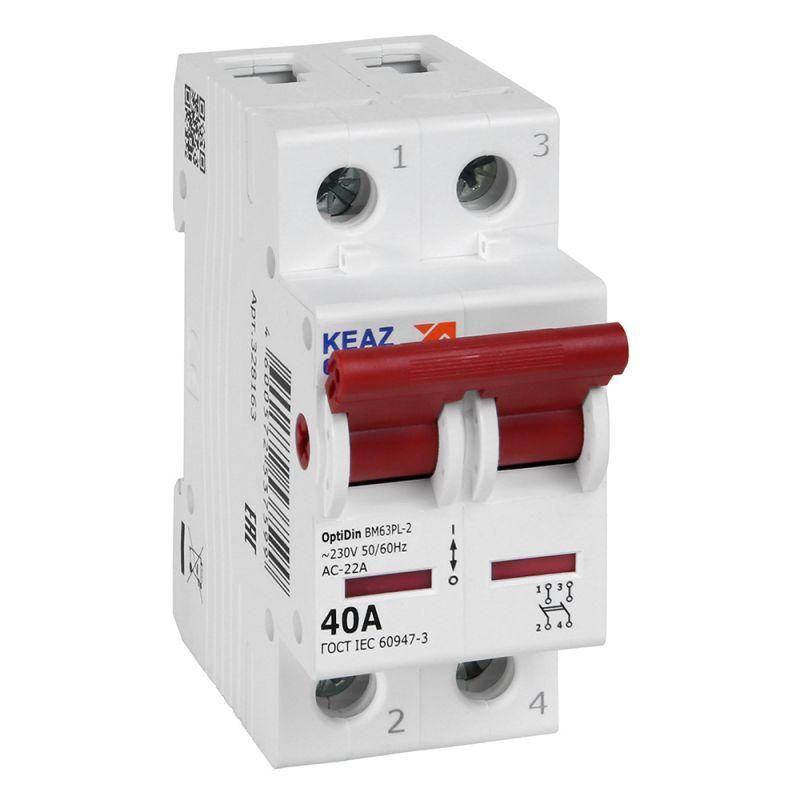

Выключатель нагрузки модульный OptiDin BM63PL-240-УХЛ3 (BM63PL) | 328163 КЭАЗ

Выключатель нагрузки модульный 2П 40А 400В BM63PL-240-УХЛ3 (BM63PL) от КЭАЗ предназначен для безопасного отключения электрической цепи в распределительных щитах. Это надёжный разъединитель, который используется там, где нужен механический разрыв цепи без автоматической защиты от перегрузок или коротких замыканий.

Назначение и область применения

Выключатель нагрузки модульный 2П 40А 400В BM63PL-240-УХЛ3 (BM63PL) применяется исключительно для ручного отключения нагрузки в вводно-распределительных щитах. Он не защищает от перегрузок или КЗ - это задача автоматических выключателей. Подходит для использования в качестве главного рубильника в квартире, доме или на объекте, когда требуется физический разрыв цепи перед обслуживанием или аварийным отключением.

Технические характеристики

• Номинальный ток: 40 А
• Номинальное напряжение: 230 В (переменный ток AC)
• Количество полюсов: 2
• Тип напряжения: переменный ток (AC)
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ монтажа: на DIN-рейку шириной 17,5 мм
• Модульная ширина: 2 модуля (36 мм)
• Тип рукоятки: рычаг поворотный - удобен для ручного управления
• Изделие из серии: OptiDin BM63

Совместимость и монтаж

Выключатель нагрузки модульный 2П 40А 400В BM63PL-240-УХЛ3 (BM63PL) устанавливается на стандартную DIN-рейку типа TS35. Его двухмодульная ширина позволяет легко разместить в щите рядом с другими устройствами. Для подключения используйте провода сечением до 16 мм2 - это соответствует нормам для тока 40 А. Убедитесь, что зажимы плотно затянуты, чтобы избежать нагрева контактов. Не допускается установка в условиях повышенной влажности или запылённости - IP20 не обеспечивает защиту от внешней среды.

Безопасность и стандарты

Выключатель нагрузки BM63PL соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для аппаратов коммутационных. Применяется только в сетях с рабочим напряжением до 400 В переменного тока. Нельзя использовать для отключения токов короткого замыкания - он не имеет расцепителей. Отключение выполняется только при номинальном токе или ниже.

Преимущества

• Надёжный механический разрыв цепи - идеально для изоляции участка сети при ремонте
• Удобная поворотная рукоятка - легко определить положение “вкл/выкл” даже в темноте
• Совместим со всеми комплектующими серии OptiDin BM63
• Произведён на КЭАЗ - проверенная технология и долгий срок службы

Ограничения применения

• Не предназначена для автоматического отключения при перегрузке или КЗ
• Не устанавливается вне закрытых щитов - степень защиты IP20 не защищает от пыли и воды
• Не рекомендуется для частого включения/отключения (более 10–15 раз в день) - снижает срок службы контактов
• Не подходит для постоянного регулирования тока - только коммутация

Примеры использования

• Главный выключатель в этажном щите многоквартирного дома
• Общий разъединитель для всей электропроводки квартиры
• Отключающее устройство перед группой автоматов в бытовом щите
• Рубильник для отключения питания оборудования перед техобслуживанием

Практические советы

• Выбирайте этот выключатель только тогда, когда вам нужен именно разъединитель, а не автомат. Для защиты от перегрузок добавьте автоматический выключатель после него.
• При монтаже соблюдайте полярность - хотя для 2П устройства она не критична, лучше подключать вход с одной стороны для единообразия.
• Не используйте BM63PL в помещениях с высокой влажностью (ванная, баня, подвал) - риск коррозии контактов.
• Проверяйте состояние контактов каждые 1–2 года при активном использовании - особенно если есть признаки нагрева или потемнения.
• Помните: BM63PL - часть серии OptiDin. Все элементы этой серии совместимы между собой, поэтому можно легко заменить или расширить систему.
