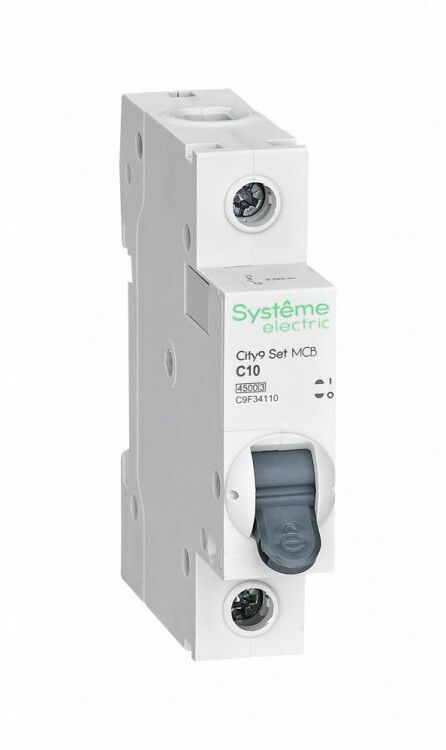

Выключатель автоматический модульный 1п C 10А 4.5кА City9 Set 230В SE C9F34110 APC

Автоматический выключатель модульный однополюсный 10А С 4.5кА 230В от бренда Systeme Electric (артикул c9f34110) предназначен для защиты бытовых и легких промышленных цепей от перегрузок и коротких замыканий. Он устанавливается на DIN-рейку и подходит для сетей с напряжением 230 В переменного тока.

Назначение и область применения

Этот автоматический выключатель защищает электрические цепи от повреждений, вызванных длительной перегрузкой или внезапным коротким замыканием. Подходит для установки в распределительных щитках жилых домов, офисов, магазинов и небольших производственных объектов. Часто используется для защиты освещения, розеточных групп и маломощного оборудования - например, компьютеров, принтеров, бытовой техники.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 230 В переменного тока (AC)
• Количество полюсов: 1 - управляет одной фазой сети
• Номинальная отключающая способность: 4,5 кА - максимальный ток КЗ, который устройство может безопасно отключить
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, люминесцентные лампы, насосы, компрессоры)
• Степень защиты: IP20 - защита от прикосновения пальцами и твердыми предметами, но не от воды
• Номинальное напряжение изоляции: 440 В - гарантирует надежную изоляцию даже при кратковременных скачках напряжения
• Ширина: 1 модуль (17,5 мм) - совместим со стандартными DIN-рейками
• Глубина монтажа: 45 мм - требует минимального свободного места внутри щита
• Частота: 50 Гц - рассчитан на работу в сетях России и стран СНГ
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую нагрузку на провода
• Способ монтажа: на DIN-рейку
• Степень загрязнения: 2 - допустимо использование в помещениях с обычным уровнем запыленности

Совместимость и монтаж

Автоматический выключатель modulnyy odnopolyusnyy 10A S 4.5kA 230B (c9f34110) устанавливается на стандартную DIN-рейку шириной 35 мм. Его одномерная конструкция позволяет легко размещать несколько аппаратов рядом. Для подключения используются зажимы с зажимной пластиной - кабель вставляется до упора и фиксируется винтом. Максимальное сечение жилы - 2,5 мм2 (медная). Надежные клеммы предотвращают случайное выпадение проводов и доступ к токоведущим частям. Монтаж выполняется при отключенном питании. После установки проверьте плотность затяжки контактов и правильность подвода фазы.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 60898-1 для автоматических выключателей для бытового и аналогичного использования. Конструкция выполнена с учетом требований безопасности: ударопрочный термостойкий корпус, изолированные клеммы, отсутствие открытых токоведущих элементов при установленном лицевом рычаге. Класс токоограничения 3 снижает риск возгорания при КЗ. Серия City9 SET прошла сертификацию в системе ГОСТ Р.

Преимущества

• Механизм “мгновенной коммутации” обеспечивает быстрое и четкое срабатывание, минимизируя время горения дуги
• 6 металлических заклепок усиливают корпус, увеличивая долговечность при механических воздействиях
• Изоляционные клеммы исключают контакт с токоведущими частями при обслуживании
• Низкая глубина монтажа (45 мм) экономит место в щите
• Совместимость с другими устройствами серии City9 SET - удобно для унифицированной сборки щитов

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, на улице или в сырых помещениях - степень защиты IP20 не защищает от воды
• Не рекомендован для защиты мощных двигателей с высоким пусковым током (более 5–7×Iн) - лучше использовать характеристику D
• Не подходит для трехфазных цепей - требуется трёхполюсный вариант
• Не следует применять в средах с высокой запыленностью или химическими выбросами - степень загрязнения 2 ограничивает условия эксплуатации

Примеры использования

• Защита группы розеток в кухне или комнате
• Отключение светильников в коридоре или ванной
• Щитовая защита для холодильника, микроволновой печи, стиральной машины
• Распределительный щит в небольшом офисе или мастерской
• Дополнение в существующий щит с другими автоматами серии City9 SET

Практические советы

• Выбирая автомат, убедитесь, что расчетный ток нагрузки не превышает 80% от номинала (до 8 А для 10 А автомата) - это продлит срок службы
• При замене старого автомата сверьте тип характеристики: C подходит для смешанных нагрузок, но не для сварочного аппарата или мощного насоса
• Проверяйте посадочный диаметр кабеля - он должен подходить под зажимы (обычно 0,5–2,5 мм2)
• Не используйте этот автомат в качестве главного входного устройства - для этого нужны более высокие значения отключающей способности (6–10 кА)
• При сборке щита соблюдайте цветовую маркировку: фаза - красный/коричневый провод, ноль - синий, земля - желто-зеленый
