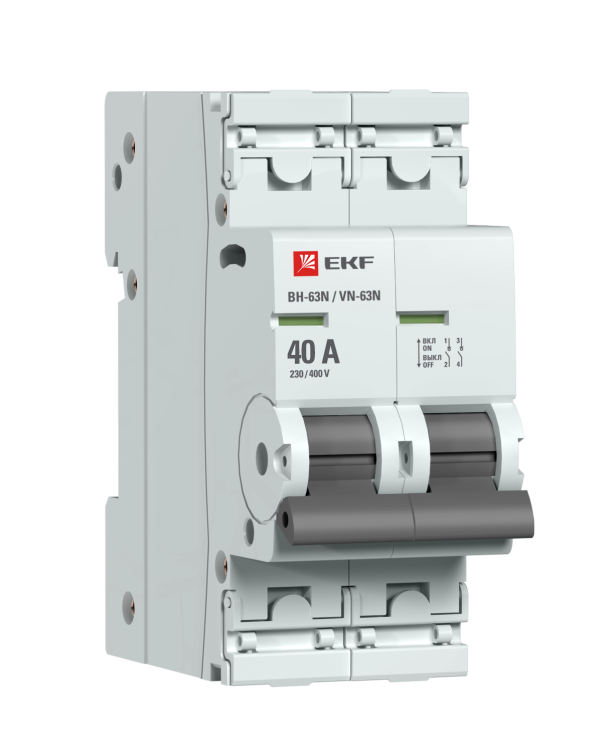

Выключатель нагрузки 2P 40А ВН-63N PROxima| S63240 | EKF

Выключатель нагрузки 2 полюса 40 А ВН-63N от EKF PROxima - это механический коммутационный аппарат для частого включения и отключения электрических цепей переменного тока. Подходит для управления активными и индуктивными нагрузками, такими как насосы, вентиляторы и малые двигатели, уже защищённые автоматическими выключателями или предохранителями.

Назначение и область применения

Выключатель нагрузки 2 полюса 40 А ВН-63N предназначен для ручного отключения и включения электрических цепей при рабочих токах до 40 А. Он не заменяет автоматический выключатель - не обеспечивает защиту от КЗ и перегрузки, но позволяет безопасно отключить оборудование перед обслуживанием или ремонтом. Применяется в распределительных щитах промышленного и бытового назначения: на станках, конвейерах, системах вентиляции, освещении, тепловых аппаратах.

Технические характеристики

• Номинальный ток: 40 А
• Номинальное напряжение: 230 В переменного тока (AC)
• Количество полюсов: 2
• Тип коммутации: выключатель-разъединитель нагрузки
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Модульная ширина: 2 модуля (36 мм)
• Глубина монтажа: 50 мм
• Количество нормально открытых контактов: 2
• Количество переключающих контактов: 0 - функция только включения/отключения, без сигнализации

Совместимость и монтаж

Выключатель нагрузки 2 полюса 40 А ВН-63N монтируется на стандартную DIN-рейку типа TS35. Установка осуществляется путём защёлкивания - фиксация происходит двумя зажимами на задней части корпуса. Для подключения используются винтовые клеммы, расположенные снизу. После монтажа клеммы закрываются пластиковыми крышками, которые можно запечатать пломбой. Габариты позволяют установить два таких устройства рядом в одном ряду. Максимальное сечение провода - до 16 мм2 (по рекомендациям EKF).

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Наличие изолирующих крышек над клеммами снижает риск случайного прикосновения к токоведущим частям. Цветовой индикатор на лицевой панели показывает реальное положение контактов: «ON» - зелёный, «OFF» - красный. Это повышает безопасность при работе с электрооборудованием.

Преимущества

• Усиленный корпус с дополнительными заклёпками - повышенная механическая прочность
• Пластиковые крышки на клеммах - предотвращают несанкционированный доступ и позволяют применять пломбы
• Удобная рукоятка с чётким ходом - обеспечивает надёжное включение и отключение даже при высокой нагрузке
• Цветовая индикация состояния контактов - наглядно показывает, включен или отключен прибор
• Обновлённая версия серии ВН-63 - улучшенная долговечность и надёжность по сравнению со старыми моделями

Ограничения применения

• Не предназначен для защиты от короткого замыкания - обязательно требуется установка автомата или предохранителя в цепи
• Не рассчитан на работу в условиях повышенной влажности, пыли или на улице - степень защиты IP20 требует установки внутри закрытого щита
• Не имеет встроенной аварийной отключающей функции - управление только вручную
• Подходит только для переменного тока 230 В - нельзя использовать в сетях постоянного тока или выше 230 В

Примеры использования

• Отключение электродвигателя насоса в системе водоснабжения перед техобслуживанием
• Ручное отключение конвейера на производстве для планового ремонта
• Изоляция участка цепи освещения в административном здании при замене светильников
• Коммутирование печи или ТЭНа в системе отопления с контролируемым отключением

Практические советы

• Выбирая выключатель нагрузки 2 полюса 40 А ВН-63N, проверьте соответствие номинала нагрузки - ток потребления оборудования не должен превышать 40 А
• При монтаже используйте кабель с сечением 1,5–16 мм2; слишком тонкий провод может перегреваться, слишком толстый - плохо фиксироваться в клемме
• После подключения всегда закрывайте клеммы пластиковыми крышками и, при необходимости, опломбируйте - это обязательное условие для прохождения проверок Энергонадзора
• Не используйте этот выключатель как основной защитный аппарат - он не спасёт от перегрузки! Обязательно сочетайте его с автоматическим выключателем подходящего номинала
• При замене старого ВН-63 на новую модель ВН-63N - габариты совпадают, поэтому замена возможна без изменения места установки
