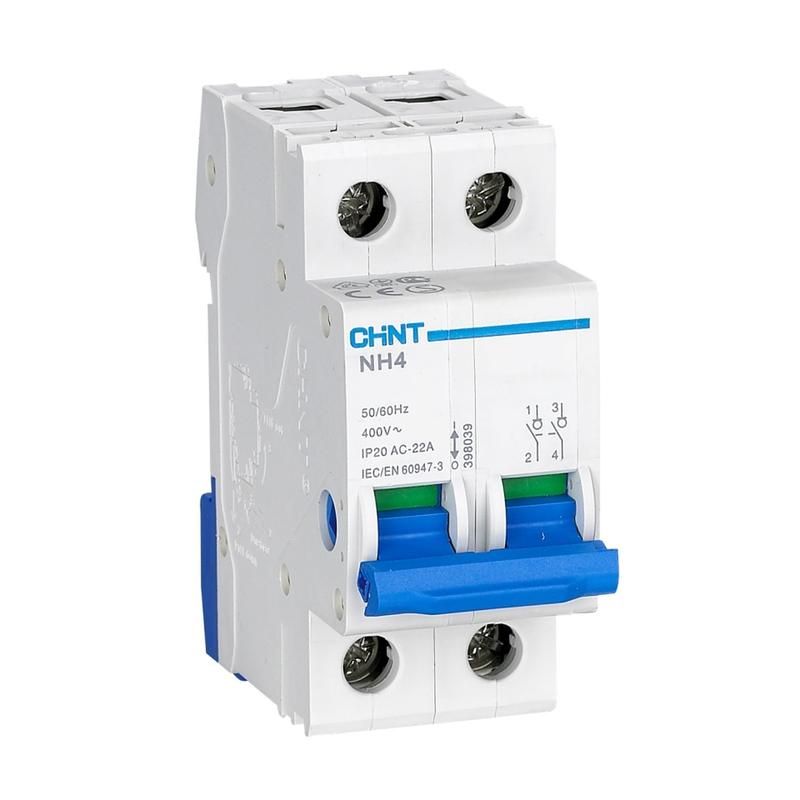

Выключатель нагрузки NH4 2P 32A (DB) (R) | 398040 CHINT

Выключатель нагрузки NH4 2-полюсный 32A - устройство для безопасного отключения электрической нагрузки в распределительных щитах. Произведён бренда CHINT, артикул 398040, предназначен для работы в бытовых и промышленных сетях с номинальным током до 32 А.

Назначение и область применения

Выключатель нагрузки NH4 2-полюсный 32A используется для ручного отключения и включения электрической нагрузки в цепях переменного тока. Применяется в качестве коммутационного аппарата в конечных распределительных щитах - например, для отключения питания групп освещения, розеточных контуров, маломощных двигателей или нагревательных приборов. Подходит для установки в жилых, офисных и легкопромышленных объектах. Не предназначен для автоматического отключения при перегрузках или КЗ - для этого требуются автоматы или предохранители.

Технические характеристики

• Количество полюсов: 2
• Номинальный ток: 32 А
• Рабочее напряжение: до 415 В AC, 50/60 Гц
• Степень защиты: IP20 - защищает от доступа пальцев и крупных предметов, но не от пыли и воды
• Ширина одного полюса: 18 мм
• Монтаж: на DIN-рейку 35 мм (стандартная, симметричная)
• Категория применения: AC22A - для управления индуктивными нагрузками (например, двигателями, трансформаторами)
• Механическая износостойкость: 8500 циклов включения/отключения
• Электрическая износостойкость: 1500 циклов при номинальной нагрузке
• Подключение: гибкий кабель, шины типов PIN и FORK

Совместимость и монтаж

Выключатель нагрузки NH4 2-полюсный 32A совместим со всеми стандартными DIN-рейками 35 мм. Устанавливается в распределительных щитах вместе с другими модульными аппаратами - автоматами, УЗО, реле. Ширина двух полюсов составляет 36 мм, что позволяет легко разместить его в компактных щитах. Для подключения используйте провода сечением до 16 мм2 (по нормам IEC 60947-3). Напряжение на клеммах должно соответствовать классу 415 В. Не допускается подключение к постоянному току - устройство рассчитано исключительно на переменный ток.

Безопасность и стандарты

Выключатель нагрузки NH4 2-полюсный 32A соответствует требованиям стандарта IEC 60947-3 для выключателей нагрузки. Серия NH4 прошла сертификацию на соответствие международным нормам безопасности. IP20 обеспечивает базовую защиту от случайного контакта с токоведущими частями, но не защищает от внешних воздействий - поэтому устанавливать его следует только внутри закрытых щитов. Отсутствует функция автоматического отключения - пользователь обязан самостоятельно контролировать состояние сети перед операцией отключения.

Преимущества

• Удобная визуальная индикация положения контактов - рычаг четко показывает “ВКЛ” / “ОТКЛ”
• Надёжное механическое фиксирование в обоих положениях - не самопроизвольно отключается
• Гибкость подключения: можно использовать как кабель, так и шины PIN/FORK
• Совместимость с широким спектром модульных устройств серии NH4
• Высокая долговечность: 8500 механических циклов обеспечивают срок службы более 10 лет при регулярном использовании

Ограничения применения

• Не применяется для защиты от перегрузок и коротких замыканий - требуется обязательная установка автомата или предохранителя в цепи
• Не подходит для открытых помещений, улиц, сырых зон - степень защиты IP20 не защищает от влаги и пыли
• Не работает с постоянным током - только переменный ток 50/60 Гц
• Номинальный ток 32 А ограничен - для нагрузок выше 63 А необходимо выбирать другие модели серии NH4
• Не имеет возможности дистанционного управления - только ручное управление

Примеры использования

• Отключение группы розеток в офисе перед ремонтом
• Ручное отключение насоса или вентилятора в промышленном оборудовании
• Вводной выключатель в распределительном щите квартиры для отключения всей внутренней сети
• Коммутирующее устройство для теплового оборудования (обогреватели, сушилки)

Практические советы

• Перед монтажом проверьте, что номинальный ток нагрузки не превышает 32 А - превышение вызовет перегрев и выход из строя
• При подключении шин PIN/FORK убедитесь, что они плотно зафиксированы - плохой контакт повышает риск нагрева
• Используйте выключатель только в составе щита с крышкой - IP20 не защищает от внешнего воздействия
• При замене старого аппарата учтите, что ширина 36 мм должна свободно поместиться в вашем щите
• Не используйте этот выключатель вместо рубильника в высокотоковых системах - он не рассчитан на токи свыше 63 А
