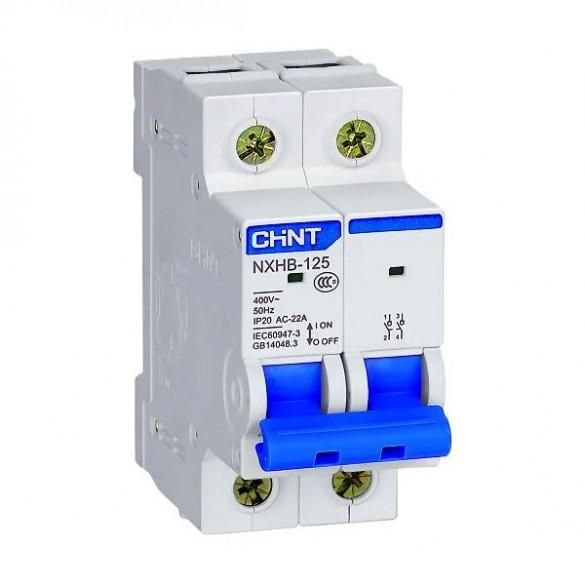

Выключатель нагрузки NXHB-125 2P 32A(R) | 193174 CHINT

Выключатель нагрузки 2P 32A(R) NXHB-125 от бренда CHINT предназначен для безопасного ручного отключения и включения электрической нагрузки в распределительных щитах. Этот аппарат обеспечивает надёжное механическое размыкание цепи и применяется там, где требуется физическое отсоединение оборудования - например, при техобслуживании или замене устройств.

Назначение и область применения

Выключатель нагрузки 2P 32A(R) NXHB-125 используется для коммутации токов нагрузки в сетях переменного тока до 415 В и частотой 50/60 Гц. Он не предназначен для автоматического отключения при перегрузках или КЗ - это функция автоматических выключателей. Его задача - обеспечить видимое и надёжное разрывание цепи. Применяется в качестве вводного аппарата в конечных распределительных щитах жилых, офисных и промышленных объектов. Подходит для управления группами освещения, нагревательными приборами, насосами, вентиляторами и другим оборудованием, требующим ручного отключения.

Технические характеристики

• Количество полюсов: 2 (2P)
• Номинальный ток: 32 А
• Номинальное напряжение: до 415 В AC
• Частота: 50/60 Гц
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды
• Категория применения: AC21B, AC22A - для активной и слаботочной индуктивной нагрузки
• Механическая износостойкость: 8500 циклов включения/отключения
• Электрическая износостойкость: 1500 циклов при номинальном токе
• Кратковременный ток устойчивости: 12 × Ie (384 А) в течение 1 секунды
• Ширина одного полюса: 18 мм
• Монтаж: на DIN-рейку 35 мм
• Подключение: гибкий кабель, шины типов PIN и FORK

Совместимость и монтаж

Выключатель нагрузки 2P 32A(R) NXHB-125 совместим со всеми стандартными DIN-рейками 35 мм. Устанавливается в распределительных щитах вместе с автоматическими выключателями, УЗО и другими модульными устройствами. Ширина двухполюсного аппарата составляет 36 мм - учитывайте это при компоновке щита. Для подключения используйте провода сечением до 16 мм2 (по нормам производителя). Напряжение на входе и выходе должно соответствовать номинальному - не выше 415 В. Не допускается установка в условиях повышенной запылённости, влаги или температур ниже -5 C и выше +40 C.

Безопасность и стандарты

Выключатель нагрузки NXHB-125 соответствует требованиям международных стандартов IEC 60947-3 и ГОСТ Р 50030.3. Сертифицирован для использования в электроустановках до 1000 В. Отличительная черта - наличие визуального разрыва контактов, что гарантирует безопасность при работах на оборудовании. Обеспечивает класс защиты IP20 - недостаточен для открытых площадок, ванных комнат или производств с высокой влажностью.

Преимущества

• Удобная ручка с ярко выраженным положением “ВКЛ” / “ОТКЛ” - позволяет легко определить состояние аппарата
• Фиксация в обоих положениях - предотвращает случайное отключение
• Разъединительная функция - создаёт видимый разрыв цепи, необходимый для проведения ремонтных работ
• Гибкость подключения - поддерживаются как одножильные, так и многожильные кабели, а также шины PIN/FORK
• Высокая механическая долговечность - 8500 циклов работы без потери характеристик

Ограничения применения

• Не является защитным аппаратом - не реагирует на перегрузки и короткие замыкания
• Не подходит для установки вне помещений - степень защиты IP20 исключает использование во влажных, пыльных или наружных условиях
• Не рассчитан на частые операции включения/отключения под нагрузкой более 1500 циклов - для таких задач нужен контактор
• Не следует использовать в цепях с постоянным током - только для переменного тока 50/60 Гц
• Недопустимо применение при температуре ниже -5 C и выше +40 C

Примеры использования

• Вводной выключатель в этажном распределительном щите для отключения группы розеток
• Отключающее устройство перед тепловым насосом или кондиционером
• Ручной разъединитель для питания станка на производстве перед плановым ТО
• Компонент в щите управления системой вентиляции

Практические советы

• Перед монтажом проверьте соответствие номинального тока нагрузки - 32 А не должен превышаться даже кратковременно
• При использовании шин PIN/FORK убедитесь, что они плотно прилегают к контактам - плохой контакт вызывает перегрев
• Не устанавливайте рядом с источниками тепла - перегрев снижает срок службы
• Для удобства обслуживания сочетайте с этикетками, указывающими, какую цепь отключает этот выключатель нагрузки 2P 32A(R) NXHB-125
• Если вам нужна защита от КЗ - выбирайте автоматический выключатель; если нужен только разрыв - этот аппарат идеален
