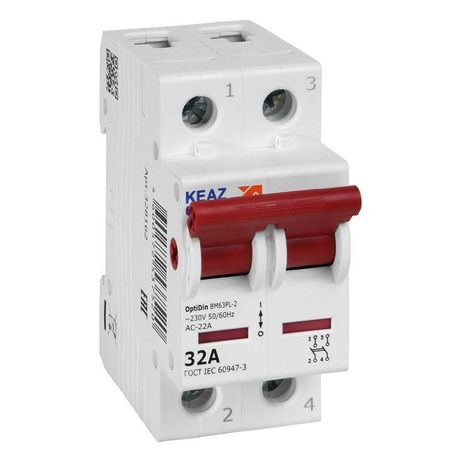

Выключатель нагрузки модульный OptiDin BM63PL-232-УХЛ3 (BM63PL) | 328162 КЭАЗ

Выключатель нагрузки модульный 2П 32А 400В OptiDin BM63PL-232-УХЛ3 (BM63PL) от КЭАЗ предназначен для безопасного отключения электрической цепи в распределительных щитах. Это надёжный разъединитель, который работает как общий выключатель для квартиры или помещения, обеспечивая механический разрыв цепи без автоматической защиты от перегрузок или коротких замыканий.

Назначение и область применения

Выключатель нагрузки модульный 2П 32А 400В OptiDin BM63PL-232-УХЛ3 (BM63PL) используется исключительно для ручного отключения электропитания в вводно-распределительных шкафах. Он не защищает от перегрузок или коротких замыканий - это задача автоматических выключателей. Применяется как главный рубильник перед группой УЗО и автоматов, например, для отключения всего питания в жилом помещении, офисе или малом производстве.

Технические характеристики

• Тип устройства: Выключатель-разъединитель нагрузки (не автоматический)
• Номинальный ток: 32 А
• Количество полюсов: 2
• Номинальное напряжение: 230 В AC
• Максимальное рабочее напряжение: до 400 В (для трёхфазных систем)
• Способ монтажа: DIN-рейка 35 мм
• Ширина: 2 модуля (36 мм)
• Тип рукоятки: рычаг поворотный - удобен для быстрого включения/выключения
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Исполнение: УХЛ3 - рассчитан на работу в условиях умеренного и холодного климата, в закрытых помещениях

Совместимость и монтаж

Выключатель нагрузки модульный 2П 32А 400В OptiDin BM63PL-232-УХЛ3 (BM63PL) совместим со всеми стандартными DIN-рейками шириной 35 мм. Устанавливается в щитах вместе с автоматическими выключателями, УЗО и другими модульными устройствами. Для монтажа достаточно защёлкнуть корпус на рейке - фиксация надёжная, без дополнительных креплений. Подключение проводов осуществляется зажимами с винтовым креплением - рекомендуется использовать многожильные провода с наконечниками НШВИ для лучшего контакта.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для выключателей нагрузки. IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим элементам внутри щита. Не предназначено для установки во влажных или открытых местах. Только для внутреннего монтажа в сухих, закрытых распределительных щитах.

Преимущества

• Механическая надёжность: размыкание цепи происходит без дуги благодаря специальной конструкции контактов
• Чёткое положение «Вкл./Выкл.»: поворотный рычаг позволяет легко определить состояние устройства даже издалека
• Совместимость с сериями OptiDin BM63 и BM125 - можно собирать единый комплект в одном щите
• Произведён на КЭАЗ - проверенный временем производитель, известный качеством контактных систем

Ограничения применения

• Не является автоматическим выключателем - не отключает при перегрузке или КЗ
• Не допускается использование вне закрытых щитов - IP20 не защищает от влаги и пыли
• Не подходит для частого включения/выключения под нагрузкой более 32 А - возможен износ контактов
• Не применяется в сетях постоянного тока - только переменный ток (AC)

Примеры использования

• Главный выключатель перед группой автоматов в квартирном щите
• Общий отключающий аппарат для системы освещения или группы розеток
• Рубильник в щите насосной станции или вентиляционного оборудования
• Точка отключения для обслуживания или ремонта электрощита

Практические советы

• Выбирая этот выключатель нагрузки модульный 2П 32А 400В OptiDin BM63PL-232-УХЛ3 (BM63PL), убедитесь, что он установлен после входного автомата - так он будет работать только при отключенном питании
• Не используйте его вместо автоматического выключателя - всегда сочетайте с УЗО и/или автоматом для защиты
• Проверьте посадочный диаметр проводов - максимальный размер жилы до 16 мм2
• При сборке щита располагайте его первым в ряду - это упростит доступ при необходимости отключения всего питания
• Для условий повышенной влажности (ванная, бассейн) выбирайте другие модели с IP44 и выше - данный выключатель не подходит
