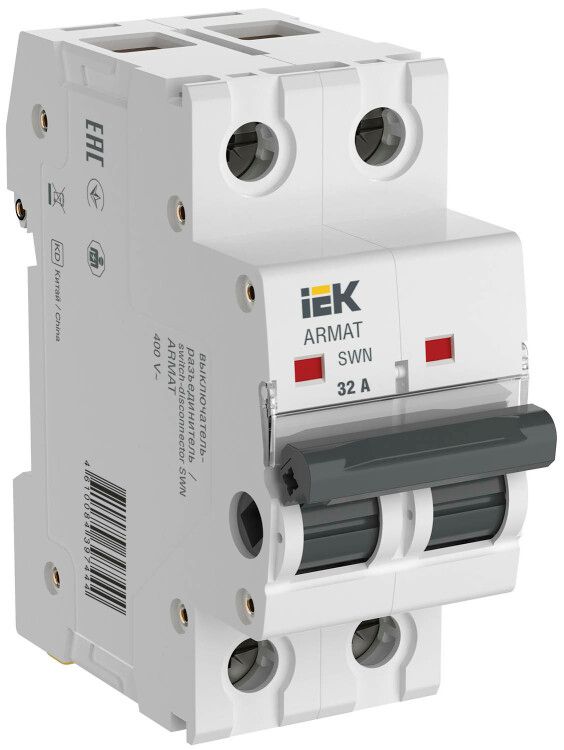

Выключатель нагрузки SWN 2P 32А | AR-SWN-2-032 IEK ARMAT

Выключатель нагрузки модульный 2 полюса 32 А от бренда IEK (ИЭК), артикул ar-swn-2-032, предназначен для безопасного отключения электрических цепей под нагрузкой. Он используется в распределительных щитах как надёжный разъединитель с повышенным сроком службы.

Назначение и область применения

Выключатель нагрузки модульный 2 полюса 32 А применяется для ручного включения и отключения электрических цепей, когда на них есть рабочий ток. Отличается от обычных автоматов тем, что не имеет функции защиты от перегрузок или КЗ - он лишь размыкает цепь. Подходит для управления оборудованием, где требуется частое оперативное отключение: насосы, нагреватели, компрессоры, световые установки, участки конвейеров. Устанавливается в DIN-рейку внутри распределительных щитов жилых, коммерческих и промышленных объектов.

Технические характеристики

• Номинальный ток: 32 А - способен длительно проводить ток до этого значения без перегрева;
• Номинальное напряжение: 400 В - рассчитан на работу в трёхфазных сетях переменного тока с напряжением до 400 В между фазами;
• Количество полюсов: 2 - размыкает две фазы одновременно, обеспечивает двойной разрыв цепи;
• Тип тока: переменный (AC) - не постоянный ток;
• Степень защиты IP20 - защищён от доступа пальцами и крупными предметами, но не от пыли и воды; подходит только для внутренней установки в закрытых щитах;
• Модульная ширина: 2 М - занимает два модуля (36 мм) на DIN-рейке, совместим со стандартными щитами;
• Срок службы: 15 лет - благодаря укреплённым контактам и механической прочности, устройство выдерживает многократные операции включения/выключения;
• Функция переключения: выключатель-разъединитель нагрузки - исключительно для отключения под нагрузкой, без аварийной защиты;
• Количество НЗ и переключающих контактов: 0 - не оснащён вспомогательными контактами, сигнализацией или блокировками.

Совместимость и монтаж

Выключатель нагрузки модульный 2 полюса 32 А монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы с винтовым креплением - рекомендуется использовать медные провода сечением до 16 мм2. Перед монтажом обязательно отключите питание и проверьте отсутствие напряжения. Установка возможна только в сухих помещениях с контролируемой температурой. Обязательно соблюдайте правила изоляции и плотности затяжки клемм - слабый контакт вызывает перегрев.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для аппаратов управления нагрузкой. Применяет принцип двойного разрыва контакта - каждая фаза размыкается в двух точках, что снижает риск возникновения дуги и повышает надёжность отключения. Однако, поскольку не имеет тепловой или электромагнитной защиты, его нельзя применять вместо автомата в качестве основного средства защиты цепи.

Преимущества

• Усиленные контакты обеспечивают долгую жизнь даже при частом использовании - в отличие от стандартных автоматов, которые выходят из строя после нескольких сотен операций;
• Двойной разрыв контакта гарантирует полное обесточивание линии - важное условие для обслуживания оборудования;
• Компактная форма (2 модуля) экономит место в щите;
• Работает в условиях высоких токов - идеален для мощных потребителей, таких как ТЭНы или двигатели;
• Произведён в рамках серии ARMAT - продукция IEK (ИЭК) прошла сертификацию и имеет гарантированное качество сборки.

Ограничения применения

• Не предназначена для защиты от перегрузок и коротких замыканий - всегда используйте её в паре с автоматическим выключателем;
• IP20 не допускает использование во влажных, пыльных или открытых местах - запрещено монтировать вне щита или в условиях повышенной влажности;
• Подходит только для переменного тока - нельзя применять в системах постоянного тока;
• Отсутствуют вспомогательные контакты - невозможно подключить удалённую сигнализацию состояния ("вкл"/"выкл") или блокировки;
• Не рекомендован для частого включения двигателей с высокими пусковыми токами более 8–10×Iном - может снизить срок службы контактов.

Примеры использования

• Отключение питания нагревательного элемента в термостатической камере перед сервисным обслуживанием;
• Ручное управление насосом в системе водоснабжения, чтобы отключить оборудование без демонтажа автомата;
• Обеспечение видимого разрыва цепи при ремонте конвейера - требование безопасности согласно ПТЭ;
• Альтернатива рубильнику в современных щитах, где нужна компактность и стандартизация.

Практические советы

• Выбирая выключатель нагрузки модульный 2 полюса 32 А, убедитесь, что ваша нагрузка не превышает 32 А - лучше иметь запас 10–15%, особенно при работе с или ТЭНах;
• Никогда не устанавливайте этот аппарат первым в цепи - всегда ставьте его после автоматического выключателя, который будет выполнять защитную функцию;
• Проверяйте состояние контактов через 1–2 года при активном использовании - при появлении следов оплавления или задираний замените устройство;
• При групповом монтаже в одном щите сохраняйте минимальный интервал между соседними аппаратами - это предотвращает взаимный перегрев;
• Ar-SWN-2-032 от IEK (ИЭК) хорошо сочетается с другими изделиями серии ARMAT - можно унифицировать всю комплектацию щита для удобства диагностики и замены.
