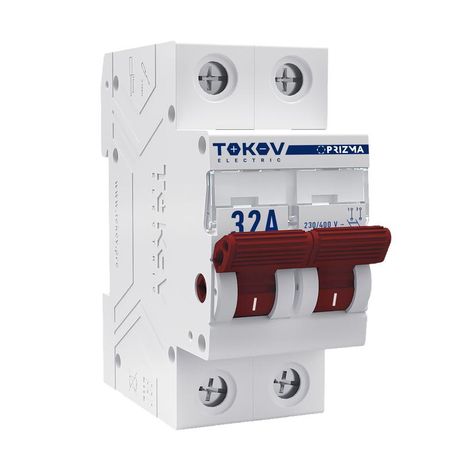

Выключатель нагрузки модульный PRIZMA 2п 32А 400В TOKOV ELECTRIC TKE-PZ60-MDSI-2-32

Выключатель нагрузки модульный 2 полюса 32 ампера от TOKOV ELECTRIC (артикул tke-pz60-mdsi-2-32) предназначен для безопасного отключения электрической цепи под нагрузкой в распределительных щитах. Он сочетает функции коммутации и разъединения, что делает его надёжным решением для защиты оборудования и обслуживания электроустановок.

Назначение и область применения

Этот выключатель используется для ручного отключения и включения электрических цепей при наличии нагрузки - то есть когда через него проходит ток. Подходит для установки в силовые щиты на DIN-рейку. Применяется в системах питания станков, насосов, вентиляторов, конвейеров и других устройств, где требуется частое или аварийное отключение. Не заменяет автоматический выключатель - он не защищает от перегрузок и КЗ, но обеспечивает физическое разрывание цепи.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений;
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть переменного тока (AC) до 400 В между фазами;
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А;
• Количество полюсов: 2 - размыкает две фазы одновременно, подходит для двухфазной нагрузки или как часть трёхфазной системы;
• Монтажная ширина: 2 модуля (36 мм) - занимает два стандартных места на DIN-рейке;
• Глубина установки: 50 мм - требует минимум 50 мм свободного пространства внутри щита для правильной установки;
• Цвет рычага: красный - визуально выделяет устройство, указывает на функцию отключения (по стандартам безопасности).

Совместимость и монтаж

Выключатель нагрузки модульный 2 полюса 32 ампера устанавливается на стандартную DIN-рейку типа TS35. Для подключения используются винтовые зажимы - провода сечением до 16 мм2 (медные). Перед монтажом обязательно отключите питание. Убедитесь, что глубина щита позволяет полностью поместить механизм - минимально 50 мм. Не допускается установка в условиях повышенной вибрации без дополнительной фиксации. Монтаж возможен только вертикально - горизонтальная установка запрещена.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-3 для выключателей-разъединителей. Конструкция исключает случайное включение при открытой крышке щита. Красный рычаг соответствует нормам цветовой сигнализации: «красный = отключение». Наличие видимого разрыва контактов гарантирует безопасность при проведении работ на оборудовании.

Преимущества

• Чёткий механический ход рычага - легко определить состояние «вкл/выкл» даже в темноте;
• Высокая отключающая способность (6 кА) - обеспечивает надёжность при аварийных ситуациях;
• Стандартная ширина 2 модуля - совместим со всеми типовыми щитами;
• Изоляционные материалы устойчивы к нагреву и старению - долгий срок службы при регулярном использовании;
• Не требует внешнего питания - работает purely механически, без электроники.

Ограничения применения

• Не предназначен для защиты от перегрузок или коротких замыканий - необходимо использовать в паре с автоматическим выключателем;
• Не рекомендован для частых операций более 10–15 раз в день - высокая цикличность снижает срок службы контактов;
• Не подходит для работы в средах с взрывоопасными газами, пылью или агрессивными жидкостями - отсутствует защита IP;
• Не применяется в сетях постоянного тока (DC) - только для переменного тока AC.

Примеры использования

• Отключение двух фаз двигателя насоса перед техобслуживанием;
• Разъединение цепи конвейера в производственной зоне для ремонта;
• Ручной отсекающий элемент в распределительном щите объекта с несколькими потребителями;
• Комбинированный элемент в щите: один выключатель tke-pz60-mdsi-2-32 + автоматический выключатель - обеспечивают и управление, и защиту.

Практические советы

• Выбирая выключатель нагрузки модульный 2 полюса 32 ампера, проверьте соответствие номинального тока вашей нагрузке - не превышайте 32 А;
• При установке в щит с ограниченной глубиной - используйте модели с меньшей глубиной или увеличьте размер щита;
• Подключайте провода плотно - слабый контакт вызывает нагрев и выход из строя;
• Обязательно подписывайте каждый выключатель - особенно если в щите несколько таких устройств; это предотвращает ошибки при обслуживании;
• Не используйте tke-pz60-mdsi-2-32 как единственный защитный аппарат - всегда комбинируйте с автоматом.
