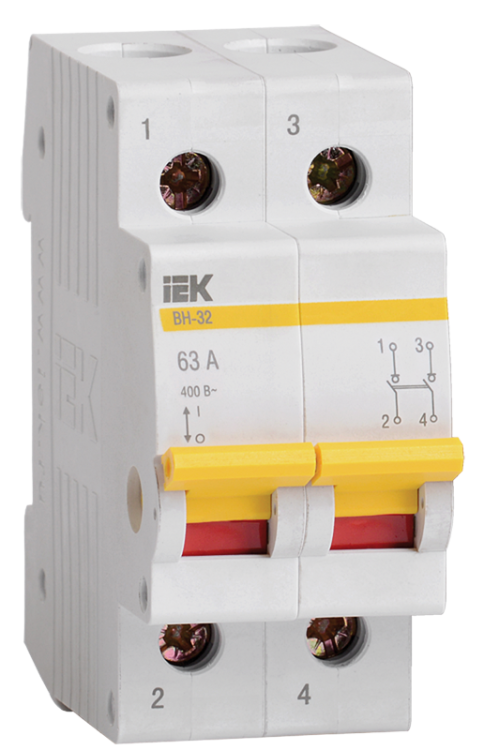

Выключатель нагрузки модульный (мини-рубильник) ВН-32 2Р 63А | MNV10-2-063 IEK

Выключатель нагрузки модульный (мини-рубильник) ВН-32 2Р 63А от IEK - устройство для безопасного включения, отключения и разъединения цепей переменного тока в распределительных щитах. Артикул mnv10-2-063 предназначен для установки на DIN-рейку и подходит для систем с током до 63 А и напряжением 400 В.

Назначение и область применения

Выключатель нагрузки модульный (мини-рубильник) ВН-32 2Р 63А используется для ручного управления электрической цепью: включения, отключения и изоляции участка сети. Он не рассчитан на автоматическое отключение при КЗ, но способен проводить ток короткого замыкания в течение времени, необходимого для работы защитного устройства. Применяется в качестве главного или группового рубильника в щитах жилых, коммерческих и промышленных объектов - например, для питания станков, насосов, освещения или конвейеров.

Технические характеристики

• Номинальный ток: 63 А
• Количество полюсов: 2
• Номинальное напряжение: 400 В AC
• Способ монтажа: на DIN-рейку (2 модуля)
• Максимальное сечение кабеля: 35 мм2
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и влаги)
• Исполнение рукоятки: тумблер с удобной захватной поверхностью
• Климатическое исполнение: УХЛ4 (работает при температурах от –40 C до +50 C)
• Срок службы: 15 лет
• Соответствие стандартам: ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008)

Совместимость и монтаж

Выключатель нагрузки модульный (мини-рубильник) ВН-32 2Р 63А совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Монтаж осуществляется путём защёлкивания на рейку - механизм имеет двойную фиксацию, исключающую случайное выпадение. Подключение кабелей выполняется через зажимы с насечками, обеспечивающими надёжный контакт даже при многократном демонтаже. Для правильного подбора кабеля учтите максимальное сечение - 35 мм2; использование проводов большего сечения невозможно.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.3-2012 и международному стандарту IEC 60947-3, что гарантирует его соответствие требованиям безопасности при работе в сетях до 1000 В. IP20 обеспечивает защиту от прямого прикосновения к токоведущим элементам, но не защищает от попадания пыли или воды - поэтому устройство применяется только внутри закрытых щитов. Отсутствие автоматического отключения делает его не подходящим для защиты от перегрузок и КЗ - обязательно используйте в паре с автоматическим выключателем или предохранителем.

Преимущества

• Увеличенная ширина рукоятки - удобнее захватывать, особенно в перчатках
• Насечки на зажимах - снижают нагрев и повышают долговечность соединения
• Двойная фиксация на DIN-рейке - исключает самопроизвольное отсоединение
• Широкий температурный диапазон (-40…+50 C) - позволяет использовать в неотапливаемых помещениях
• Серый цвет корпуса - стандартизирован для промышленных решений, легко сочетается с другими компонентами серии KARAT

Ограничения применения

• Не является автоматическим выключателем - не отключает цепь при перегрузке или КЗ
• IP20 - нельзя устанавливать во влажных, пыльных или открытых местах
• Поддерживает только переменный ток (AC); не работает с постоянным током
• Не имеет сигнализирующих контактов - не подходит для удалённого контроля состояния
• Максимальное сечение кабеля - 35 мм2; большие провода требуют переходников или другого оборудования

Примеры использования

• Главный рубильник перед распределительным щитом в гараже или мастерской
• Отключение группы мощных потребителей (например, сварочного аппарата или кондиционера)
• Разъединение цепи для обслуживания оборудования в промышленных щитах
• Резервный выключатель в системах с несколькими источниками питания

Практические советы

• Обязательно устанавливайте выключатель нагрузки модульный (мини-рубильник) ВН-32 2Р 63А после автомата защиты - он служит только для ручного отключения, а не для аварийного.
• Проверьте сечение кабеля перед подключением: если провод больше 35 мм2 - используйте наконечники или выберите другой тип устройства.
• При монтаже в холодных помещениях (например, на улице в герметичном щите) убедитесь, что температура не опускается ниже –40 C - иначе возможны проблемы с пластиком и механикой.
• Для быстрой диагностики состояния цепи рекомендуется применять этот выключатель в паре с индикатором наличия напряжения - так как сам по себе он не показывает состояние сети.
• Серия KARAT от IEK унифицирована - все компоненты этой линейки имеют одинаковый стиль и размеры, что упрощает сборку и замену.
