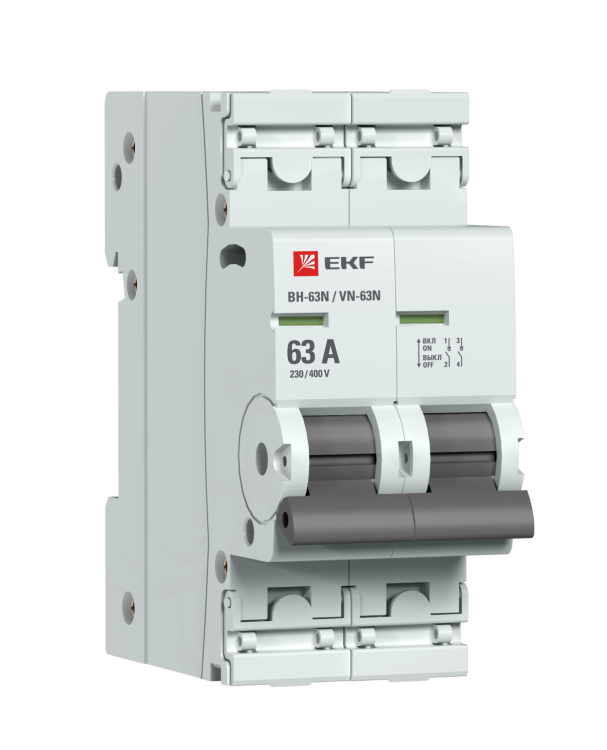

Выключатель нагрузки 2P 63А ВН-63N PROxima| S63263 | EKF

Выключатель нагрузки 2 полюса 63 А ВН-63N от EKF PROxima - это механический коммутационный аппарат для частого включения и отключения электрических цепей переменного тока до 63 А. Подходит для управления двигателями, нагревательными элементами и другими активными и индуктивными нагрузками, когда основная защита обеспечена автоматическими выключателями или предохранителями.

Назначение и область применения

Выключатель нагрузки 2 полюса 63 А ВН-63N предназначен для ручного включения и отключения электрических цепей в условиях постоянной или периодической эксплуатации. Он не заменяет автоматический выключатель - его задача - безопасно разрывать токовую нагрузку после того, как аварийная защита уже сработала. Применяется в распределительных щитах промышленного оборудования, на станках, конвейерах, насосных системах и других объектах, где требуется частый контроль питания без необходимости отключения всей линии.

Технические характеристики

• Номинальный ток: 63 А - способен длительно работать с нагрузкой до этого значения;
• Номинальное напряжение: 230 В - рассчитан на использование в сетях переменного тока бытового и промышленного уровня;
• Количество полюсов: 2 - размыкает два фазных провода одновременно;
• Род тока: переменный (AC) - не постоянным током;
• Степень защиты IP20 - защищён от прикосновения пальцами и крупными предметами, но не герметичен; не рекомендуется для установки во влажных или запылённых средах вне корпуса;
• Модульная ширина: 2 модуля - занимает 36 мм по стандарту DIN;
• Глубина монтажа: 50 мм - требует достаточного свободного пространства внутри щита;
• Количество нормально открытых контактов: 2 - используются для сигнализации состояния (например, через внешние индикаторы);
• Количество переключающих контактов: 0 - не имеет встроенных вспомогательных контактов для управления;
• Тип включения/отключения: выключатель-разъединитель - позволяет полностью изолировать участок сети при обслуживании.

Совместимость и монтаж

Выключатель нагрузки 2 полюса 63 А ВН-63N монтируется на стандартную DIN-рейку шириной 35 мм. Его двухпозиционный зажим обеспечивает плотный контакт с рейкой и устойчивость к вибрациям. Для подключения проводов используются винтовые клеммы, расположенные за защитной крышкой. Крышка легко открывается и может быть опломбирована - это важно для соблюдения правил безопасности на предприятиях. Установка возможна в любом положении, но рекомендуется вертикальное - так лучше работает тепловой режим. Габариты позволяют использовать его в компактных щитах, однако учтите глубину 50 мм - проверьте наличие места за рейкой.

Безопасность и стандарты

Выключатель соответствует требованиям к механическим коммутационным устройствам для AC-цепей. Наличие цветового индикатора на передней панели показывает реальное состояние контактов - «вкл./выкл.» видно даже при закрытом корпусе. Защитная крышка препятствует случайному прикосновению к токоведущим частям, снижает риск поражения током и несанкционированного вмешательства. Однако IP20 не допускает работу в помещениях с высокой влажностью, пылью или агрессивной средой - такие условия требуют более высокой степени защиты.

Преимущества

• Усиленный корпус с дополнительными заклёпками повышает долговечность и устойчивость к деформациям;
• Цветовой индикатор на лицевой панели даёт визуальный сигнал о состоянии аппарата без вскрытия;
• Удобная рукоятка обеспечивает чёткое и надёжное управление, даже при использовании перчаток;
• Запираемые крышки клемм позволяют пломбировать устройство - необходимо для аудита и промышленной сертификации;
• Обновлённая конструкция серии EKF PROxima улучшает срок службы по сравнению со старой моделью ВН-63.

Ограничения применения

• Не предназначен для работы с постоянным током - применение в DC-сетях недопустимо;
• IP20 не обеспечивает защиту от воды, брызг, пыли - нельзя устанавливать на улице, в сырых цехах или без кожуха;
• Не выполняет функции защиты от перегрузки или короткого замыкания - обязательно нужен автоматический выключатель или предохранитель в цепи;
• Имеет только 2 нормально открытых контакта - не поддерживает сложные системы управления без внешних реле;
• Подходит только для нагрузок до 63 А - превышение тока вызовет выход из строя.

Примеры использования

• Управление питанием асинхронного двигателя 4 кВт в цехе - после срабатывания автомата выключатель используется для ремонта;
• Отключение группы нагревателей в термокамере для профилактики;
• Ручное отключение конвейерной ленты в ночное время;
• Локальная коммутация в распределительном щите на заводе, где есть несколько потребителей с одинаковым током.

Практические советы

• Выбирайте этот выключатель только тогда, когда вам нужен именно разъединитель с визуальным контролем - он не заменяет автомат!
• Проверяйте посадочный диаметр проводов - они должны подходить под клеммы, указанные в документации (обычно 0,5–25 мм2);
• При монтаже используйте момент затяжки, рекомендованный производителем - переусиливать винты опасно;
• Если щит находится в помещении с повышенной влажностью, поместите ВН-63N внутрь герметичного корпуса класса IP54+;
• Для автоматизации используйте внешнее реле - встроенная система сигнализации здесь минимальна.
