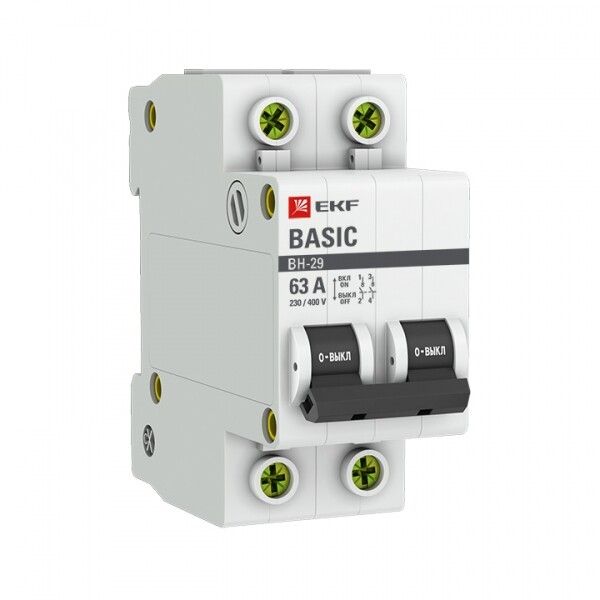

Выключатель нагрузки модульный ВН-29 2P 63А EKF Basic | SL29-2-63-bas

Выключатель нагрузки модульный 2П 63А ВН-29 от EKF Basic - компактное устройство для ручного включения и отключения двухполюсных цепей переменного тока до 63 А. Подходит для распределительных щитов в промышленных и коммерческих объектах, где требуется надёжная коммутация без автоматической защиты.

Назначение и область применения

Выключатель нагрузки модульный 2П 63А ВН-29 предназначен для частого ручного управления электрическими цепями. Он не обеспечивает защиту от перегрузок или коротких замыканий - его задача: безопасно отключить нагрузку перед обслуживанием, ремонтом или при аварийной ситуации. Применяется в качестве изолирующего устройства перед автоматическими выключателями или УЗО.

• Подходит для управления двигателями, нагревателями, освещением и другим оборудованием на 400 В.
• Идеален для щитов на производстве, в торговых центрах, офисах и логистических комплексах.
• Часто используется в паре с автоматами - как дополнительный рубильник для визуального отключения.

Технические характеристики

• Номинальный ток: 63 А - позволяет коммутировать нагрузки до 25 кВт при 400 В.
• Номинальное напряжение: 400 В переменного тока (AC).
• Количество полюсов: 2 - управление двумя фазами одновременно.
• Отключающая способность: 2 кА - выдерживает кратковременные токи КЗ до этого значения, но не защищает от них.
• Степень защиты: IP20 - защищён от прикосновений пальцами и твёрдых предметов >12,5 мм; не защищён от воды и пыли.
• Способ монтажа: на DIN-рейку шириной 35 мм.
• Количество модулей: 2 - занимает два стандартных модуля в щите.
• Макс. сечение кабеля: 35 мм2 - подходит для медных проводов большого сечения.
• Глубина монтажа: 50 мм - требует достаточного места внутри шкафа.
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, устойчив к повышенной влажности.
• Нормативный документ: ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008) - соответствует международным требованиям к выключателям нагрузки.

Совместимость и монтаж

Выключатель нагрузки модульный 2П 63А ВН-29 совместим со всеми типами DIN-реек, используемых в промышленных и бытовых щитах. Монтаж осуществляется путём защёлкивания на рейку - никаких болтов или инструментов не требуется. Для подключения используются зажимы с винтами, рассчитанные на кабель до 35 мм2. Обязательно соблюдайте полярность: вход и выход помечены на корпусе. После установки проверьте плотность фиксации и отсутствие люфта в механизме.

Безопасность и стандарты

Выключатель нагрузки ВН-29 соответствует ГОСТ Р 50030.3-2012 и МЭК 60947.3-2008, что гарантирует механическую прочность и надёжность коммутационных процессов. IP20 не допускает использование в условиях влаги, пыли или открытых площадках. Устройство не имеет функции самоблокировки - после отключения рукоятка остаётся в положении “OFF”, что обеспечивает визуальный контроль состояния цепи.

Преимущества

• Простая и надёжная конструкция без сложной электроники - меньше точек отказа.
• Яркая рукоятка и контрастный цвет позволяют легко определить состояние (ON/OFF) даже в плохо освещённом щите.
• Совместим с продукцией EKF Basic - можно собирать единый ассортимент в одном щите.
• Низкий уровень тепловыделения при работе на номинальном токе.
• Произведён в России - доступность запчастей и сервиса.

Ограничения применения

• Не применяется как самостоятельное средство защиты - обязательно сочетается с автоматическим выключателем или предохранителем.
• Не подходит для помещений с высокой влажностью, пылью или агрессивными средами - IP20 недостаточно.
• Не рекомендуется для частого включения/отключения более 10–15 раз в день - срок службы снижается.
• Не предназначен для работы с постоянным током (DC) - только переменный (AC).
• Максимальная мощность ламп - 400 Вт; не использовать для светодиодных светильников с импульсными источниками питания без проверки совместимости.

Примеры использования

• Отключение цепи насоса в системе водоснабжения перед техобслуживанием.
• Ручное отключение группы освещения в торговом зале после окончания рабочего дня.
• Коммутация нагревательных элементов в термокамере - как изолятор перед автоматом.
• Управление конвейером на линии сборки - в паре с магнитным пускателем.

Практические советы

• Выбирая место установки, учтите глубину монтажа - 50 мм. Убедитесь, что за выключателем есть свободное пространство для вентиляции.
• При подключении кабеля 35 мм2 используйте наконечники - так надёжнее и удобнее затягивать винты.
• Не используйте выключатель для отключения токов выше 63 А - возможен свар контактных пластин.
• Проверяйте работу каждые 6 месяцев: откройте и закройте несколько раз, чтобы удалить оксидную плёнку с контактов.
• Если нужна защита от перегрузок - выбирайте автоматический выключатель с аналогичным номиналом (например, EKF ABB S201 2P 63A).
