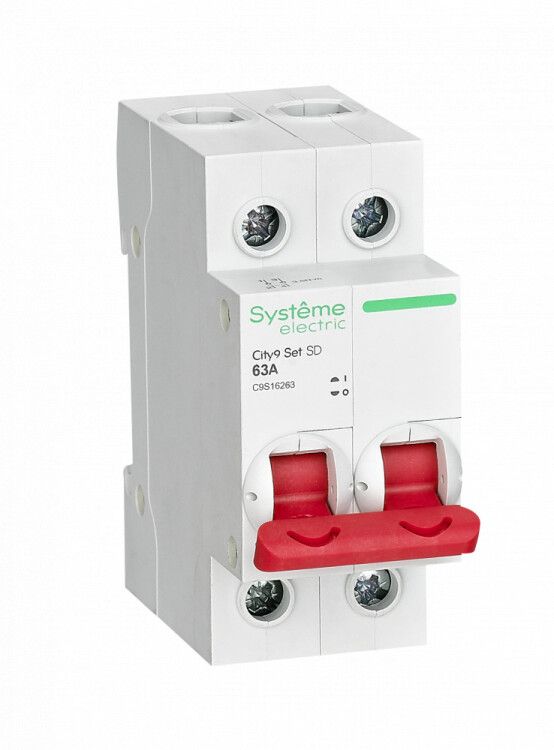

Выключатель нагрузки модульный 2П 63А City9 | C9S16263 SE APC

Выключатель нагрузки модульный 2П 63А 400В от бренда Systeme Electric (арт. c9s16263) предназначен для безопасного коммутации электрических нагрузок в распределительных щитах. Этот выключатель используется там, где требуется надёжное механическое отключение цепи без автоматической защиты от перегрузок или коротких замыканий.

Назначение и область применения

Выключатель нагрузки модульный 2П 63А 400В применяется исключительно для ручного включения и отключения электрических нагрузок. Он не защищает от перегрузок или аварийных токов - для этого нужны автоматы или предохранители. Подходит для работы в силовых цепях переменного тока с напряжением до 400 В. Часто устанавливается перед группой автоматических выключателей, преобразователями частоты, нагревательными элементами или мощным оборудованием, требующим физического отключения.

Технические характеристики

• Номинальный ток: 63 А - способен длительно проводить ток до этой величины без перегрева;
• Количество полюсов: 2 - размыкает два фазных провода одновременно;
• Номинальное напряжение: 400 В - рассчитан на работу в трёхфазных сетях 400 В между фазами;
• Род тока: переменный (AC) - не постоянный ток;
• Монтаж: на DIN-рейку 35 мм - совместим со стандартными шинами в щитах;
• Количество модулей: 2 - занимает две ячейки по 17,5 мм каждая;
• Степень защиты IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды;
• Категория применения: AC-22A - предназначена для коммутации двигателей и других активно-индуктивных нагрузок;
• Цвет рукоятки: красная - стандартизированная цветовая сигнализация для удобства идентификации.

Совместимость и монтаж

Устройство легко устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно зацепить заднюю часть корпуса за рейку и зафиксировать её нажатием. Удерживается прочным зажимом - не требует болтовых креплений. Выключатель совместим с другими компонентами серии City9 SET, что позволяет собирать унифицированные щитовые решения. Обязательно проверьте свободное место в щите: устройство занимает 2 модуля (35 мм). Нельзя использовать в качестве основного аппарата защиты - он не имеет тепловой или электромагнитной защиты.

Безопасность и стандарты

Изделие соответствует требованиям IEC/EN 60947-3 для выключателей нагрузки. Категория применения AC-22A гарантирует работоспособность при коммутации индуктивных нагрузок, таких как двигатели. Конструкция предусматривает двойной разрыв цепи - каждый полюс размыкает оба контакта, что снижает риск сваривания и повышает надёжность изоляции после отключения. Цвет рукоятки (красный) соответствует нормам безопасности для указания устройства отключения.

Преимущества

• Двойной разрыв контактов - минимизирует вероятность заклинивания и увеличивает срок службы;
• Чёткая тактильная фиксация положений “ON/OFF” - обеспечивает уверенность при оперировании;
• Яркий красный рычаг - легко определяется визуально даже в условиях плохого освещения;
• Универсальная установка на DIN-рейку - совместим с большинством современных щитов;
• Произведено в рамках серийной системы City9 SET - все компоненты имеют одинаковый стиль и взаимозаменяемые крепления.

Ограничения применения

• Не является автоматическим выключателем - не отключится при перегрузке или КЗ;
• Не допускается использование в цепях постоянного тока - только переменный ток (AC);
• Защита IP20 запрещает применение во влажных помещениях, на улице или в местах с высокой запылённостью;
• Подходит только для нагрузок до 63 А - превышение вызывает перегрев и выход из строя;
• Не рекомендован для частого включения/выключения более 10–15 раз в день - это снизит долговечность контактной группы.

Примеры использования

• Главный рубильник перед группой автоматов в распределительном щите оборудования;
• Отключение питание насосов, вентиляторов или компрессоров для обслуживания;
• Физическое отключение входа в частотный преобразователь;
• Электрообогреватели, печи, сушильные камеры с высокими потребляемыми токами;
• Лабораторные стенды и испытательные установки, где нужен явный контроль состояния сети.

Практические советы

• Обязательно используйте этот выключатель вместе с автоматическими выключателями - он лишь создаёт видимый разрыв, а защиту выполняют другие аппараты;
• Проверяйте посадочную ширину DIN-рейки перед установкой - она должна точно составлять 35 мм;
• При работе с многожильными проводами используйте наконечники - они обеспечивают лучший контакт и предотвращают деформацию;
• Не затягивайте клеммы слишком сильно - это может повредить пластиковую оболочку или внутренние механизмы;
• При необходимости замены - можно заменить аналогичным изделием из серии City9 SET, например, другим числом полюсов или тока, сохраняя единый дизайн щита.
